Підключення електромагнітного замка конструкція і установка
Переваги і недоліки звичайних замків забудете, купивши електромагнітний. Витраті потужності 5 Вт створюють зусилля 350 кг (Falcon EyE). Постарайтеся лише правильно поставити обладнання. Давайте швидше подивимося, як відбувається підключення електромагнітного замка.
Пристрій електромагнітного замка
Бачили пункті прийому роботу магнітного підйомного крана. 5 Вт енергії утримають більше третини тонни, як повірити? Атлети тренуються роками, більшість в становій тязі не здатне підняти вагу, потужність потрібно 5 Вт ... 5 Дж / с, трохи більше 1 кал, щогодини виходить 4 ккал ... 1 грам цукру. Здорово? 1 грам цукру тримає третину тонни годину! Надприродні здібності електромагнітного замка в наявності. Витрати енергії настільки малі, непорівнянні з занюханной тьмяною лампочкою, яка висвітлює сходову клітку. Світлодіодна відпочиває ...
Цікавий принцип дії електромагнітного замка! - Перше питання, буря мозок. Почнемо вивченням конструкції, що створює зусилля. Усередині електромагнітного замка варто котушка, що обвиває сердечник в формі літери Ш, межі виступають назовні, кожен може доторкнутися, відкривши двері під'їзду кнопкою. Утроба електромагнітного замка залита компаундом, всередині стоїть котушка. Внутрішній устрій електромагнітного замка вичерпано. Формула вказує: сила, що утримує нерухомою пластину стали, закріплену на двері, залежить від:
- Взаємної площі контакту сердечника і пластини;
- Кількості витків намотаною дроту;
- Струму.
Оскільки опір котушки електромагнітного замка чисто омічний, виходить, сила залежить визначена напругою. Збільшенням вольтажу підвищує струм, відповідно до закону Ома (I = U / R). Харчування більшості електромагнітних замків йде мережею 12 вольт. Деякі виробники малюють графіки залежності сили утримання від вольтажу. Видно: крива швидко зростає до 10 вольт, потім плавно загинається, стає паралельної осі абсцис (горизонталь). Надмірне підвищення харчування обмотку сильно гріє. Компаунд заважає остигати, заважає сервісного обслуговування.
Зневірилися знайти харчування 12 вольт постійного струму, ставте обмежувальний резистор. Мета зменшити навантаження на електромагнітний замок. Тестером виміряємо опір котушки (на висновках). Після задамося розрахунком, виходячи з простої пропорції: Uзамка / Uрезістора = Rзамка / Rрезістора. Потрібно пам'ятати, в сумі Uзамка, Uрезістора дають напруга живлення, Uзамка в кінцевому підсумку дорівнює 12 вольт. Розберемо прикладом:

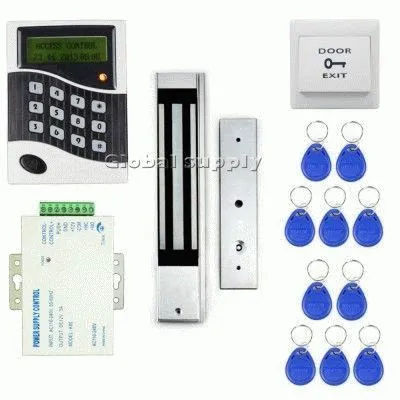

Комплект електромагнітного замка
Електромагнітні замки можна ремонтувати. Компаунд відсутня, котушку вийміть і замініть. Сердечник, склеєний зі смужок листової електротехнічної сталі. Покликане зменшити ефекту залишкового намагнічування. Зустрічаються цільні сердечники з магнитомягких матеріалів. Остаточний ефект вище. Нагрівання не відбувається, струм постійний. Виділення тепла обумовлено двома явищами:
- Перемагнічування стали змінним полем. Формується залишковий ефект після виключення струму в електромагнітному замку.
- Вихрові струми (Фуко).
Читайте також: Як перевірити конденсатор мультиметром
Обидва явища усуваються спеціальними заходами. Токи блокуються лакової ізоляцією між пластинами, електротехнічна сталь слабо намагничивается. Чи не усуває залишковий ефект геть. Якщо сердечник суцільний. Часто всередині електромагнітного замка паралельно індуктивності котушки включається конденсатор великої ємності (вище 200 мкФ). Після відключення напруги утворюється коливальний контур, що генерує змінний струм, разряжаясь через обмотку.
Напрямок поля змінює напрямок швидко. Струм загасає, енергія йде на перемагнічування сердечника. Напруженість швидко падає, двері відкриваються без проблем. В іншому випадку явища залишкового намагнічення може здорово зіпсувати життя людям. Не тільки слабким фізично. Конденсатор вийшов з ладу, двері стала відкриватися тільки бодибилдерами - час настав поставити нову неполярну ємність, паралельно клем замку.
Ціна штучки досягає 250 рублів. Дивлячись, яку модель конденсатора брати. Залишилося додати: явище самоіндукції при виключенні живлення викликає сильну само-ЕРС (нагадує колекторний двигун), провокуючи іскріння на зовнішніх кнопках, реле. Уникаючи зниження терміну служби сполучається техніки, вибирайте контролери, обладнані вихідними каскадами електронних ключів: транзисторів, тиристорів різного типу. Блокування ефекту забезпечує дияк (DIAC - діодний симетричний тиристор), що обмежує струм в обидва боки (згладжує коливання), іскріння в корені присікається.
Установка електромагнітного замка
По-перше, зустрічаються замки, що працюють на замикання і розмикання напруги. Потрібно виставити правильно перемикач-перемичку. Кількість вихідних клем збільшується до п'яти:
- Два контакту використовується для підведення живлення (наприклад, 12 вольт).
- Три контакту послужать перемикачем, потрібно використовувати два з них. COM (загальний) працює завжди, стан іншого визначено правилом: чи будуть кнопка, контролер в нормальному положенні замкнуті або розімкнуті.
Згідно вибираємо контролер. Тип замку, описаний попереднім підрозділом, випускається заводом ОЛЕВС, просто управляється наявністю харчування. Перед установкою з'ясуємо:
- Чи є гасить двосторонній обмежувальний тиристор.
- Вбудована чи всередину електрична ємність блокування залишкового намагнічування.
- Поведінка замку, методи управління, варіанти.
Монтаж дверного замка
Не забувайте, обладнання частенько потрібно сполучати з домофоном. Контролер постачають входом відмикання замка натисненням єдиної кнопки (включаючи стоїть біля дверей на вулицю). Часто замок експлуатується в непроглядній пітьмі, добре, якщо стоїть клема харчування світлодіода підсвічування на передній панелі управління домофоном. Відвідувач відразу бачить, куди докласти магнітний ключ.
Зверніть увагу: з міркувань низького намагнічування сталева пластина, вмонтовується на двері, практично позбавлена легуючих добавок. Практично беззахисна перед корозією. Завод завдає захисне покриття:
- Лак є найдешевшим варіантом. Шар товстий, недовговічний. Збільшується відстань між сталевою пластиною і замком знижує силу тяжіння.
- Цинк назвемо компромісним варіантом. Шар виходить довговічний, красивий. Сила притиснення електромагнітного замка падає, знижена збільшенням зазором.
- Найбільш дорогим, якісним покриттям вважають нікель. Красів, протистоїть іржі. Будучи феромагнетиком, нікель притягується замком. Тому мало знижує сили притиснення.
Читайте також: Як вибрати електричну газонокосарку
Сталь покрилася іржею - уникайте тягнути, чекаючи, поки справа стане швах. Замість цього беріть дрібну шкірку, счищайте сліди корозії, покривайте лаком. Зрозуміло, будь знайомий, який експлуатує домашню установку анодування металу, зверніться. Дістати хлорид цинку - питання техніки. Можете розжитися нікелем, виділивши фінанси. Існують народні засоби, на зразок емульсії, одержуваної додаванням парафіну та свічки в гас.
Електромагнітний замок може бути встановлений на одвірку. Щоб було зручно, виглядало красиво. Для кращого прилягання використовують під кожен гвинт дві шайби, від косяка - сталева, поверх - гумова. Дозволить контактної майданчику злегка захитався, щільно прилягаючи до сердечника. Гвинти з шестигранними головками TORX довше не зриваються. Перед тим, як підключити електромагнітний замок, виберіть варіант монтажу:
Потім проводиться прив'язка (підключення) електромеханічного замка до ключів абонентів. Це знову ж таки робиться через контролер. Для спрощення процесу використовується майстер-ключ, але це вже зовсім інша історія. А на сьогодні це все, що ми хотіли сказати про підключення домофона з електромагнітним замком.
