Підключаємо до сигналізації сигнал авто, вироби для авто

Все сигналізації практично мають однаковий сигнальний звук, але можна ж зробити невелике відміну і ви сидячи вдома можете з упевненістю визначити, що «кричить» саме ваша машина. А це вже не мало важливо, а то кожен раз при звуці сигналізації, так і стрибаєш до вікна подивитися твоя машина кричить чи ні.

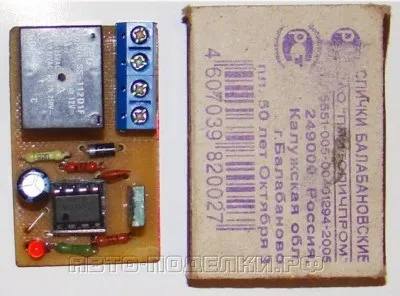

Дана схема зібрана на відомій і поширеною мікросхемі NE555 (КР1006ВІ1), це по суті таймер, в якому відбувається генерація негативних і позитивних імпульсів з певною частотою. Також мікросхема управляє відключенням і включенням, природно через реле, звуковим сигналом вашої машини.

Номінали деталей С1, R1, R2, так би мовити подборние і частота і тривалість імпульсів залежить від них. Ті номінали, які вказані в схемі, працюють приблизно так:

Позитивний імпульс дорівнює 1.1 сек (відбувається включення звукового сигналу авто), довжина негативного імпульсу дорівнює 1 секунді (відбувається відповідно відключення сигналу авто). Спершу замість описаних вище компонентів рекомендую встановити підлаштування резистори, а вже потім якщо хочете можна впаяти постійні, а можна залишити і підлаштування.

Х1 - підключаємо до плюса від сирени сигналізації (дзвони)
Х2 - це маса автомобіля
Х3 - підключаємо до мінуса звукового сигналу машини.

Ось ніби і все, проста і доступна схема, легко збирається будь-яким монтажем.
