Підйомник для гіпсокартону як зробити своїми руками

Установка гіпсокартонних листів вимагає як мінімум дві пари рук, т. К. Ці будівельні матеріали відрізняються високим вагою і великим розміром. Якщо немає можливості залучити помічників під час роботи, то використовується спеціальний підйомник для гіпсокартону, який можна зробити своїми руками або купити в будівельному магазині.

Особливості

Підйомник для гіпсокартонних листів - це пристосування, яке дозволяє встановити картон на певній висоті і зафіксувати в потрібному положенні, при цьому, не докладаючи особливих зусиль. Головним достоїнством пристрою є простота його використання і значна економія часу під час роботи з цим будівельним матеріалом.

Фото - робота з розпіркою

Для чого потрібен підйомник:

1. Для обшивки готового металевого каркаса великими листами гіпсокартону. Конструкція пристосування дозволяє встановлювати на ньому матеріали будь-яких габаритів, це дуже зручно навіть при одиночній роботі. Ви просто укладаєте лист на опорну раму і піднімаєте її на потрібну висоту, фіксуючи у самого каркаса;
2. Розмітка стелі і кутів. Дуже часто майстри при самостійній роботі кілька разів переробляють розмітку, адже з різних ракурсів дещо змінюється видимість потокової або кутовий площині. Якщо зрозуміти підйомник з лазерним рівнем, то можна буде забезпечити ідеальну лінію установки каркаса з першого разу;
3. Монтаж профілів на важкодоступних ділянках. Просто замість гіпсокартону на стіл підйомника укладаються профільні напрямні, які піднімаються до заздалегідь виконаної розмітці.

Існує кілька типів підйомних пристроїв, їх класифікують по області використання. стіновий, стельовий і універсальний. Головною відмінністю є розташування робочого столу. У стінового він встановлений вертикально, у стельового - горизонтально, а у універсального може змінювати свій кут в залежності від роду виконуваних робіт.

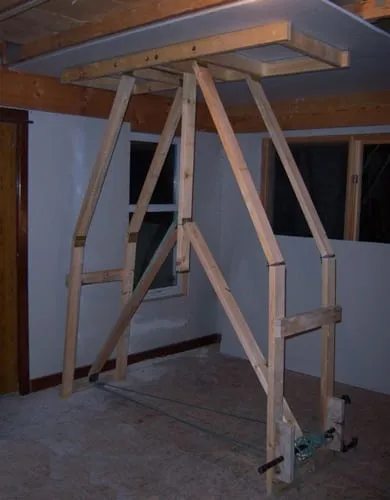

Фото - саморобний пристрій

конструкція пристосування

Підйомник складається з телескопічної стійки, яка змінює свою довжину в залежності від потреб. Вона може бути квадратного перетину або круглого. Наступним конструктивним елементом є шасі, за рахунок якого проводиться рух і установка пристрою в певному положенні. Найчастіше шасі представлено трубою з перетином ¾ дюйма.

Найважливішою деталлю є розпірний стіл, безпосередньо на який встановлюється гіпсокартон або профіль. Він виглядає як каркас для листа, з боків оснащений трубами різного перетину (в залежності від роду використання і типу). Також будь-телескопічний підйомник для монтажу і листів гіпсокартону оснащується лебідкою, яка контролює підйом стійки. Вона з'єднується з барабаном, може накручуватися в два ряди або в один. Багато домашні майстри стверджують, що якщо лебідка крутиться в один ряд - то підіймання телескопічної стійки здійснюється швидше.

Як зробити

Саморобний підйомник-розпірка для гіпсокартону не менше ефективний, ніж професійне пристосування (наприклад, «Премос» або «FIT»). До того ж, його можна зробити в домашніх умовах. Перед початком роботи потрібно підготувати креслення.

Фото - креслення підйомника

Підпора за цією схемою може проводитися з дерева і металопрофілей - це дуже зручно, т. К. Не потрібно додаткових витрат. Потрібно врахувати тільки витрати на кріпильні елементи і лебідку. Всі деталі між собою з'єднуються болтами.

Підйомник можна зробити простий (одноразовий - для роботи тільки в одній кімнаті) і багаторазовий (він підійде для різної висоти стелі). Потрібно відзначити, що перший варіант буде простіше переобладнати під інше приміщення, ніж сконструювати другий.

Покрокова інструкція. як зробити підйомник для підшивки гіпсокартону на каркас:

1. Першим вибирається брус, довжина якого дорівнює відстані від підлоги до стелі. Далі, до нього підбирається ще один з перетином не менше 40 мм і висотою від 90 мм до 100. Бруси потрібно з'єднати буквою «Т» за допомогою цвяхів 150. Відповідно, менший з них повинен утворювати горизонтальну площину;
2. На підпірку потрібно встановити так звані косинки - вони додадуть конструкції жорсткості. Їх монтують по діагоналі від горизонтального бруса до вертикальної опори. Обов'язково додавайте прямий кут, після установки повинно вийти два ідеальних рівнобедрених прямокутних трикутника. В іншому випадку підйомник для гіпсокартону НЕ буде надійним і точним;

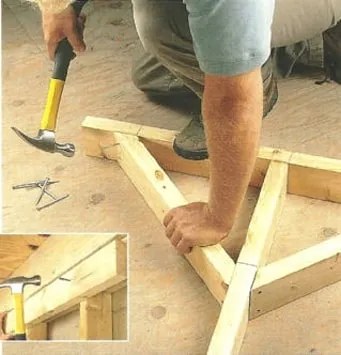

Фото - косинки

Після при необхідності розширюєте горизонтальну поверхню за рахунок установки додаткових балок. Всі кути повинні бути прямі - це дуже важливо для роботи.

Якщо у Вас в господарстві є професійний зварювальний інвертор і креслення металевого телескопічного підйомника для гіпсокартону - то можна зробити більш складний, але практичний у використанні універсальний. Для роботи Вам знадобиться кілька труб для телескопічної ніжки - квадратні або круглі. На схемах нижче вони представлені металопрокатом з перетинами 80 × 80 × 2, 60 × 60 × 2, 40 × 40 × 2 мм. Для столу використані труби 40 × 25 × 2 і 30 × 20 × 2.

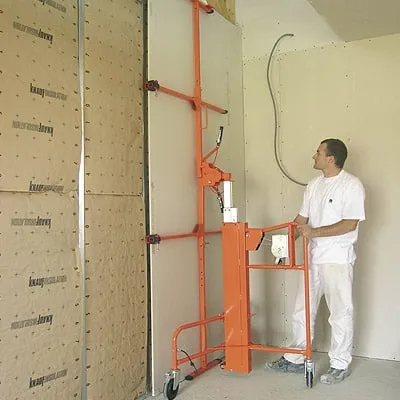

Фото - стіновий професійний підйомник

1. Кріплення столу проводиться за такою ж схемою, як і в описі роботи вище. Врахуйте, що потрібно обов'язково встановлювати косинки під кутом 90 градусів і найзручніше при роботі з металом кріпити їх не болтами, а зварювальним з'єднанням;
2. У трубах проробляються отвори, через які буде надалі проходити лебідка. На найширшу, яка буде станиною, встановлюється барабан. Загальна схема має такий вигляд;

Фото - розташування труб

Далі, зварюється стіл, рухливі ніжки, каркас і вони з'єднуються між собою. Ці елементи краще кріпити один до одного болтовим способом, щоб при необхідності можна було легко розібрати;

У деяких випадках простіше купити готовий підйомник для гіпсокартону, ніж проектувати саморобний, тим більше ціна на пристосування невисока.
