Пічні труби сендвіч і цегляні димоходи своїми руками все про труби

Димар - це невід'ємна честь пічного опалення в приміщенні. В даний час найчастіше для збірки димоходу використовують пічні труби сендвіч, дозволяють монтувати димохідний канал самостійно. Щоб правильно встановити димар, треба знати основні види пристрою і правила складання конструкції.

Основні види пічних димоходів

Всі димоходи можна розділити, грунтуючись на матеріалі з якого вони виготовлені. В даний час застосовуються:

1. цегляний димохід. Головними перевагами таких димохідних каналів є висока вогнестійкість і тривалий період служби. До основних недоліків цегляного димоходу відносяться шорсткість внутрішньої поверхні, на якій накопичується велика кількість сторонніх речовин і необхідність в установці окремого фундаменту. Накопичення речовин впливає на періодичність очищення димоходу. а додатковий фундамент збільшує вартість установки системи;

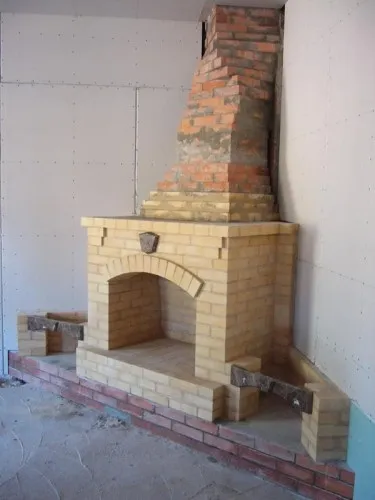

Вид готового цегляного димоходу

1. залізна пічна труба. Найбільш схильні до корозії, тому вимагає додаткового захисту. Конструкція досить легка і дешева. Під неї не потрібен окремий фундамент. Будівельниками найчастіше застосовуються димоходи, вироблені з нержавіючої сталі і зібрані в модулі. Інакше такі труби називаються сендвіч. Сендвіч труби збираються з двох шарів металу, а між ними прокладається негорючий утеплювач. наприклад, базальтова вата;

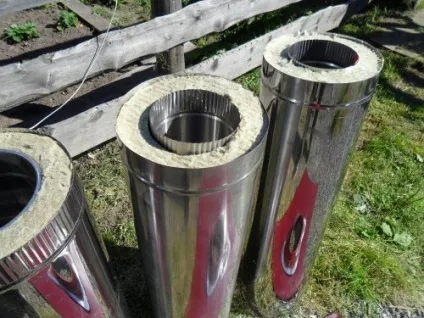

Вид готового димоходу з сендвіч труб

1. пічної димохід з керамічних труб. Має більшу вагу і вимагає установки додаткового фундаменту. Однак керамічні труби термостійкий і довговічні. З таких труб можна споруджувати як внутрішні, так і зовнішні димоходи;

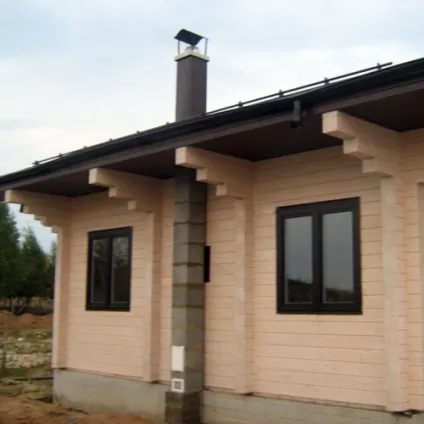

Зовнішній димохід з керамічних труб

1. димарі з полімерних труб. Відрізняються довговічністю, невисокою ціною і легкістю монтажу. Найчастіше полімерні димоходи закриваються декоративними накладками, наприклад, з цегли.

Полімерний димохід, декорований цегляною кладкою

Вибір матеріалу для димоходу обумовлюється характеристиками опалювального приладу і бажанням власника.

Основні правила монтажу димоходів

Перш ніж проводити монтаж пічної труби, рекомендується ознайомитися з наступними правилами:

1. загальна висота димохідної труби від місця з'єднання її з опалювальним устаткуванням до кінцевого елемента системи, яким є оголовок, повинна становити не менше 5 м. В іншому випадку в димоході не вистачить природної тяги для відведення шкідливих речовин, що утворюються в результаті горіння;
2. висота пічної труби на плоскому даху будівлі повинна бути не менше 0,5 м. Для інших дахів і способів розташування на ній димоходу є певна схема, представлена ​​на малюнку;

Схема розташування димохідної труби на даху будівлі

1. при облаштуванні переходів димохідних труб через стіни і дах будівлі всі стики з будинком повинні бути ізольовані. Для цього застосовуються негорючі матеріали, здатні витримати велику температуру. Наприклад, азбестові листи;
2. перед установкою димоходу слід визначитися з діаметром труби, необхідної довжиною і формою. Діаметр димоходу залежить від потужності опалювального приладу і розраховується, виходячи з вимог ГОСТу. На 1 кВт потужності рекомендується застосовувати трубу діаметром 8 см ²;
3. правильна установка димарів вимагає абсолютної герметичності всіх наявних стиків. Додаткову ізоляцію в місцях з'єднань можна надати за допомогою жароміцного герметика.

Матеріали для захисту від високих температур: азбестовий лист і жароміцний герметик

Всі основні правила при монтажі димоходу треба обов'язково дотримуватися. В іншому випадку система буде працювати неправильно, що може призвести до пожежі.

монтаж димоходу

Найбільш популярними видами димоходів є пічні труби з цегли і сендвіч труб. Саме на цих прикладах і розберемо основні етапи монтажу конструкції.

Установка і збірка цегляного димоходу

Установка і збірка цегляного димоходу своїми руками вважається досить складним процесом. Тому для монтажу конструкції бажано залучати професіоналів. Якщо все ж роботи будуть проводитися самостійно, то монтажника потрібно:

• цегла;
• складові стягивающего розчину: цемент, пісок, вапно;
• герметик;
• інструменти: кельму, лопатка для розчину, кирка, рівень, рулетка і так далі.

Цегляна пічна труба своїми руками укладається в наступному порядку:

1. оскільки монтаж пічної труби ведеться від місця з'єднання з опалювальним приладом, то при установці останнього робиться міцний фундамент, здатний витримати навантаження;
2. замішується розчин для кладки: 1 частина цементу змішується з 2,5 частинами піску і 1,5 частинами вапна;
3. підставу під димохідної трубою очищається від бруду і пилу і змочується звичайною водою;
4. всі ряди цегли треба розташовувати в шаховому порядку, не допускаючи збігу стиків в сусідніх частинах;

Принцип укладання цегли

1. перший етап кладки цегли закінчується за 6-7 рядів до стелі;
2. далі викладається так звана оброблення, яка зберігає стійкість конструкції, що монтується і запобігає потраплянню опадів в змонтований ділянку. Оброблення складається у вигляді піраміди, при цьому зовнішній діаметр димоходу збільшується, а внутрішній залишається незмінним;

Внутрішній діаметр цегляного димоходу, для сильної і стабільної тяги повинен бути однаковим впродовж всієї довжини конструкції.

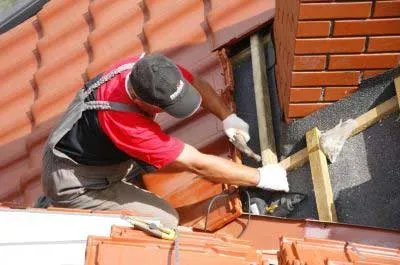

1. при проході цегляної кладки через дах, на останній необхідно зробити додаткову ізоляцію з відповідних матеріалів, наприклад, руберойду;
2. пічна труба в місці проходу через дах, так само як і через стелю збільшується в зовнішньому діаметрі. Щоб зміцнити конструкцію даху в місці проходу труби укладаються додаткові балки;

Облаштування переходу через дах

1. після виходу на даху кладуть ще мінімум 9 рядів цегли;
2. примикання труби до даху закривається сталевим фартухом відповідного кольору;
3. на вершині димоходу встановлюється оголовок, що захищає систему від попадання вологи і сторонніх предметів.

При кладці димоходу не варто забувати про облаштування отворів для чищення.

Не всім людям подобається вид цегляної кладки. Як зробити комин красивою? Для цього можна використовувати, наприклад, кахельні плити або штукатурку.

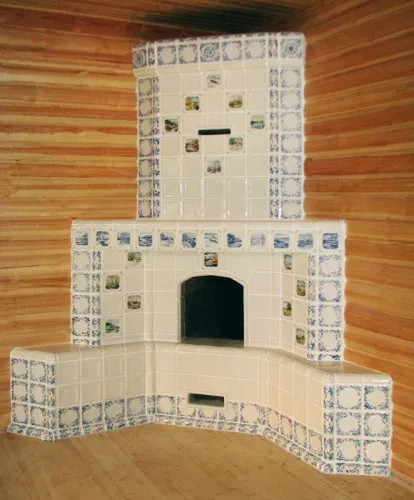

Цегляний димохід, прикрашений плиткою

Установка і збірка димоходу з сендвіч труб

Монтаж димоходу з сендвіч труб, на відміну від цегляного, не вимагає спеціальних навичок і може бути проведений самостійно. Для цього потрібно:

• необхідну кількість сендвіч труб і перехідників;
• балки для зміцнення стіни і дахи в місцях проходу конструкції;
• герметик для додаткової ізоляції з'єднань;
• матеріали, ізолюючі місця проходу димоходу;
• інструменти: шуруповерт, лобзик, рівень, рулетка і так далі.

Монтаж димоходу відбувається за такою схемою:

1. нижня частина димоходу кріпиться до опалювального устаткування;
2. збирається конструкція до стелі;

Місце стику труб не повинно розташовуватися поза зоною видимості людини, так як в разі порушення герметичності конструкції складно буде дізнатися місце її порушення.

1. пічна труба через стіну або стелю повинна проходити тільки в укріпленому місці. Для цього застосовуються балки;
2. місце стику труби і стіни будинку ізолюється за допомогою стійких до високої температури матеріалів. Це дозволить уникнути виникнення пожежі;

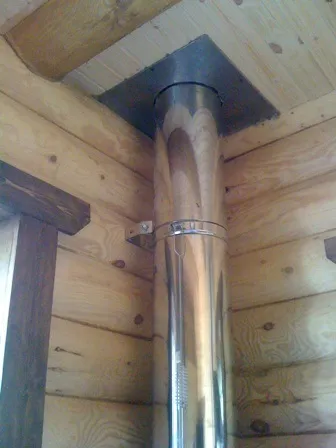

Правильне облаштування проходу димоходу через стелю

1. при облаштуванні проходу через стіну використовується спеціальне коліно, яке надалі з'єднується з сусідніми частинами димоходу. Коліно кріпиться до стіни або стелі за допомогою кронштейнів;

Коліно для проходу труби через стіну

1. прохід димоходу через дах облаштовується за допомогою додаткового елемента системи, званого обробленням;
2. до дахової обробленні кріпиться металевий фартух, що захищає систему від попадання вологи;
3. встановлюються остаточні елементи димоходу: труба потрібної довжини і оголовок;
4. всі стики труб герметизуються.

Елементи для виведення димоходу на дах: оброблення для облаштування дахового проходу, фартух і оголовок

При складанні димоходу з сендвіч труб належну увагу треба приділити герметизації конструкції.

З усього вищесказаного ясно, що збірка і установка димоходу своїми силами можлива. Головне правильно розрахувати конструкцію, встановити за всіма нормами і постійно стежити за її працездатністю.
