Спробую, як можна простіше розповісти про те як зазвичай проектуються сходи. По суті постараюся навчити вас основам проектування розрахунку і правильного обміру приміщення в якому планується ставити драбину. Будь-яке навчання втомлює. Сподіваюся, вам це потрібно і ви прочитаєте все уважно і до кінця.
Для початку спробуємо розрахувати пряму одномаршові сходи. Вам вже напевно відомо, що висота підйому щаблі, зручною сходів становить 150-175 міліметрів, а ширина проступи 270-300 міліметрів. Це, так поетично званий «оксамитовий крок». Виходячи з цих вимог, будемо робити свій розрахунок. Припустимо, що відстань між рівнями «чистої підлоги» першого і другого поверхів становить 2 метри 87 сантиметрів (взяв просто «від ліхтаря»). Говорячи «чисту підлогу» мається на увазі, не його стерильність, а поверхня підлоги якою вона буде після того, як на нього наклеють плитку, або постелять паркет, ламінат і т.д. З урахуванням всіх стяжок і підкладок. Як правило, на стадії проектування сходів нічого цього ще немає. Всі розрахунки будемо вести в міліметрах. Тож почнемо. 2 метра 87 сантиметрів, це 2870мм. Розділимо на передбачувану висоту підйому.
2870/160 = 17,938. І отримаємо передбачувана кількість підйомів на нашій сходах.
Округляем. Отримуємо 18 шт. підйомів по 159 міліметрів
Ширину проступи, доцільніше вибрати 270 мм. Так як ступені у сходів стандартно роблять на 30 мм. ширше проступи, то наша щабель буде 300мм, а це стандарт у всіх виробників. І в цьому випадку не доведеться відпилювати або доклевать куплені ступені. Кожна наступна сходинка, нависає над попередньою на 30мм.
Счітаем.18 проступей по 270мм. (270 * 18 = 4860) Це, без малого 5 метрів. Та ще по прийнятим стандартам, якщо марш більше, ніж з 15 ступенів, його слід розбити на два марші, за допомогою майданчика. А значить довжина маршу в проекції, з урахуванням майданчики 970мм, складе 5560мм. Забагато! Це яким має бути приміщення, щоб шести метрову драбину в ньому поставити? Тому таких сходів, практично не зустрічається.
Тут варто відзначити ще пару важливих моментів. Перший підйом, без ступені повинен бути менше на товщину ступені. Як остання проступь, нижче рівня підлоги другого поверху, на ту ж товщину ступені. Взагалі такий варіант вихідний ступені, зустрічається досить рідко. Зазвичай, в якості останнього вихідного підйому, використовується торець міжповерхового перекриття. Для цього на нього встановлюється фальшступень. Ось так вона виглядає.
Таким чином, на один щабель в нашій конструкції стало менше, і довжина сходового отвору другого поверху зменшилася. Але загальна довжина маршів і площадки просто величезна. уявляєте як буде прогинатися і пружинити така конструкція? Доведеться ставити під майданчик опорні стовпи. Що зміцнить, але не прикрасить нашу драбину.

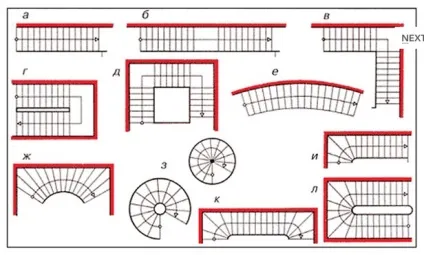

Так як ширина маршів, в невеликих будинках зазвичай 900- 1000мм.Но саме для цих сходів така ширина маршу небажана. Тоді вона взагалі буде виглядати, як трап на пароплаві. З цього ширина маршу повинна бути не менше 1200 мм. На маршах такої ширини можуть вільно розминутися двоє людей. Тепер врахуємо критичну висоту. Вона за існуючими стандартами не менше 2м. Значить у нас вона в районі третього ступеня Ось і виходить, отвір для таких сходів повинен бути не менше 4800х1300мм. Або 4,8м х 1,3м. Але все одно це і мало красиво і не практично. Цей периметр в верху можливо ще огороджувати доведеться. Тому сходи роблять в основному поворотними. Розрізняють декілька основних видів поворотних, прямих і радісних сходів. сходів. Мені лінь малювати їх самостійно, тому я скористався готовим малюнком з інтернету.
Тут представлені основні види сходових конструкцій. Існують ще їх різні варіації. Отримана у нас сходи, це вид «Б». Тепер вам уже зрозуміло, що вибирати сходи правильніше на стадії проектування будинку, а не підбирати її до наявного отвору. Але в реальності, частіше трапляється все з точністю навпаки. Спробуємо спроектувати сходи «Г». Але ускладнити завдання. Впишемо її в уже готовий проріз.
Бузковим цвітом залитий периметр сходового отвору 3260х1960. Червоною стрілкою вказано напрямок підйому. Ліва перегородка, тільки на другому поверсі, а права на другому і першому. Висота між рівнями підлог першого і другого поверхів - 3044мм. Уже відомим нам способом, визначаємо, що у нас буде 18 підйомів, висотою по 169мм. Відразу зрозуміло, що довжини отвору досить, для сходів з поворотною майданчиком. Тому сміливо відступаємо на 1000мм від зовнішньої стіни. Це передбачувана майданчик. А ось ширини можна було трохи більший. Але все ж дуже навіть не погано. Ділимо отвір навпіл (на два марші), і отримуємо марші ширення 980мм. Перший марш від нас не вимагає особливих умов (ні по довжині, ні по висоті). Значить, розрахуємо другий марш. А перший зробимо за його подобою. Довжина проекції другого маршу 2260. Ділимо її на 8 проступей і отримуємо проступить 283мм.
Ми вже знаємо, що найбільш раціональний розмір проступи, для нас 270мм. Тим більше що умови дозволяють. Розмічаємо 8 проступей, по 270мм. Тим самим вивільняє 100мм під майданчик. Це дуже до речі. Зайві 10 см до ширини площадки, зроблять її більш зручною. Ось і весь розрахунок. У нас тепер є довжина і ширина маршів, ширина площадки, кількість і висота підйомів. Залишилося тільки викреслити цілком всю конструкцію. Але якщо ви не забули, то в початкових умовах, у нас одна перегородка, тільки на другому поверсі. Що це змінює? Розрахунок залишається колишнім, але змінюється проект, в цілому. За правого боку другого маршу необхідно огорожу. Інакше сходи буде не безпечною. Якщо ми його поставимо, в такому ж вигляді як і з лівого боку, то звузити прохід другого маршу. Як бути? Можна вирівняти проходи двох маршів, запозичивши сантиметри з ширини першого маршу. Але у нас марші і так не досить широкі. Пропоную винести огорожу під перегородку другого поверху, шляхом збільшення довжини ступенів другого маршу і майданчики. І зробити огорожу до стелі першого поверху.
Червоним кольором виділено отвір, чорним ступені і розміри, синім косоури і зеленим огорожу.
Виходить, що ступені першого маршу у нас довжиною 960мм. Другого - 1100. Викреслює ступені по ширині проступи (без звисає носика). Так зручніше при роботі. А справжню ширину ступені відобразимо на горизонтальній проекції. Зверніть увагу на зміщення проступів першого і другого маршів на 30мм, відносно один одного. Далі прорисовуємо косоури і каркас під майданчик, а так само стовпи і поручні огорожі. Далі, використовуючи висоту підйому, викреслює горизонтальну проекцію конструкції з огорожею.
Балясини у нас з латунної труби d25мм, за умовою замовника. Розмічаємо їх за принципом «1 - 2». Отримуємо межбалясное відстань 156мм. Це дещо більше нормативів. Але на практиці цілком допустимо. Якщо ставити «2 -2», то буде виглядати суцільний гратами. Та й не економічно це. Латунь дорога. Тепер уже можна розрахувати весь матеріал і кріплення, який буде потрібно для виготовлення всієї конструкції. Це наш косоур, поки без ступенів і майданчики.
Для того щоб зробити деталировку, продумати все кріплення вузлів і деталей сходів. Потрібно знати технологію виготовлення сходових конструкцій. Цьому треба вчитися на практиці. Всього не розкажеш. Навіть на прикладі цієї простої сходи, з комфортними заданими умовами, ви переконалися, що важливо враховувати всі. А двох однакових драбин не буває. У кожної свій набір проблем. Але з часом помічаєш, що на різних сходах вони повторюються. І у тебе вже заготовлено для них потрібні ліки.
- Розмір і форма отвору.
- Висота міжповерхових рівнів «чистої» підлоги.
- Товщина перекриття.
- Максимально допустимі габоріти сходи.
Це стандартний набір. Далі обміряли всі, що потрапляє в область розташування сходів. Це можуть бути і дверні та віконні прорізи, і виступи і переруби, і опалювальні радіатори, балки, ніші, консолі і т.д. Так само важливо знати пристрій стін, перегородок, перекриттів, пролягання комунікацій (електропроводка, вода, каналізація і теплі підлоги), умови експлуатації приміщення і майбутніх сходів.
