Перистальтичний насос своїми руками

Зробити насос перистальтический своїми руками не так просто

У системах побутового водопостачання використовуються переважно класичні відцентрові, вібраційні, гвинтові насоси, здатні забезпечувати хороший натиск і піднімати воду з великої глибини. А ось для її знезараження шляхом додавання в воду певної кількості реагентів часто використовують насос перистальтический дозуючий.

опис пристрою

Уже сама назва агрегату дає зрозуміти, що діє він за тим же принципом, що і відомий орган травної системи людини і тварин - кишечник.

Як працює насос

Принцип роботи перистальтичного насоса заснований на проштовхуванні рідини по гнучкій трубці обертовими роликами. Вони притискають трубку до корпусу, перекриваючи її відтік назад, і прокочуються по ній до вихідного патрубка, через який рідина залишає пристрій.

Принцип дії зрозумілий з малюнка

За роликами тим часом створюється розрідження, так як шланг для перистальтичного насоса моментально повертає вихідну форму і в нього надходить нова порція рідини.

пристрій насоса

Робочий шланг розміщений в корпусі С-подібної форми уздовж його окружності. У центрі закріплений обертається ротор з роликами, кількість яких варіюється від 2 до 8. більше в робочій зоні насоса немає ніяких вузлів, рідина контактує тільки зі стінками гнучкої трубки, що не впливаючи на механізм.

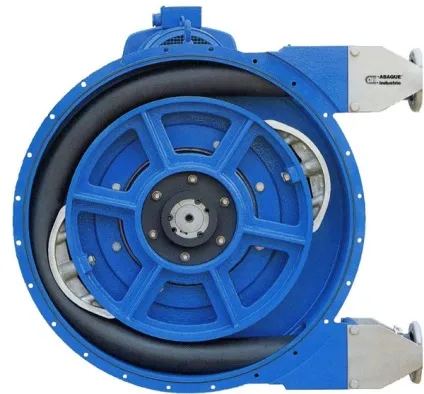

Фото робочої камери

У той же час, через відсутність контакту з деталями насоса, вона зберігає свій склад незмінним, що є обов'язковою вимогою в багатьох сферах застосування подібних пристроїв.

Типи перистальтичних насосів

За виконання пристрою поділяються на два типи:

• Моноблочні. в яких всі робочі вузли і елементи управління укладені в один корпус;
• Модульні. що складаються з декількох з'єднаних між собою частин.

Мотор і контролер виконані у вигляді окремих модулів

Також різні моделі можуть відрізнятися і іншими характеристиками, до яких відносяться:

• Кількість притискних роликів. впливають на шланг для насоса перистальтичного. Чим більше роликів, тим рівномірніше відбувається перекачування рідини.
• Продуктивність. яка залежить від потужності двигуна, діаметра і пружності трубки, частоти впливу на неї роликів і інших чинників, які приймаються в розрахунок перистальтичного насоса;
• Орієнтація вхідного і виводить патрубків і т.д.

Для довідки. Всі дані кожної моделі відображені в спеціальній маркіровці. Наприклад НП 50-4 / 60-NR-У2 означає, що це насос перистальтический з діаметром робочого шланга 50 мм, потужністю редуктора 4 кВт, кількістю оборотів робочого колеса 60 об / хв. NR - тип робочого шланга, У2 - кліматичне виконання.

Ціна пристрою залежить від продуктивності і оснащеності додатковими пристроями, що полегшують керування насосом, його обслуговування і експлуатацію.

До них відносяться:

• Шланги для підключення патрубків;
• Автоматичний блок управління;
• Регулятор швидкості обертання ротора;
• Пристрій для компенсації пульсації (нерівномірної і переривчастої подачі рідини).

Області застосування

Пристрій і особливості роботи таких насосів з одного боку обмежують, а з іншого розширюють область їх застосування. Так як вони мають невисоким напором, то їх використання для організації водопостачання з свердловини або колодязя недоцільно. А обмеження по температурі перекачується середовища не дозволяють застосовувати їх і в системах опалення.

Зате відсутність контакту рідини з механізмами відкриває інші можливості використання цих пристроїв:

• Насоси перистальтичні харчові досить затребувані у виробництві продуктів харчування і напоїв;

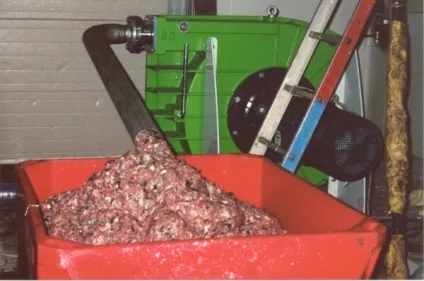

Використання в харчовій промисловості

• Вони застосовуються в фармацевтиці та медицині для перекачування різних розчинів, які не повинні стикатися з матеріалами, з якими можуть вступити в контакт;
• З їх допомогою транспортують різні агресивні хімічні рідини;
• У будівництві вони використовуються для подачі абразивних штукатурних розчинів до місця роботи;
• Вони незамінні і в промисловому виробництві для збору і перекачування забруднюючих речовин;
• Перистальтичний насос може перекачувати вибухонебезпечні і легкозаймисті рідини, так як в ньому відсутні труться одна об одну і нагріваються при цьому частини, що контактують з небезпечним середовищем.

Зверніть увагу. У більшості випадків насос перистальтический - дозуючий агрегат, так як він подає перекачуються речовини порціями, обсяг яких залежить від діаметра робочої трубки і її довжини між притискними роликами. Відрегулювавши кількість оборотів в одиницю часу, можна налаштувати агрегат на видачу певної дози рідини.

У системах побутового водопостачання він теж може застосовуватися в якості дозатора для хімічних реагентів, знезаражувальних воду. Підключити його своїми руками не складе труднощів: потрібно просто під'єднати шланги до вхідного і виходить патрубкам і включити насос в мережу.

До його переваг крім уже озвучених можна віднести і здатність перекачувати речовини, схильні до кристалізації, і здатність працювати «всуху» без ризику поломки. Єдиний схильний до зносу елемент - це гнучкий шланг, але його легко замінити в побутових умовах без залучення майстрів.

Як зробити перистальтический насос

Щоб зібрати перистальтичні насоси своїми руками, вам будуть потрібні:

• Корпус з круглої робочої камерою;
• Гнучкий і еластичний шланг з силікону, Біопром або неопрена;

Зверніть увагу. Продуктивність насоса буде залежати від внутрішнього діаметра шланга. Якщо вона важлива, заздалегідь зробіть розрахунки.

• Ролики, закріплені на валу;
• Електродвигун.

Інструкція по збірці проста: в центрі корпусу сверлится отвір для вала, по колу робочої камери навколо роликів укладається шланг. Один його кінець опускається в ємність з рідиною, що перекачується, другий простягається до місця подачі.

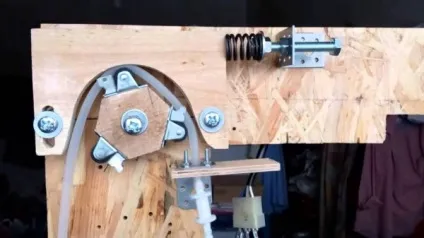

Саморобний перистальтический насос в дерев'яному корпусі

висновок
