Вітаю учасників Клубу Експертів, а також всіх гостей, які відвідали цю сторінку.
Зовсім недавно компанія CyberPower представила на ринку нову серію бюджетних джерел безперебійного живлення під назвою VALUE. До цієї лінійку входить 6 моделей потужністю від 400 до 1000 ВА. І Сьогодні ми поговоримо про один з представників цього ряду - CyberPower VALUE600EI.
Технічні характеристики CyberPower VALUE600EI-B
Загальні параметри
Тип: джерела безперебійного живлення,
Модель: CyberPower VALUE600EI-B
Колір чорний;
Вид пристрою: лінійно-інтерактивний;
живлення
Вихідна потужність (ВА): 600;
Вихідна потужність (Вт): 360;
Мінімальна вхідна напруга: 166 В;
Максимальна вхідна напруга: 280 В;
Мінімальна вхідна частота: 47 Гц;
Максимальна вхідна частота: 63 Гц;
Стабільність вихідної напруги: ± 10%;
Мінімальна вихідна частота: 50 Гц;
Максимальна вихідна частота: 60 Гц;
Тип форми напруги: ступенева апроксимація синусоїди;
Час роботи: 1 хв (360 Вт);
Час перемикання на батарею: 4 мс;
Максимальна енергія імпульсу що поглинається: 125 Дж;
Види захисту: від короткого замикання, від перевантаження, від високовольтних імпульсів, фільтрація перешкод;
роз'єми
Тип вихідних роз'ємів живлення: IEC 320 C13;
Кількість вихідних роз'ємів живлення (загальне): 3;
Кількість вихідних роз'ємів живлення (UPS): 3;
Інтерфейси: RS-232, USB;
Роз'єми: RJ-11 / RJ-45;
батарея
Час зарядки: 8 ч;
Можливість заміни батареї: є;
Гаряча заміна батареї: немає;
Підключення додаткових батарей: немає;
Габаритні розміри, вага
Висота: 300 мм;
Ширина: 100 мм;
Довжина: 140 мм;
Вага: 4.6 кг.
CyberPower VALUE600EI-B поставляється в невеликій картонній коробці, її габаритні розміри складають 380 х 210 х 150 міліметрів, а вага 5 кілограм.
Упаковка виконана в світлих тонах. Велику частину лицьової сторони займає зображення джерела безперебійного живлення. У верхньому лівому кутку можна побачити фірмовий логотип, нижче знаходиться список основних переваг, а також представлено кілька іконок, що вказують, з яким обладнанням можна використовувати даний пристрій.

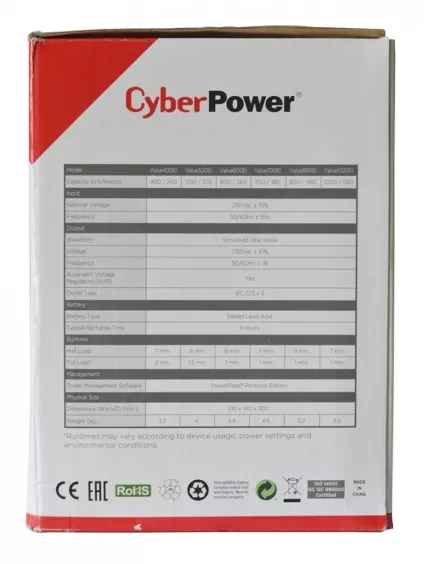

На правому боці присутній список технічних характеристик не тільки даної моделі, але і всієї серії Value.
На лівому боці знаходиться таблиця із зазначенням часу роботи різних пристроїв від ДБЖ. Нижче присутня наклейка з технічними характеристиками. Характеристики повністю дублюються на правому торці, але головна відмінність тут в тому, що всі написи зроблені російською мовою.
На задній стороні наведено опис всіх елементів і роз'ємів CyberPower VALUE600EI-B, також тут можна побачити зображення спереду і ззаду.
На верхній кришці також присутнє зображення ДБЖ. Правіше розміщений список всіх моделей серії. Так як всі моделі Value однакові на вигляд, упаковка в оформленні також не буде відрізнятися.
Єдиний мінус оформлення упаковки - це відсутність опису російською мовою за винятком маленької наклейки з технічними характеристиками.
Усередині коробки CyberPower VALUE600EI-B упакований дуже добре. Пристрій поміщено в пластиковий пакет, а на боки надіті пінопластові ущільнювачі. Дані заходи зводять до мінімуму можливі пошкодження під час доставки.
Комплектація
Комплектація CyberPower VALUE600EI-B включає в себе наступні елементи:
- Джерело безперебійного живлення CyberPower VALUE600EI-B;
- USB-кабель;
- Кабель живлення - 2 шт;
- Інструкція користувача;
- Гарантійний талон.
Крім цього в коробці можна знайти маленький листок реєстрації вироби і круглу етикетку з інформацією про програмне забезпечення PowerPanel Personal Edition.
Як можна помітити, в комплекті відсутній кабель живлення. В інструкції виробник рекомендує використовувати звільнився кабель живлення від монітора або системного блоку.
Зовнішній вигляд
CyberPower VALUE600EI-B має цілком класичний зовнішній вигляд. Це прямокутний блок з пластика чорного кольору, габаритні розміри якого становлять 300 х 100 х 140 мм, а вага - 4.6 кг.
На лицьовій панелі присутня велика кнопка сріблястого кольору. Дана кнопка вимикає і включає джерело безперебійного живлення. Передбачена можливість включення пристрою без підключення до мережі, але при цьому батарея повинна бути заряджена. Така функція називається «холодний старт».
Поруч з клавішею розташований світловий індикатор. Нижче ви можете побачити фірмову напис CyberPower.
Правий і лівий боки ідентичні. Зверху і знизу можна побачити перфорацію.
На нижньому боці ДБЖ розташовані дві наклейки. На першій подано короткі електричні характеристики і сертифікати відповідності, на другий - штрих-код. Ніжки у CyberPower VALUE600EI-B пластикові, гумові підкладки відсутні. Поруч розташовані глибокі отвори, в яких знаходяться саморізи, що скріплюють корпус.
В цілому збірка джерела безперебійного живлення CyberPower VALUE600EI-B виконана дуже добре. Ніяких зазорів і люфтів виявлено не було.
Доступ до саморізами, які скріплюють корпус, ніщо не блокує. Але для відкручування гвинтів варто взяти довгу викрутку. Крім цього дві частини корпусу скріплюють засувки на передній панелі.

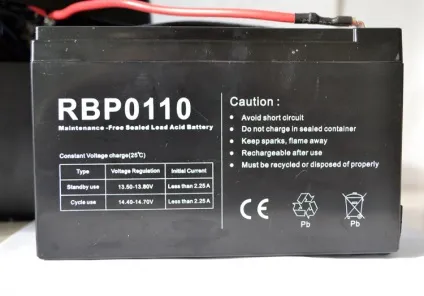

Акумулятор складається з однієї батареї. Модель CyberPower RBP0110. Її номінальна напруга становить 12 В, а ємність 7 А · год.
Трансформатор закріплений на 3 довгих шурупа. Модель трансформатора: CSE power CSC-B4.

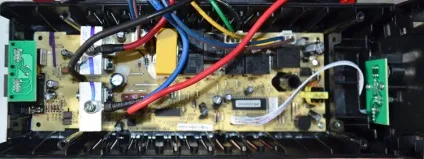

Плата ДБЖ закріплена у верхній частині корпусу.
На масивних радіаторах встановлені транзистори інвертора. Під час роботи від батареї вони працюють в ключовому режимі, перетворюючи при цьому постійний струм в змінний. Модель транзисторів CS150N03 A8.
Блок, який регулює вихідну напругу, влаштований по автотрансформаторной схемою. У CyberPower VALUE600EI-B використовується Ш-подібний трансформатор. Даний трансформатор володіє однією сходинкою трансформації.

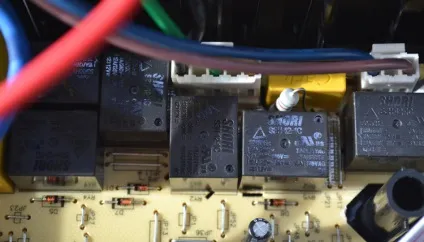

Електромагнітне реле SHORI S3H-12-1C.
В цілому пайка акуратна, всі елементи встановлені рівно.
Програмне забезпечення
Як я говорив раніше, для ДБЖ передбачено програмне забезпечення PowerPanel Personal Edition, яке можна завантажити на офіційному сайті.
Програма виявилася дуже проста в управлінні. Зверху можна побачити дані про джерело живлення, ємності батареї і часу роботи. Зліва розташовано основне меню, що складається з трьох вкладок: «Монітор», «Налаштувати» і «Довідка».
«Монітор» в свою чергу підрозділяється на два підміню.

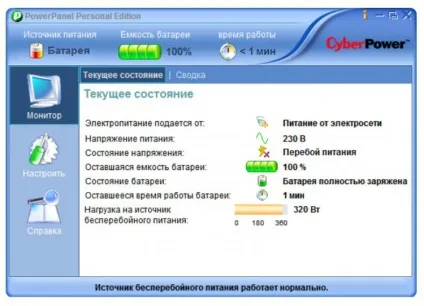

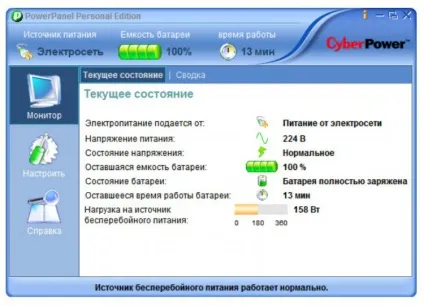

У розділі «Поточний стан» представлені відомості про харчування, напрузі, стані напруги, ємності батареї, часу роботи, а також про поточну навантаженні на джерело безперебійного живлення.

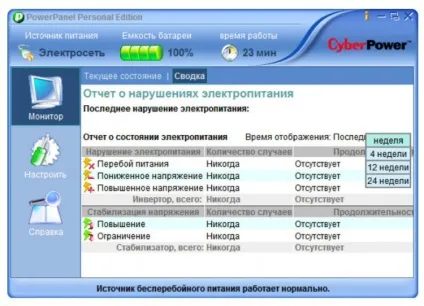

В меню «Зведення» відображається звіт про стан електроживлення. При цьому час відображення можна вибрати в декількох варіантах: 1, 4, 12 або 24 тижні.
У свою чергу вкладка «Налаштувати», також ділиться на кілька пунктів.

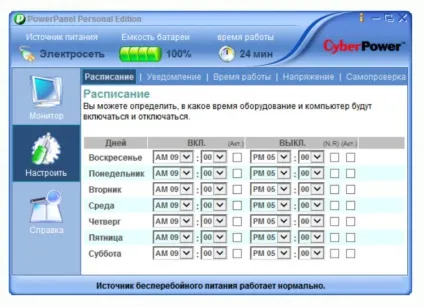

У вкладці «Розклад» можна вибрати, в який час обладнання і комп'ютер будуть відключатися і включатися.

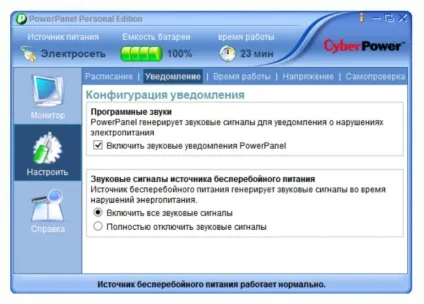

«Повідомлення» дозволяє налаштувати звуковий сигнал ДБЖ, а також програмні звуки.

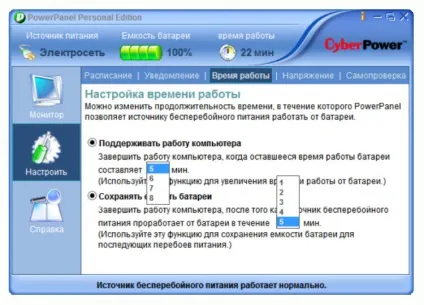

У розділі «Час роботи» можна змінити тривалість часу, протягом якого PowerPanel дозволяє ДБЖ працювати від батареї.

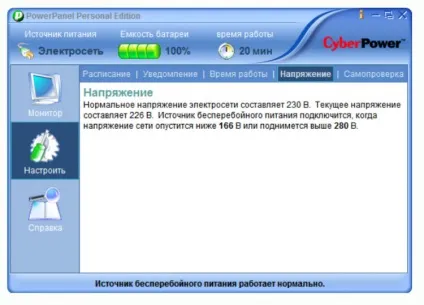

«Напруга» показує чутливість ІБП до коливань напруги.

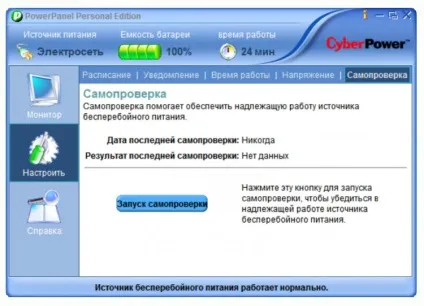

«Самоперевірка» запускає діагностику ІБП, тим самим забезпечуючи нормальну роботу пристрою.

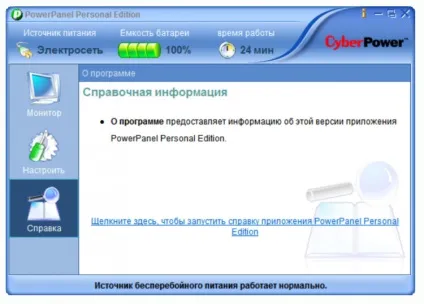

Меню «Довідка» призначене для запуску довідки.
тестування
Як навантаження використовувався програвач музики, відкритий браузер і офіс. Навантаження в PowerPanel була в діапазоні 170 Вт.
Кінцевий результат склав 7 хвилин 17 секунд. При цьому виробник стверджує, що в режимі середнього навантаження ИПБ здатний зберегти автономність системи протягом 8 хвилин. Але в цілому результат хороший.
Наступним етапом збільшимо навантаження системи за допомогою відкритого браузера, офісу і на додаток запускаємо гру The Witcher 3: Wild Hunt. Тепер PowerPanel показує максимальне навантаження 320 Вт.
Підсумковий результат склав 1 хвилину 10 секунд.
Повна зарядка батареї займає близько 8 годин.
Виробником заявлено, що при падінні напруги в мережі до 165 В ДБЖ переходить на живлення від батареї.
За допомогою ЛАТР 200 ВА 1А знижувалося напруга живлення. На позначці 180 В CyberPower VALUE600EI-B перейшов на роботу від батареї. Різниця очевидна. При збільшенні напруги після позначки 205 В ДБЖ знову починає харчуватися від мережі.
Так як автотрансформатор здатний збільшити напругу тільки до 250 В, мені не вдалося перевірити верхній поріг, при якому має відбутися відключення.
Так як у ІБП відсутня вентилятор, звук від роботи не чутний. А габарити пристрою дозволяють прибрати його під стіл, при цьому він не буде займати багато місця.
У підсумку можна сказати, що CyberPower VALUE600EI-B є прекрасним рішенням для забезпечення автономності офісного комп'ютера і побутової техніки. Що стосується домашнього використання з потужними пристроями, то тут краще підібрати іншу модель. Головними плюсами даного ДБЖ є: низька ціна, якісна збірка, компактність, спеціалізоване ПО російською мовою.
