Перевірка місця нуля вертикального кола

Місце нуля (М0) - це відлік по лімбу вертикального кола, відповідний горизонтального положення візирної осі зорової труби і стрімкому положенню вертикальної осі теодоліта.

При вимірі вертикальних кутів необхідно стежити за становищем бульбашки рівня при алидаде горизонтального кола і, в разі зміщення бульбашки з нуль-пункту, приводити його на нуль-пункт підйомними гвинтами.

Привівши за допомогою рівня і підйомних гвинтів (у теодолитов Т30 і 2Т30 один циліндричний рівень, яким користуються при вимірюванні горизонтальних і вертикальних кутів) вісь обертання теодоліта в апломб, спостерігають будь-яку нерухому і добре видиму точку при Л і П. виробляють відлік по вертикальному колу і обчислюють значення місця нуля за формулами

При виконанні перевірки необхідно спостерігати дві різні точки. Зі спостережень обчислюють значення місця нуля для кожної точки. З отриманих результатів, якщо вони відрізняються не більш ніж на величину подвійної точності приладу, утворюють середнє арифметичне, яке приймається як остаточне значення місця нуля. До відома місця нуля до 0 ° найзручніше при Л навести трубу на будь-яку точку. Взяти відлік по вертикальному колу Л. і, обертанням наводить гвинта труби, встановити на вертикальному колі відлік, рівний Л - М0. При цьому центр сітки зміститься по вертикалі з точки спостереження. Його необхідно повернути на точку, діючи вертикальними виправними гвинтами сітки, попередньо злегка послабивши бічні виправні гвинти. Перевірку слід повторити. Після виконання умови перевірки всі виправні гвинти сітки повинні бути затягнуті і запобіжний ковпачок, що закриває доступ до юстувальні гвинтів сітки, повинен бути нагвинчений на трубу.

Перевірка перпендикулярності горизонтальної та вертикальної осей

Вісь обертання зорової труби повинна бути перпендикулярна до осі обертання теодоліта (умова рівності підставок теодоліта) (див. Малюнок 7.1).

Для виконання перевірки трубу наводять на чітко видиму точку, розташовану під кутом не менше 15 ° до горизонту. Беруть відліки по горизонтальному (ЛГ і ПГ) і вертикальному (ЛВ і ПВ) колам теодоліта при положенні Л і П. Визначають кут неперпендикулярності осі обертання зорової труби до осі обертання теодоліта # 946; за формулою

де # 957; = (ЛВ - ПВ) / 2 - кут нахилу лінії візування. значення кута # 946; не повинно перевищувати 5 '. При невиконанні умови повірки юстировку теодоліта проводять в майстерні.

кут # 946; визначають двічі. Отримані два значення можуть відрізнятися, але не більше ніж на величину подвійної точності приладу. За остаточний кут # 946; приймають середній з двох.

10. Контрольні питання

- В яких випадках виконується повірка інструменту?

- Наскільки кількісно впливає перевищення допустимого відхилення бульбашки циліндричного рівня в два рази на результат вимірювання горизонтального кута?

- Перерахуйте повірки, які необхідно виконувати щорічно

- Перерахуйте повірки, які необхідно виконувати кожен раз перед роботою з інструментом

Лабораторна робота №8

Не так давно оптичний нівелір вважався професійним оптичним приладом, працювати з яким, міг тільки підготовлений фахівець, який має спеціальне геодезичне освіту. На сьогоднішній день, тенденція така, що все більше людей, які не мають геодезичного освіти, набувають оптичні нівеліри для приватного використання, наприклад, з метою забезпечення будівництва невеликого заміського будинку.

Так як нівелір є точним оптичним приладом, то до нього пред'являються жорсткі геометричні умови, які і забезпечують задану точність нівеліра. Процес виявлення відхилення від цих умов називається повіркою нівеліра. Перевірку необхідно проводити відразу після покупки приладу, перед початком польового сезону, після тривалого зберігання, удару, падіння, після жорсткої транспортування, перед роботами на складному або відповідальному об'єкті.

Як може здатися спочатку, повірка - це щось дуже складне і нездійсненне. Насправді ж повірити оптичний нівелір не складе великих труднощів і не забере багато часу, для цього не потрібно спеціальних знань або ж інструментів, зате, в кінцевому рахунку, Ви будете чітко уявляти, чи придатний ваш прилад для виконання робіт щодо нівелювання чи ні.

Згідно ГОСТ 10528 - 76 в нашій країні випускаються нівеліри трьох типів: високоточні з помилкою вимірювання перевищення не більше 0.5 мм на 1 км ходу, точні з помилкою вимірювання перевищення 3 мм на 1 км ходу і технічні з помилкою вимірювання перевищень 10 мм на 1 км ходу .

Нівеліри всіх типів можуть випускатися або з рівнем на трубі, або з компенсатором нахилу візирної лінії труби. При наявності компенсатора в шифрі нівеліра додається буква К, наприклад, Н-3К. У нівелірів Н-3 і Н-10 допускається наявність горизонтального лімба; в цьому випадку в шифрі нівеліра додається буква Л, наприклад, Н-10Л.

Необхідна точність нівелювання може бути досягнута тільки в тому випадку, якщо забезпечено правильне взаєморозташування основних осей нівеліра. Для контролю пред'являються до приладу вимог на початку і періодично під час робіт виконують перевірки нівеліра.

Перед початком роботи з нівелірами їх досліджують і виробляють повірки, деякі з яких - щодня і після кожного переїзду з ними.

2. Умови повірки та підготовка до неї

При проведенні повірки повинні дотримуватися такі умови:

- температура навколишнього повітря (20 ± 5) ° С;

- відносна вологість повітря 45. 85%;

- відсутність одностороннього нагріву;

- ті, хто підбурює вібрації і флуктуація атмосфери (марево) не повинні викликати помітного для ока коливання зображення рейки;

- перед проведенням перевірки нівелір і засоби повірки повинні бути витримані на робочих місцях не менше 2 ч.

Повірка круглого рівня

Вісь круглого рівня повинна бути паралельна осі обертання нівеліра.

Круглий рівень встановлюють паралельно лінії 2х підйомних гвинтів і діючи трьома підйомними гвинтами, приводять бульбашку рівня в нуль пункт. Потім повертають верхню частину нівеліра на 180 ° щодо вихідного положення. Якщо після цього пухирець рівня залишився в нуль-пункті, то умова виконана. В іншому випадку виробляють юстировку гвинтами (позиція 5 на рисунку 8.1) і виконують ті ж дії до виконання умови.

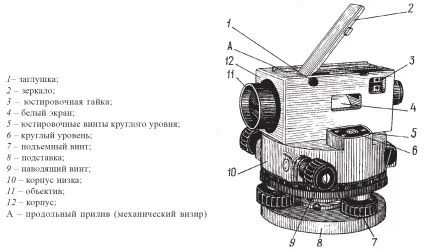

Малюнок 8.1 Загальний вигляд нівеліра

Повірка сітки ниток

Горизонтальний штрих сітки ниток повинен бути перпендикулярний, а вертикальний паралельний осі обертання нівеліра. Повірка цієї умови може бути виконана різними способами:

1 спосіб. На відстані 20-25 м від нівеліра підвішують схил. За круглому рівню ретельно приводять вісь обертання нівеліра в прямовисне положення. Зорової трубою візують на схил і поєднують один з кінців вертикального штриха сітки з ниткою виска. Якщо інший кінець вертикального штриха не відходить від нитки схилу більш ніж на 0,5 мм, то умова виконана.

2 спосіб. Нівелір наводять на рейку так, щоб її зображення в трубі виявилося в лівій частині поля зору (малюнок 8.2б, поз 1) і беруть відлік по горизонтальній нитки сітки. Поворотом нівеліра переводять зображення рейки в праву частину поля зору труби (рисунок 8.2б, поз 2) і знову беруть відлік по рейці. Взяті відліки не повинні відрізнятися більш ніж на 1 мм.

Малюнок 8.2 - Схема повірки сітки ниток нівеліра

Усунення нахилу сітки ниток зорової труби. Вигвинтити гвинт і злегка звільнити гайку; обертанням окуляра виправити нахил сітки. Обережно затиснути гайку і законтрить її стопорним гвинтом.
