Перевірка і заміна терморегуляторів в холодильниках «Stinol-101/103»
Не секрет, що холодильники марки STINOL набули широкого поширення вУкаіни. Високі технічні і споживчі характеристики, а також низька ціна зробили цю марку воістину народної. Однак досвід експлуатації подібних холодильників показує, що вже через 5-7 років в них виходять з ладу регулятори температури (або терморегулятори). Найбільш частою причиною цього є порушення герметичності сильфона (термочутливого елемента в складі регулятора). Причина в тому, що ресурс цих приладів, що випускаються німецькою фірмою RANCO, становить близько 5 років. У цій статті ми зупинимося на виявленні несправностей терморегуляторів серії «К» в холодильниках «Stinol-101/103», а також порядку їх заміни.
Примітка.
• Відмінність холодильників STINOL моделей 101 і 103 в тому, що в другій встановлено два компресора (окремо на холодильну і морозильну камери). Схеми включення компресорів в цих холодильниках практично ідентичні, за винятком типів елементів системи автоматики (див. Відповідно рис. 1 і 2).
• У статті не наводяться дефекти холодильників, викликані несправністю компресорів, теплових і пускових реле, а також інших елементів.
Можливі дефекти холодильників, при яких потрібна перевірка, а при необхідності і заміна регуляторів температури
1. Компресор холодильника не включається при будь-якому положенні ручки регулятора температури. При пересуванні ручки в положення ВИМКНЕНО відсутня характерне клацання.
2. Компресор холодильника постійно працює навіть в положенні ручки регулятора температури ВИМКНУТО. Температура в морозильній і холодильній камерах (МК і ХК) значно нижче норми.
3. Температура в МК і ХК вище норми навіть при максимальному положенні (крайньому за годинниковою стрілкою) ручки регулятора температури.
Заміна та перевірка терморегулятора холодильної камери

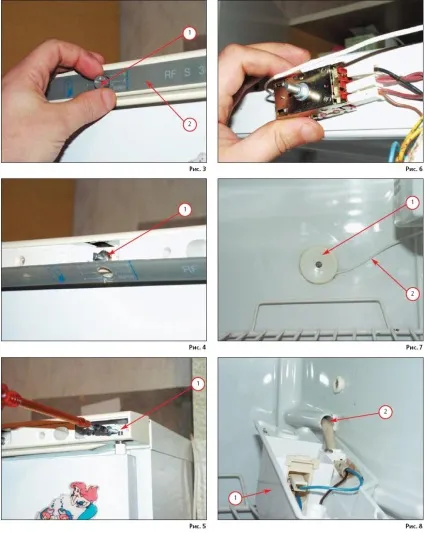

На прикладі холодильника «Stinol-103» розглянемо порядок заміни терморегулятора ХК типу К-59 (маркування типу і номерів висновків нанесена на його корпусі). Етапи заміни показані на рис. 3-9.
За допомогою шила або тонкої викрутки піддягають ручки регуляторів температури і знімають їх (на рис. 3 показана ліва ручка).
Примітка.
У холодильнику «Stinol-101» є тільки одна ручка регулятора температури.
Потім знімають декоративну накладку 2. Накладка має 6 виступів, які утримують її в приладовій панелі управління. Два виступу знаходяться з боків накладки і по два (знизу і зверху) на відстані 17 см від її країв. Так як накладка виконана з крихкого матеріалу, при її демонтажі дотримуються обережності. Знявши накладку, відвертають гайки 1 кріплення регуляторів температури (рис. 4). Потім відвертають шестигранні гвинти кріплення панелі приладів управління. Слід врахувати, що при знятті панелі останніми відвертають гвинти кріплення навішування двері 1 (рис. 5). Двері при цьому необхідно підтримувати. Відвернувши всі гвинти, піднімають панель і знімають двері. Потім на задній частині холодильника відвертають гвинти кріплення і знімають верхню кришку.
Виймають терморегулятор з приладової панелі (рис. 6), попередньо відключивши від нього контактні з'єднувачі. Щоб не переплутати з'єднувачі при
підключенні нового регулятора, їх слід промаркувати.
У ХК відвертають пластмасову накладку 1 (рис. 7) і звільняють капілярну трубку 2. Знімають блок освітлення 1 (рис. 8), попередньо вивернувши втоплений в його корпусі гвинт. Витягають капілярну трубку терморегулятора назовні через отвір 2.
Встановлюють і підключають новий терморегулятор. При цьому звертають особливу увагу на те, щоб не пошкодити капілярну трубку. На кінці трубки є ділянка, де відсутня ізоляційний матеріал. При монтажі трубки стежать за тим, щоб цей кінець був повністю прихований під декоративною накладкою 1 (рис. 7). Щоб зберегти герметичність ХК, закривають отвір на задній частині холодильника, що утворилося при монтажі / демонтажі капілярної трубки, пластичної масою 1 (рис. 9). Так як довжина капілярної трубки значно більше необхідної, її акуратно укладають в вільні порожнини під верхньою кришкою холодильника.
Збірку холодильника виконують у зворотній послідовності.
Слід врахувати, що після установки двері гвинти кріплення її навішування 1 (рис. 5) загортають в останню чергу.
Перевірка терморегуляторів
Зрозуміло, що терморегулятори в домашніх умовах перевірити неможливо, для цього потрібне спеціальне обладнання. Однак є простий спосіб перевірки «на око» цих приладів. При кімнатній температурі контакти 3 і 4 терморегуляторів серії «К» повинні бути замкнуті. При виникненні ознак несправності 1 (див. На початку статті), замикають перемичкою його конт. 3 і 4. Якщо після цього компресор включиться, можна зробити висновок, що терморегулятор несправний, і його необхідно замінити.
Слід зазначити, що терморегулятори мають настроювальні гвинти. Вони, як правило, зафарбовані фарбою і їх регулювання без спеціального обладнання не рекомендується.
У таблиці наведено технічні характеристики терморегуляторів серії «К».
* Регульований діапазон
- це різниця між точкою замикання в найбільш «теплом» положенні терморегулятора і точкою замикання в найбільш «холодному» положенні. Для терморегуляторів К52, К59, К61 цей параметр передбачає різницю між точками розмикання в найбільш «теплом» положенні і в найбільш «холодному».
