Пересвет (тюнінг підсвічування) панелі приладів лада гранта, калина 2
Приладову панель Гранти або Калини можна назвати сучасною. Підтвердженням цьому може бути не тільки її зовнішній вигляд, а й використання для підсвічування показань і індикаторів світлодіодів, а не ламп. Розглянемо, яким чином можна змінити штатний зелений колір підсвічування щитка приладів.
Які світлодіоди вибрати для підсвічування панелі приладів

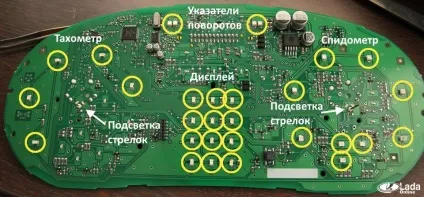

Для підсвічування показань в комбінації приладів Гранти або Калини використовуються зелені світлодіоди SMD-3528. Замість них можна використовувати SMD світлодіоди різної яскравості. Ось найбільш часто використовувані:
- дуже яскраві SMD 5050 (світловий потік - 15 Люмен);
- яскраві SMD 3825 (яскравість 7-9 Люмен)
- середньої яскравості SMD 3528 (близько 5 Люмен);
- середньої яскравості SMD 3028 (близько 5 Люмен);
- не яскраві SMD 3020 (близько 4 Люмен);
- не яскраві SMD 3014 (близько 3 Люмен).
Цифри після SMD означають співвідношення ширини і довжини, наприклад, світлодіод SMD 3528 має розміри 3,5 мм на 2,8 мм.
Орієнтовна різниця в яскравості світлодіодів показана на фото:
Як змінити колір підсвічування комбінації приладів
1. Використовувати SMD потрібного кольору. Наприклад, для підсвічування однієї частини панелі взяти білі світлодіоди, а для іншого - сині.

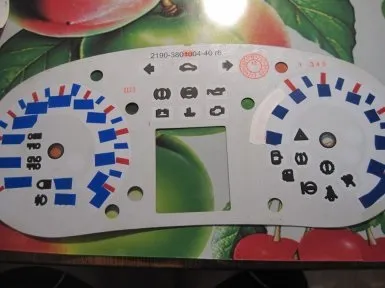

2. Використовувати разом з білими світлодіодами світлофільтр (ізоляційну стрічку або плівку різних кольорів). Наклеюємо її на потрібну ділянку, в результаті чого отримуємо підсвічування потрібного кольору. Щоб змінити колір, не потрібно використовувати паяльник, досить розібрати щиток приладів і наклеїти плівку іншого кольору.

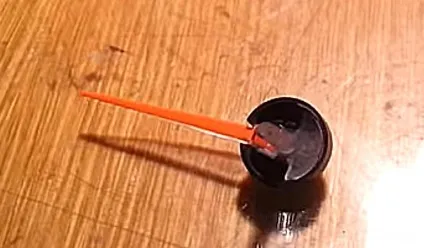

Варто відзначити, що на стрілках є жовтогаряче напилення. Щоб змінити підсвічування стрілок слід стерти лак рідиною для зняття лаку і при необхідності нанести новий лак відповідного кольору. Інший варіант - використовувати світлодіоди для стрілок потрібного кольору.
Змінити підсвічування екрану (дисплея) можна не тільки шляхом заміни його світлодіодів, але і за допомогою перевертання плівки. Спочатку віддираємо плівку з дисплея, очищаємо залишки клею розчинником і приклеюємо плівку зворотною стороною. Виходить інверсія дисплея панелі:
3. Використовувати RGB-SMD світлодіоди. Якщо хочеться міняти колір підсвічування в один момент. В цьому випадку доведеться додатково виводити керування перемиканням.
Пересвет приладової панелі своїми руками
Буде потрібно: зняти і розібрати комбінацію приладів. SMD світлодіоди (випаять з LED-стрічки або світлодіодної лампи), паяльник.
Процес заміни світлодіодів на платі панелі приладів полягає в тому, щоб випаять штатний SMD світлодіод і впаяти на його місце новий. В ході такого тюнінгу варто враховувати кілька важливих моментів:
- не поспішайте, щоб не пошкодити струмопровідні доріжки плати;
- слідкуйте за правильністю полярності (SMD світлодіоди мають скіс на одній зі сторін, встановлюйте новий світлодіод в такому ж положенні);
- не перегріватися світлодіоди, через високу температуру вони можуть вийти з ладу;
Після перепаювання потрібних світлодіодів рекомендується перевірити підсвічування. Щоб підключити комбінацію приладів будинку потрібно подати на 19 і 21 контакти +12, а «масу» до 17. Також переконатися у справності встановлених світлодіодів можна за допомогою мультиметра в режимі «тестер», підбиваючи щупи до светодиоду згідно полярності (червоний щуп - плюс) :
Нагадаємо, на сайті представлені інші доробки щитка приладів, наприклад, його можна перепрошити і встановити датчик температури зовнішнього повітря.
