Перекриття при будівництві будинку

Існує кілька видів перекриттів: надпідвальні, міжповерхові і горищні. Перекриття повинні володіти такими якостями, як міцність, жорсткість, водонепроникність, слабка звукопровідність, вогнестійкість і довговічність.

Як правило, для дачних будиночків застосовують перекриття каркасної конструкції.

Каркасні перекриття складаються з балок із заповненням та можуть бути з відкритими балками, з підшивкою і ізоляційним шаром по накату і з ізоляційним шаром без накату. Найпростішими з них є конструкції перекриттів з відкритими балками (рис. 49).

Перекриття при будівництві будинку

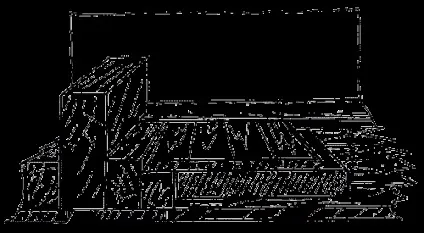

Мал. 49. Перекриття з відкритими балками

Балки роблять тільки з хвойних порід дерева. Перед використанням їх просушують на відкритому повітрі протягом 3-4 місяців.

Перетин балок залежить від ширини прольоту і відстані між балками, тому при зведенні перекриттів рекомендується користуватися такими даними:

1. Ширина прольоту - 2м; відстань між балками - 1м; перетин балок - 12 x 6 см.

2. Ширина прольоту - 2м; відстань між балками - 0,6 м; перетин балок - 10 x 7 см.

3. Ширина прольоту - 2,5 м; відстань між балками - 1м; перетин балок - 14 x 10 см.

4. Ширина прольоту - 2,5 м; відстань між балками - 0,6 м; перетин балок - 12 x 8 см.

5. Ширина прольоту - 3м; відстань між балками - 1м; перетин балок - 16 x 11 см.

6. Ширина прольоту - 3м; відстань між балками - 0,6 м; перетин балок - 14 x 9 см.

7. Ширина прольоту - 3,5м; відстань між балками - 1м; перетин балок - 18 x 12 см.

8. Ширина прольоту - 3,5м; відстань між балками - 0,6 м; перетин балок - 15 x 10 см.

9. Ширина прольоту - 4м; відстань між балками - 1м; перетин балок - 20 x 12 см.

10. Ширина прольоту - 4м; відстань між балками - 0,6 м; перетин балок 16 x 12 см.

11. Ширина прольоту - 4,5м; відстань між балками - 1м; перетин балок 22 x 14см.

12. Ширина прольоту - 4,5м; відстань між балками - 0,6 м; перетин балок 18 x 14см.

13. Ширина прольоту - 5м; відстань між балками - 1м; перетин балок 22 x 16 см.

14. Ширина прольоту - 5м; відстань між балками - 0,6 м; перетин балок 18 x 14см.

15. Ширина прольоту - 5,5 м; відстань між балками - 1м; перетин балок 24 x 16 см.

16. Ширина прольоту - 5,5 м; відстань між балками - 0,6 м; перетин балок 20 x 14см.

17. Ширина прольоту - 6м; відстань між балками - 1м; перетин балок 25 x 18 см.

18. Ширина прольоту - 6м; відстань між балками - 0,6 м; перетин балок 22 x 14см.

надпідвальні перекриття

Надпідвальні перекриття можуть бути дерев'яними балочними або бетонними. Якщо вирішено зводити дерев'яні перекриття. то прольоти роблять невеликими (2-6 м), щоб перекриття були більш міцними і могли витримувати великі навантаження. Для спорудження основної несучої конструкції краще взяти бетонну або оброблену антисептиком дерев'яну балку. Обробляти дерев'яну балку антисептиком потрібно для того, щоб вона не стала непридатною завчасно.

Перекриття роблять наступним чином (рис. 50): на лаги (балки) прибивають 2 жорсткі плити обшивки, оброблені в нижній частині антисептиком, з інтервалом для несучої поздовжньої балки. Поверх них кладуть теплоізоляційні плити товщиною 15см.

Перекриття при будівництві будинку

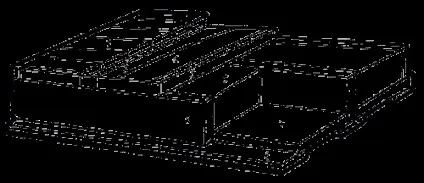

Мал. 50. Дерев'яне надпідвальне перекриття: 1 - статеві дошки; 2 - повітряна подушка; 3 - поперечні балки; 4 - теплоізоляційна плита; 5 - несуча поздовжня балка; 6 - теплоізоляційна плита; 7 - жорстка плита обшивки; 8 - лага

Потім прибивають 3 несучі поздовжні балки, що мають перетин 50 x 20 см, через інтервал 60 см. Конструкцію покривають теплоізоляційної плитою шириною 56,5 і товщиною 10 см. До крайках цієї плити прибивають поперечні балки перетином 5 x 10 см. Потім настилають дошки підлоги так , щоб між ними і теплоізоляційної плитою була повітряна подушка.

Для виготовлення бетонних перекриттів (рис. 51) використовують багатопустотні плити шириною 120см. Як правило, їх застосовують при широких прольотах (до 12м). В плиту слід вмонтувати стовпи перетином 5 x 10см і висотою 24см. Потім навколо них і під ними кладуть шар бітуму.

Перекриття при будівництві будинку

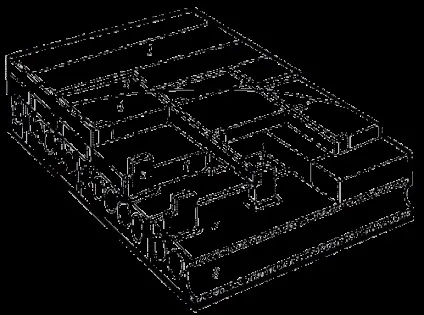

Мал. 51. Бетонна надпідвальне перекриття: 1 - статеві дошки; 2 - повітряна подушка; 3 - поздовжні балки; 4 - теплоізоляційна плита; 5 - стовпи висотою 24 і перетином 5 x 10см; 6 -теплоізоляціонная плита; 7 - бітумний шар; 8 - багатопустотна залізобетонна плита

Між стовпами укладають теплоізоляційну плиту шириною 61 і товщиною 15см. Поверх неї кладуть ще одну теплоізоляційну плиту шириною 56,5 і товщиною

10см. До крайках теплоізоляційної плити прибивають поздовжні балки перетином 5 x 10см. Потім настилають статеві дошки таким чином, щоб між ними і теплоізоляційним шаром була повітряна подушка.

Горищні та міжповерхові перекриття

У горищних і міжповерхових перекриттях балки спираються на стіни одними кінцями, тому, щоб вони не прогиналися і не ламалися, їх слід укладати через 1 м, але не більше ніж через 1,5 м. Висота балок повинна складати 1/24 частина їх довжини. Замість бруса для балки можна використовувати з'єднані дошки, загальне перетин яких одно перетину бруса. Дошки скріплюють цвяхами, забиваючи їх у шаховому порядку, і ставлять на ребро.

Кінці балок в горищних і міжповерхових перекриттях потрібно закладати в стіни. Для цього їх врубують на всю товщину стіни в верхні вінці будови (якщо будова дерев'яне) або укладають в заздалегідь залишені для них гнізда, які повинні бути глибиною приблизно 20-25 см (якщо будова з каменю). Щоб кінці балок згнили, в кам'яному будинку між ними і стінами роблять проміжок в 4-5 см. Всі гнізда повинні бути на одному рівні, тому для їх вирівнювання використовують бетонний розчин, а поверх нього кладуть 2 шари рулонного матеріалу. Кінці балок обробляють антисептиком, добре просушують, промаслюється на довжину, рівну глибині гнізда, і обмотують руберойдом. Торці балок залишають незакритими і непромасленнимі. Після того як балки будуть закладені в гнізда, верх балок і бічні частини покривають цементним розчином, в який додають щебінь.

заповнення перекриттів

До складу міжповерхових перекриттів входять балки, накат, підлогу і засипка. Для того щоб зробити накат, до балки прибивають цвяхами черепні бруски з перетином 4 x 4 см (рис. 52).

Перекриття при будівництві будинку

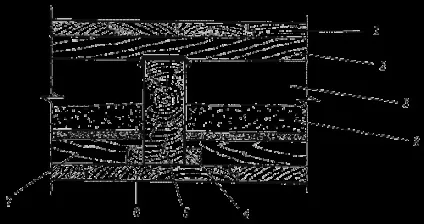

Мал. 52. Міжповерхове перекриття по дерев'яних балках: 1 - підлогу; 2 -лага; 3 - толева прокладка; 4 - черепної брусок; 5 - балка; 6 - підшивка; 7 - накат; 8 - засипка (утеплювач)

Накатні плити щільно приганяють одна до одної і з'єднують їх в чверть. При цьому стежать, щоб вони були на одному рівні з нижньою частиною балки. На накат кладуть шар рулонного матеріалу, поверх якого насипають засипку або укладають утеплювач (як утеплювач, особливо для горищних перекриттів, найкраще використовувати мінераловатні плити). Засипку чи утеплювач також покривають шаром рулонного матеріалу. Потім на балки (лаги), закриті толем, настилають підлоги.

Заповнювати горищні перекриття можна і таким способом: на накат кладуть шар руберойду або наносять на нього шар глінопесчаном мастила. Після того як мастило підсохне, роблять засипку з тирси, аглопорита (штучного пористого заповнювача, що нагадує гравій), дрібного шлаку або стружки.

Товщину засипки вибирають в залежності від використовуваного матеріалу, його об'ємної ваги (кг / куб. М) і середньої зимової температури в тій місцевості де будується будинок:

1. Шлаки котельний (1000 кг / куб. М): при температурі -15 ° С - 13см; при температурі -20 ° С - 16см; при температурі -25 ° С - 19см.

2. Стружки деревні (300 кг / куб. М): при температурі -15 ° С - 6 см; при температурі -20 ° С - 7 см; при температурі -25 ° С - 8 см.

3. Тирса деревинна (250 кг / куб. М): при температурі -15 ° С - 5 см; при температурі -20 ° С - 5 см; при температурі -25 ° С - 6 см.

4. Аглопорит (800 кг / м3): при температурі -15 ° С - 10см; при температурі -20 ° С - 12 см; при температурі -25 ° С - 14см.
