Привіт всім! Раніше я вже писав статтю про те, за допомогою контролера. Сьогодні я поділюся з вами ще одним чудовим рішенням для підключення ide пристрої до нової материнської плати. До того ж, це рішення недороге і досить універсальне.

Займаючись оновленням заліза одного комп'ютера, я зіткнувся з вибором: чи варто купувати новий оптичний привід, або можна використовувати старий, який має IDE роз'єм. На нову материнську плату цього роз'єму, природно, немає, а на мою пропозицію взагалі не ставити привід, власник комп'ютера твердо позначив, що дисками він користується часто і з задоволенням.

Вартість нового оптичного приводу з сучасним SATA роз'ємом не так велика - близько 600-700 рублів, але тоді незрозуміло, що робити зі старим пристроєм, адже воно відмінно працює. А зекономлені гроші краще пустити в поліпшення продуктивності нового комп'ютера.

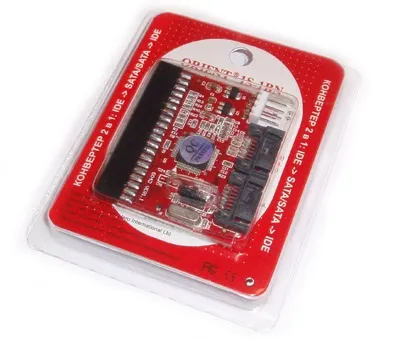

Трохи полазити в інтернеті, я натрапив на таку чудову штуковину:

Аналогічні адаптери можна замовити з Китаю за смішними цінами тут: - перевірений надійний магазин з гарантією, послугами якого я користуюся досить часто.

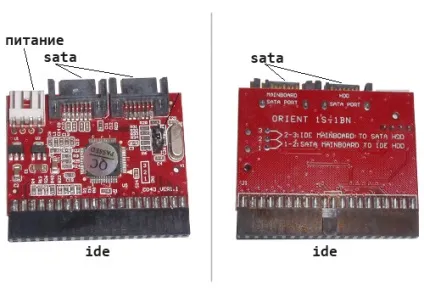

Це перехідник SATA - IDE і навпаки IDE - SATA. Він має досить компактні розміри і коштує всього 200 рублів! Очевидно, що купити такий перехідник вигідніше, ніж купити новий привід.

Найпрекрасніше то, що він працює в обидві сторони. Тобто, ми можемо підключати старе IDE пристрій до нової материнської плати, або навпаки до материнської плати, яка не має SATA роз'ємів можна підключити SATA привід або жорсткий диск. І в тому, і в іншому випадку ми можемо істотно заощадити.

Підключаємо перехідник в IDE роз'єм і далі з'єднуємо привід або жорсткий диск звичайним SATA кабелем. Харчування для перехідника підключаємо в білий роз'єм проводом від БП (таким же роз'ємом як для підключення дисковода).

В цілому, підключення пристрою через такий перехідник не викликає труднощів, але тут потрібно бути уважним. На переходнике є маркування для SATA висновків (див. Праве фото вище). Один SATA роз'єм використовується в разі підключення IDE пристрою до материнської плати, інший навпаки, якщо до старої материнської плати потрібно підключити SATA пристрій.

Крім різних роз'ємів, на контролері є перемичка для вибору режиму:

Відповідно, перемкнув потрібні контакти 2-3 або 1-2. ми говоримо пристрою, який саме тип підключення нам необхідний.

У будь-якому випадку, просто поекспериментувавши з проводами і перемичкою, можна домогтися потрібного результату, і можна не боятися що що-небудь згорить (перевірено на власному досвіді 🙂).

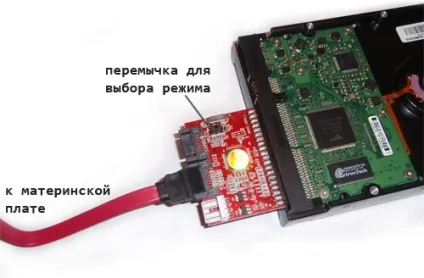

Підключення IDE жорсткого диска або приводу буде виглядати наступним чином:

Підключивши оптичний привід через такий перехідник, я вирішив купити собі такий самий. Нехай лежить, впевнений, за таку ціну він точно стане в нагоді. )

P.S. Для тих у кого не виходить підключити жорсткий диск через перехідник (не визначається в системі або в bios), можуть спробувати поставити перемички на самому IDE диску в положення master або slave. Спробуйте різні варіанти. Все обов'язково вийде. (Спасибі! За доповнення Олексію Щукін)
