Парове опалення в приватному будинку, паровий котел своїми руками

Нині парове опалення житлових будинків вважається пережитком минулого. В принципі, пар ніколи в опалювальні системи квартир і не подавався, а тільки від котелень до теплових пунктів. Цей вислів давно стало звичним і в простолюдді означає якраз звичайне водяне опалення. Проте в інтернеті часто можна зустріти рекомендації про те, як треба монтувати в приватних будинках парові системи. У даній статті буде роз'яснено, чому обігрівати своє житло паром неприпустимо.

Особливості парового опалення

У радянські часи на багатьох промислових підприємствах, чиї котельні виробляли пар для технологічних потреб, організовувалося опалення, де він служив теплоносієм. Як батарей застосовувалися регістри або сталеві конвектори, а котел для парового опалення забезпечував тиск в системі 3 Бар і вище при температурі теплоносія понад 130 ºС. При цьому поверхня регістрів становила небезпеку опіків для працівників підприємства.

З тих пір на переважній більшості підприємств пройшла реконструкція та здійснено перехід на водяне або повітряне опалення. Але, як ми вже відзначали, безліч інтернет-ресурсів дають рекомендації по монтажу парового опалення в приватних будинках, що само по собі нонсенс. Це мотивується тим, що система парового опалення в приватному будинку:

• не вимагає радіаторів великих розмірів, тому що температура теплоносія набагато вище;
• забезпечує дуже швидкий прогрів приміщень;
• потребує трубопроводах меншого діаметру, ніж водяна;
• обійдеться дешевше в обладнанні і монтажі.

Щоб розвіяти всі міфи і позбавити домовласників від непоправних помилок або марної трати часу на вивчення всіх аспектів, ми розглянемо принцип роботи парового опалення і перерахуємо всі його особливості. Отже, спочатку котельня установка виробляє пар певної температури і тиску, ці параметри безпосередньо пов'язані між собою. Наприклад, при температурі 133 ° С тиск пара становить 3 Бар, при 140 ° С - 3.5 Бар, а при 144 ° С - 4 Бар.

Пар під тиском рухається по трубопроводу, чий діаметр повинен бути більше, ніж для такої ж маси води. Віддаючи тепло в радіаторах, він конденсується, але лише частково, в результаті чого виходить пароводяна суміш. Рухаючись назад по конденсатопроводу, вона проходить процес вторинного скипання, що загрожує гідроударами. Щоб парове опалення на дровах або іншому паливі функціонувало нормально, слід виконати такі вимоги:

• щоб позбутися від пароводяної суміші, на кожній гілці потрібно ставити спеціальний роздільник - конденсатовідвідник;
• систему можна збирати тільки зі сталевих безшовних труб (наприклад, по ГОСТ 8732-78). Труби водогазопровод, мідні, а тим більше полімерні використовувати для пара неприпустимо;
• все опалення приватного будинку має монтуватися на фланцях або зварюванні, звичайні муфтові з'єднання потечуть через півроку;
• запірно - регулююча арматура теж потрібна спеціальна, призначена для роботи з паром.

Про парових котлах і їх обв'язки

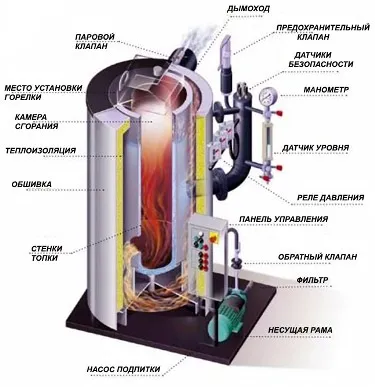

Теплова установка для виробництва пара не в приклад складніше водогрійного котла. Їй доводиться працювати з високим тиском і температурою, тому якість застосовуваного металу вище, а товщина - більше. Крім того, агрегат обладнаний дорогою апаратурою автоматики і безпеки. Нижче на малюнку представлена ​​схема парового котла:

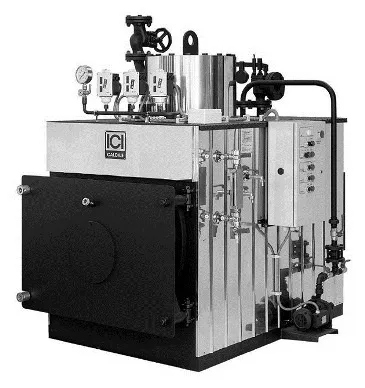

Примітка. У вертикальних версіях парових агрегатів пальник встановлюється зверху, а в горизонтальних - збоку.

В силу екстремальних умов роботи установка котла включає в себе і забезпечення водопідготовки. Так, проста вода з крана тут не підійде, її треба обов'язково знесолити, очистити і видалити розчинений кисень. В іншому випадку змійовик, де відбувається випаровування води, вийде з ладу дуже швидко. На трубопроводі, що подає теплогенератора встановлюється сепаратор, що не пускає в труби не випаровування воду.

Що стосується циркуляції, то насос для парового опалення тут працює інакше. Пар рухається по трубах самостійно, як і конденсат. Останній надходить в накопичувальну ємність, встановлену в котельні, звідки насос підживлення закачує його в котел у міру необхідності для повторення циклу.

З вищесказаного напрошується висновок, що паровий генератор складніше, дорожче і набагато більш вимогливим водогрійного. Не може йти й мови про те, щоб виготовити паровий котел своїми руками, це занадто небезпечний експеримент.

Схема парового опалення

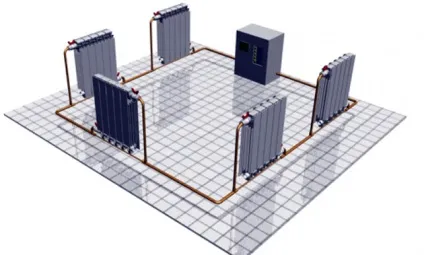

За великим рахунком, схеми систем опалення для пара і води практично однакові. Тільки у випадку з парою ускладнюється підключення до котла, з'являється додаткова накопичувальна ємність для конденсату (ресивер) і апарати водопідготовки, що і продемонстровано на схемі:

Незалежно від того, своїми руками ви збираєтеся вмонтовувати опалення, або наймати фахівців, ми представимо 5 аргументів, чому воно не повинно бути паровим:

• парове опалення травмоопасно: розігріті до 130 ºС радіатори і труби - джерело опіків для вас і ваших дітей;
• відсутність економії: здійснювати регулювання температури в приміщеннях, що обігріваються паром, практично неможливо;
• покупка і монтаж парових котлів, а також спеціальної арматури обходиться набагато дорожче традиційних водяних систем;
• введення в експлуатацію обладнання, що виробляє пар, вимагає дозволу від відповідних органів контролю;
• обладнання для генерації пари є джерелом підвищеної небезпеки. Його сфера застосування - промислове виробництво.

Водяне опалення від печі

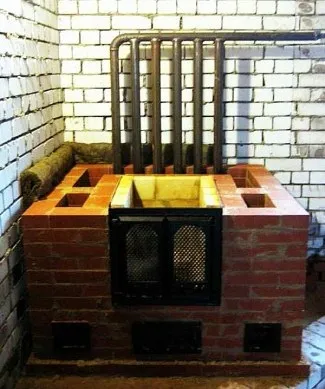

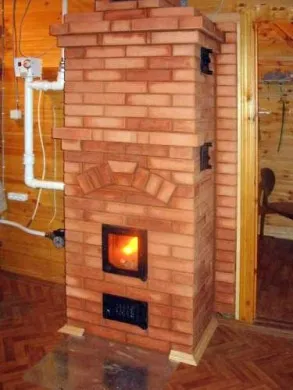

Існує таке поняття, як пічне парове опалення, введене в ужиток ще нашими дідами. Але ніякого пара в трубопроводах тут немає, це водяна система з радіаторами, що працює від теплообмінника, встановленого в топці або газоході печі. Теплообмінники для цих цілей бувають двох типів: у вигляді змійовика або ємності з патрубками. Бак зазвичай варять з нержавіючої сталі, а змійовик роблять з товстостінних сталевих труб.

Порада. Коли планується зробити обігрів на дачі або в іншій будівлі з періодичним способом топки, то щоб уникнути розморожування батарей і теплообмінника в печі в систему необхідно залити рідину, що не - антифриз.

Щоб зробити парове опалення від грубки, потрібно виконати трубну розводку і встановити радіатори. Як правило, потужності теплообмінника вистачає на хороший нагрів 2-4 батарей, на це кількість і треба орієнтуватися. Систему можна зробити самопливної, але це захарастить ваш будинок трубами великого діаметру. Якщо немає гострої необхідності, то краще встановити циркуляційний насос і прокласти магістралі над підлогою.

Як і у випадку з котлами, які спалюють тверде паливо, на що подає трубопровід слід встановити групу безпеки. Процес горіння в топливнике не завжди вдається проконтролювати або вчасно припинити, так що наявність запобіжного клапана з манометром не завадить. Оптимальний варіант, при якому перегрів пічного бака практично неможливий - це наявність теплоаккумулятора.

висновок

Використовувати при обігріві приватного будинку в якості теплоносія водяна пара - це дорого, неефективно і просто небезпечно. З цих причин від подібного опалення відмовляються навіть промислові підприємства, що виробляють пар на технологічні потреби.
