Панель приладів і клавішні вимикачі автомобіля ваз 2107

Примітка

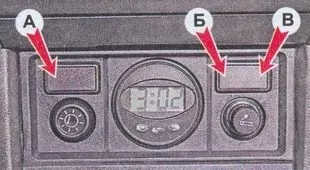

На центральній консолі панелі приладів автомобіля ваз 2107 встановлені додаткові контрольні лампи:

А - непристебнуті ременів безпеки (лампа панелі приладів загоряється червоним світлом при включенні запалення, якщо не пристебнутий ремінь безпеки водія; встановлений на частини автомобілів ваз 2107);
Б - включення обігріву заднього скла (лампа панелі приладів загоряється помаранчевим світлом при включенні обігріву заднього скла і включеному запалюванні);
В - аварійний стан робочої гальмівної системи (лампа панелі приладів ваз 2107 загоряється червоним світлом при зниженні рівня рідини в бачку гідроприводу гальм нижче допустимого рівня і включеному запалюванні) 8 - добовий лічильник пройденого шляху автомобіля ваз 2107;
9 - контрольна лампа резерву палива. Загоряється на панелі приладів автомобіля ваз 2107 жовтим світлом, якщо в паливному баку залишилося менше 6,5-4 л палива;
10 - покажчик рівня палива;

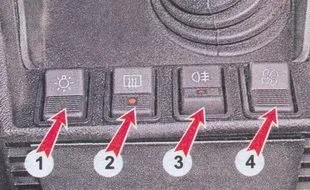

Клавішні вимикачі автомобіля ваз 2107:

1 - вимикач зовнішнього освітлення. Трьохпозиційний вимикач має три фіксованих положення. У першому - зовнішнє освітлення вимкнене; у другому - включені габаритне світло, лампи освітлення номерного знака і лампи підсвічування приладів; в третьому - додатково вмикається ближнє світло фар на автомобілі ваз 2107;
2 - вимикач обігріву заднього скла. Обігрів заднього скла включається натисканням на клавішу при включеному запалюванні;
3 - вимикач протитуманного світла в задніх ліхтарях.
Протитуманний світло на автомобілі ваз 2107 включається натисканням на клавішу при включеному ближньому світлі фар;
4 - перемикач режимів роботи вентилятора обігрівача. Перемикач забезпечує дві швидкості обертання вентилятора - малу і велику.

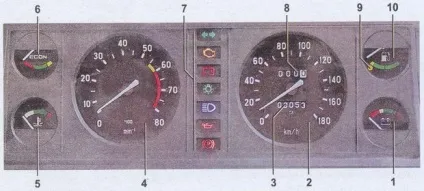

приладова панель автомобіля лада ваз 2107:
1 - вольтметр;
2 - спідометр (покажчик швидкості руху автомобіля ваз 2107);
3 - одометр (лічильник пройденого шляху);
4 - тахометр. Вказує частоту обертання колінчастого вала. Жовта зона шкали позначає режим роботи двигуна автомобіля ваз 2107 з високою частотою обертання колінчастого вала, червона зона - недопустимі режими. Максимально дозволені обороти двигуна - 6000 об / хв;
5 - покажчик температури охолоджуючої рідини. Стрілка в зеленій зоні шкали вказує на нормальну температуру охолоджуючої рідини. Червона зона - перегрів двигуна. Забороняється експлуатувати автомобіль ваз 2107 при температурі охолоджуючої рідини понад 118 ° С;
6 - економетр.
Допомагає підібрати найбільш економічний (з точки зору витрат палива) режим роботи двигуна при русі автомобіля ваз 2107. При цьому стрілка приладу економетра знаходиться в зеленій зоні шкали;
7 - блок контрольних ламп:
- включення покажчиків повороту (загоряється зеленим миготливим світлом при включенні правого або лівого повороту);
- несправності системи управління двигуном (підключається на автомобілі ваз 2107 з інжекторним двигуном. Лампа на панелі приладів загоряється помаранчевим світлом при включеному запалюванні і гасне після запуску двигуна). При несправності в системі сигналізатор блимає або горить постійно.
Експлуатація автомобіля ваз 2107 не забороняється, так як система перейде на резервний режим роботи (з втратою потужності і збільшенням витрати палива). Несправність автомобіля ваз 2107 усуньте самостійно або в спеціалізованій майстерні;

- лампа заряду акумуляторної батареї. При включенні запалювання лампа заряду акумулятора на панелі приладів загоряється червоним світлом і гасне після запуску двигуна на автомобілі ваз 2107. Якщо лампа заряду акумулятора на приладовій панелі ваз 2107 продовжує горіти після запуску двигуна, то це вказує на відсутність заряду акумуляторної батареї. Причиною може бути недостатнє натяг ременя приводу генератора, несправність генератора або ланцюга контрольної лампи заряду акумулятора. Подальший рух на автомобілі ваз 2107 з палаючої лампою заряду акумулятора може призвести до повного розряду акумулятора і зупинки двигуна, а також до виникнення пожежі (в разі, якщо несправність викликана замиканням електропроводки);
- включення габаритного світла (лампа на приладовій панелі ваз 2107 загоряється зеленим світлом при включенні габаритних вогнів);
- включення дальнього світла фар (лампа на панелі приладів ваз 2107 загоряється синім світлом при включенні дальнього світла фар);
- недостатній тиск масла. При включенні запалювання лампа тиску масла на приладовій панелі загоряється червоним світлом і гасне після запуску двигуна. Якщо лампа тиску масла на приладовій панелі продовжує горіти після запуску двигуна на автомобілі ваз 2107, то це вказує на низький тиск масла в системі змащення двигуна. Щоб уникнути виходу з ладу двигуна його слід заглушити і усунути причину несправності; - щоб активувати ланцюгове гальмо (лампа приладовій панелі загоряється червоним світлом при включеному запалюванні і піднятому важелі гальма стоянки).
