Пальово-стрічковий фундамент як правильно розрахувати проект

Фундамент для капітальних будівель, для цегельних будинків і будинків побудованих з блоків.

Як правило, вже на стадії проектування майбутньої споруди вже підбирається оптимальний фундамент. Але багато приватних забудовників не мають багато грошей, щоб наймати спеціалізовані компанії, розробляти детальний проект, підключати багато робочих рук, до того іноді грає важливу роль час на зведення підстави. Саме з цих причин користується популярністю стрічкове підстава, розрахунок і зведення якого робиться самостійно.

Також, особливо при будівництві на сипучих і рухливих грунтах, поряд з стрічковим типом підстави, використовують також металеві, бетонні або залізобетонні палі. Так в результаті виходить свайно-стрічковий фундамент. Його розрахувати не складе труднощів, верхня стрічкова частина призначена для передачі навантаження від самої споруди рівномірно на всі встановлені палі. Але вже на стадії проектування будівлі потрібно чітко розрахувати всі допустимі навантаження, врахувати похибки і видати забудовнику готовий проект.

Така підстава завжди проектується для споруд, які зводяться на болотистій місцевості, на будь-яких слабких грунтах, якщо під ними є шар кам'янистого грунту. Причина тут криється у фінансовій складовій, адже дістати до міцної грунту складно через великі витрати на земельні роботи. Тому і фінансовий розрахунок стрічкового монолітного підстави в таких випадках ніхто не проводить. Зрозуміло, що без гідроізоляції нижньої поверхні плити не обійтися, але це невеликі фінансові витрати.

Технологія зведення такого типу фундаменту

Схема свайно-стрічкового фундаменту

Пальово-стрічковий фундамент можна побудувати самостійно за лічені дні, причому тут не грають великої ролі погодні умови. Відповідно, технологія зведення підстави гранично проста і складається з наступних етапів:

1. Проводиться геодезичне дослідження стану і типу грунту.
2. На підставі отриманих даних проводиться розрахунок майбутнього заснування і малюється схема із зазначенням місць розташування майбутніх гвинтових паль, їх типу і розмірів.
3. Знімається верхній шар землі, ретельно вирівнюється будівельний майданчик і усувається будь-яка рослинність.
4. Відповідно до розробленого проекту проводиться розмітка місць установки гвинтових паль.
5. Вибираються палі. Їх характеристики можна взяти з проекту і застосувати на практиці, але, як правило, проектувальники завжди дають дворазовий резерв по міцності і допустимим навантаженням. Якщо проводити розрахунок і малювати схему самостійно, тоді можна підібрати гвинтові палі з уже готових пропозицій. Вони бувають дерев'яні, металеві, бетонні та залізобетонні, а за структурою можуть бути повнотілі і пустотілі. Застосування на практиці знайшли круглі палі, тому що свердловини і так буряться круглої форми і така підстава простіше встановити. Також, щоб мінімізувати розрахунки і створити проект на швидку руку, можна використовувати фабричні гвинтові палі.

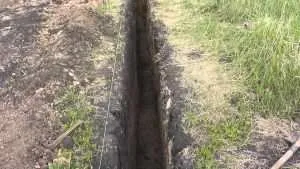

Траншея під стрічку фундаменту

Потім викопується траншея під стрічку фундаменту. Її глибина рідко перевищує 40 см, фактично, підготовчі роботи проводяться як при мелкозаглубленних стрічковому підставі.

Спочатку потрібно пробурити свердловини по кутах будівлі, а вже потім проміжні з розрахунку дистанції між ними до 1,5-2 метра. Глибина буріння до 3 метрів. Потім в кожній свердловині потрібно створити піщану подушку, яка буде захищати конструкцію від підтоплення.

Етап установки буронабивних паль. Спочатку в свердловини встановлюють азбестові або зроблені з руберойду труби діаметром до 15 см. Всередині потім будуть вертикальні арматурні прути з поздовжніми поясами жорсткості. Всі з'єднання прутів потрібно зварити. Якщо клієнт вирішив використовувати схему з гвинтовими палями, які вкручуються в землю, тоді армування не використовується.

Коли все палі будуть встановлені, починається процес облаштування стрічки. Спочатку виконується опалубка, яка кріпиться різними конструкціями, щоб її не видавив при заливці бетоном. Опалубка повинна бути за розмірами підстави, влаштована по всьому периметру будівлі без розривів. Стандартна ширина і висота становить до 40 см. Для опалубки можна успішно використовувати дерев'яні дошки або пластик, фактично будь-які рівні підручні матеріали.

Усередині опалубки встановлюють горизонтальні прути арматури, з'єднуються з прутами паль. Тут бажано використовувати гвинтове з'єднання, яке досить гнучке і не пошкоджує природну структуру металу.

Для захисту будівлі від зовнішнього впливу, а також дії холоду, на зовнішньої і внутрішньої поверхні стрічки передбачається гідроізоляція і теплоізоляція. Гвинтові палі в гідроізоляції не потребують.

гідроізоляція фундаменту

Принципова схема пристрою фундаменту

Як уже зазначалося, самі палі в процесі виробництва вже отримують необхідний рівень гідроізоляції. Для цього використовується азбестова труба або шари сполученого між собою руберойду. А ось стрічку потрібно гідроізолювати в будь-якому випадку, адже під впливом грунтових вод і морозу згодом бетон тріскає, і втрачає свою міцність. Тут відмінно підходить руберойд, деякі інші полімерні матеріали. Гідроізоляцію потрібно робити по зовнішній поверхні підстави, глибина залягання стрічки тут ролі не грає.

Незалежно від того, мелкозаглубленний або глубокозаглубленний фундамент, гідроізоляцію наносити потрібно в будь-якому випадку.

Різновиди даного виду фундаментів

Різновиди фундаменту на палях

Бувають такі конструкції з буронабивних або гвинтовими палями, а також мелкозаглубленние. Гвинтові паля - це металева труба з лопатями і гвинтовим різьбленням. Діаметр становить 57-133 мм, вони вкручуються в грунт до рівня твердих порід за допомогою спеціальної будівельної техніки. Довжина будівельних паль для приватних будинків і споруд становить 1650-3500 мм. Перед установкою рекомендується покрити метал спеціальними антикорозійними фарбами. Підбір паль проводиться в проекті, де є всі необхідні розрахунки.

Буронабивні палі встановлюються в готові свердловини, це азбестові труби з залитим всередину бетонним розчином. В якості опалубки і гідроізоляції підходять сталеві і азбестові труби, а також руберойд, картонні вироби використовувати не рекомендується.

Переваги та недоліки свайно-стрічкового фундаменту

• можливість будівництва будівель на схилах або на майданчиках зі складним рельєфом;
• підставу можна використовувати на слабких грунтах;
• низька вартість підстави;
• всі роботи по зведенню підстави цілком під силу зробити своїми руками.

• проектування і розрахунок конструкції - це тривалий і трудомісткий процес, зробити його самостійно складно;
• він не використовується для будівництва важких будівель;
• технологія не дозволяє створити під будівлею підвал або цокольний поверх;
• потрібно додатково встановлювати теплоізоляцію і гідроізоляцію.
