Особливості вентильованого конструкції даху

Технологія будівництва налічує не один десяток інженерних рішень, що стосуються конструкції даху. Комфорт мешканців цілком залежить від того, наскільки якісно і грамотно вона виконана. Вся міць стихії - дощ, вітер, снігопади і град - обрушується, насамперед, саме на дах, тому її конструкцію слід дуже добре продумати.

Особливі вимоги до конструкції покрівлі пред'являються в регіонах з високою вологістю, частими дощами або туманами. Вплив вологи значно скорочує термін служби дерев'яних конструкцій і покрівельного пирога навіть незважаючи на обробку спеціальними складами і пристрій гідроізоляції. Однак, звести до мінімуму проблему вогкості цілком можливо, допоможе в цьому пристрій вентильованої покрівлі.

Переваги вентильованого покрівлі

Конструкція вентильованого покрівлі розроблена досить давно, її висока ефективність доведена багаторічною практикою. Популярність цієї технології обумовлена такими перевагами:

високий ступінь захисту всіх верств покрівельного пирога від намокання;
відсутність здуття покриття даху;
можливість застосування органічних утеплювачів;
економічність за рахунок можливості монтажу поверх старого даху.

Якщо вентильована покрівля зводиться поверх старої конструкції. то остання «повертається до життя»: дерев'яні елементи знову стають сухими, видаляється волога з матеріалів покрівельного пирога. В результаті дах виходить як би подвійний. збільшується її стійкість до несприятливих погодних умов, а весь будинок стає по-справжньому теплим і затишним.

Вентильована покрівля: конструкція

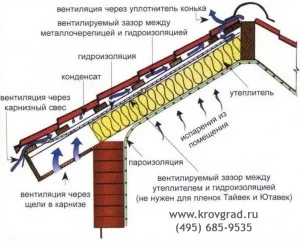

Влаштування вентильованої покрівлі передбачає циркуляцію повітря:

між шарами утеплювача та гідроізоляції;
між гідроізоляцією і покрівельним матеріалом;
в горищному просторі (як частина загальної вентиляції будинку).

Таким чином, вся конструкція покрівлі дуже добре продувається, в силу чого не тільки вдається позбутися від зайвої вологи, а й підтримувати оптимальний температурний режим. При цьому визначальну роль відіграє грамотний монтаж обрешітки.

Конструкція вентильованого покрівлі має ряд різновидів. які пов'язані з призначенням споруди. Для гаражів або господарських будівель застосовують неутеплений варіант. який складається з наступних компонентів:

кроквяна система;
решетування з дерев'яних рейок;
гідроізоляція;
дахове покриття.

В якості гідроізоляції використовують поліетиленову плівку. яку кріплять до кроквяних ніг на рейках.

Для опалювальних будівель в конструкцію даху додають плитний утеплювач і антиконденсатну плівку, яка захищає дерев'яні елементи від вологи, що конденсується. В цілому порядок шарів в такій покрівлі виглядає наступним чином:

два шари ламінованої плівки;
нетканий матеріал з високою вологопоглинаючого здатністю;
тканину з поліпропілену.

Важливою частиною покрівлі даного типу є віддушини, що знаходяться в нижній частині карнизів, а також вентильований коник.

Порядок розробки проекту

В ході проектних робіт по влаштуванню вентильованого покрівлі необхідно передбачити наступне:

Правильне водовідведення. Конструкція даху повинна бути такою, щоб вода безперешкодно стікала з її поверхні. Це особливо стосується плоских дахів, де внаслідок неправильного монтажу в покритті часто утворюються поглиблення, в яких накопичується вода.
Видалення пара виключно через дах.

Всупереч традиційним поняттям, стіни будинку з вентильованим дахом не повинні дихати. Для цього в їх конструкції присутній посилений шар пароізоляції.

Плоска вентильована покрівля

Такі дахи почали споруджувати в 80-х роках минулого століття. Саме в цей період з'явилася можливість пристрою утеплювача з вентиляційними каналами, що дозволяють видаляти надлишки вологи. Найбільшого поширення даху даного виду отримали при будівництві багатоквартирних будинків. Конструкція покрівлі складається з таких шарів:

залізобетонна плита перекриття, що одночасно є підставою для покрівельного пирога;
пароізоляція;
плитний утеплювач з мінеральної вати, всередині якого знаходиться оголовок аератора - вентиляційної труби (по цій трубі і відводяться надлишки вологи);
стяжка з цементно-піщаного розчину;
гідроізоляція на основі бітумних матеріалів;
поліуретан;
шар мастики на основі поліуретану;
покрівельний матеріал

Конструкцію даху доповнюють бічні парапети. які відділені від покрівельного пирога насипним або напилюваним матеріалом. У сучасному будівництві цю роль грає пінополіуретан. забезпечує високу ізоляцію і герметизацію. Він же використовується для ізоляції висновків аераторів.

Перевагою плоского даху є дешевизна і можливість швидкого монтажу. Недоліки: необхідність частих ремонтів і погана теплоізоляція.

Похилі даху

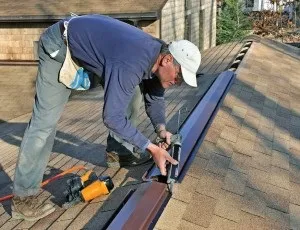

Конструкція даного виду покрівлі забезпечує відмінну циркуляцію повітря, що проникає в підпокрівельний простір через нижні звіси, а виходить через коник. Таким чином вдається уникнути накопичення вологи, що викликає гниття або поява грибка на деталях кроквяної системи та матеріалах покрівельного пирога.

У деяких випадках потрібно пристрій примусової вентиляції. З цією метою на даху встановлюють дахові вентилятори.

В якості покриття застосовують переважно легкі матеріали, що мають хвилясту поверхню. Скатна покрівля може бути як холодної, так і утепленій. Відмінність цих двох варіантів полягає в наявності утеплювального шару. Як ізолятора зазвичай застосовують мінераловатні плити. Утеплення за допомогою даного матеріалу забезпечує наступні переваги:

простота монтажу;
ізольоване покриття;
відсутність «містків» холоду.

Монтаж вентильованого покрівлі

Перелік операцій з монтажу покрівлі виглядає наступним чином:

Підготовка підстави. На цьому етапі виконуються роботи з вирівнювання поверхні, усуваються тріщини, відколи і вибоїни. Найкраще для цієї мети підходить пристрій стяжки з цементно-піщаного розчину або асфальтування плит перекриття. У результаті повинна вийти гладка поверхня з ухилом в 2-3 градуси.
Укладання пароізоляційної плівки і утеплювача. Ці шари необхідно укладати суцільним масивом, не допускається наявність тріщин або розривів.
Монтаж гідроізоляційного шару і цементно-піщаної стяжки.
Укладання покрівельного покриття. Для плоских покрівель в якості покриття застосовують наплавляемие рулонні матеріали. При монтажі бітум, який входить до складу покриття, розплавляють за допомогою газового пальника, після чого полотно покриття міцно приклеюється до основи. Рулони укладають в поперечному по відношенню до похилу напрямку з нахлестом 80 - 100 мм. По ходу монтажу необхідно чітко позначити виходи вентиляційних каналів для подальшої їх ізоляції.
