Особливості настройки nanostation m2

Для домашнього використання користувачі досить часто набувають точку доступу NanoStation M2.

Щоб забезпечити роздачу інтернету по Wi-Fi за допомогою цього обладнання необхідні:

• роутер або модем ADSL;
• кабель «вита пара» в кількості 2 штук (прямий обтиск);
• клієнтське обладнання (ноутбук або стаціонарний комп'ютер).

Підключення здійснюється так: перший кабель приєднується до роутера (роз'єм LAN), другий кабель вставляється в порт Main на NanoStation M2 і в роз'єм POE блоку живлення POE.

Як налаштувати мережеву карту?

Зверніть увагу, що ми розглядаємо налаштування мережевої карти в умовах, коли роутер підключається до ноутбука або комп'ютера за допомогою кабелю. Якщо у вас йде бездротове з'єднання Wi-Fi, потрібно підключити NanoStation M2 до клієнтського пристрою, налаштувати, а потім під'єднати за допомогою кабелю до роутера.

Покрокова інструкція по налаштуванню мережевої карти:

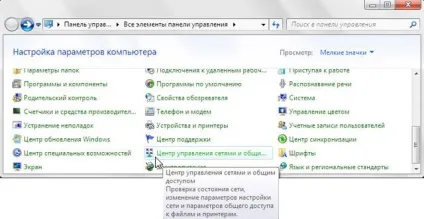

1. Потрібно відкрити "Панель управління» і вибрати розділ «Центр управління мережами і загальним доступом».

2. Після цього здійснюється перехід в «Зміна параметрів адаптера»

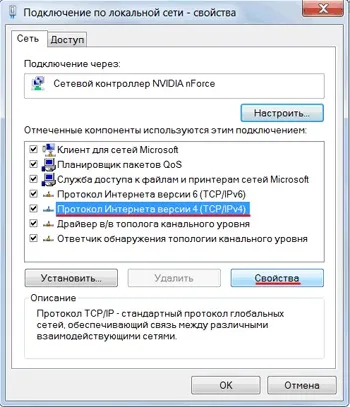

3. Шляхом кліка на праву кнопку мишки відкриваємо розділ «Підключення по локальній мережі», в випала вкладці натискаємо на «Властивості».

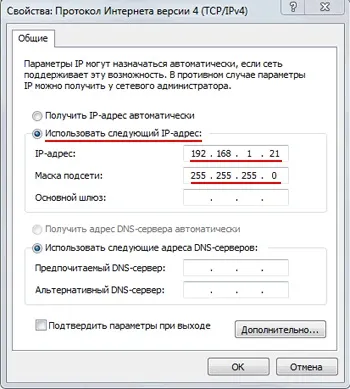

У вікні вибираємо «Протокол Інтернету версії 4 (TCP / IPv4)» і натискаємо розташовану нижче кнопку «Властивості».

Особливості налаштування пристрою NanoStation M2 в режимі «точка доступу» (Access Point)

Після цього має з'явитися вікно, в яке забиваємо ім'я користувача і пароль - однаково ubnt, отримуємо доступ до WEB-інтерфейсу.

Встановлення точки доступу

Починаємо з того, що заходимо на вкладку WIRELESS і задаємо такі параметри:

• режим роботи «точка доступу» (Acces Point);
• країну використання пристрою;
• ім'я точки доступу;
• тип шифрування (WPA2-AES).

Не всі пристрої можуть підтримувати зазначений тип шифрування, вам потрібно вибрати той, який підтримується обладнанням.

• ввести пароль до точки доступу;

• зберегти настройки (Change) і підтвердити зміни (Apply).

Налаштування локальної мережі в режимі Вridge

У тому випадку, коли роутер демонструє автонастройку мережі по DHCP, потрібно:

• налаштувати NanoStation M2 в режимі Bridge і отримати дані по DHCP;

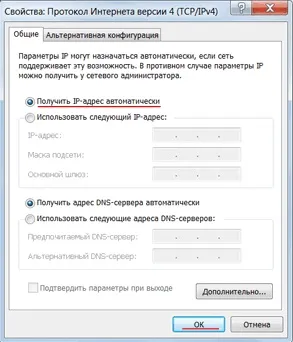

• зайти в параметри мережевої карти і задати автополучение мережевих налаштувань.

Після цього здійснити перехід у вкладку «Network» і поле «Bridge IP Address», вибрати DHCP.

Далі зберегти настройки та підтвердити дію (кнопки Change, Apply). Відкрити «Панель управління» і перейти в «Центр управління мережами і загальним доступом».

Особливості налаштувань безпеки

Змінювати налаштування точки доступу NanoStation повинен тільки адміністратор, що передбачає наявність пароля.

Змінюємо його так: відкриваємо вкладку «System», вибираємо розділ «Administrative Account» і міняємо пароль, заповнивши форму. Трансорміруем настройки і підтверджуємо дії (кнопки Change, Apply).

Завдання виконано, точка доступу працює і захищена.
