1.1. Лінійні ресивери.

Лінійні ресивери служать для збору рідкого холодоагенту, отриманого в процесі конденсації пари в конденсаторі. і забезпечення необхідного і стабільного потоку рідини, яка подається до регулюючого вентиля. Лінійні ресивери представляють собою апарати горизонтального типу і є апаратами високого тиску. Ресивери можуть бути розміщені як в приміщенні цеху, так і поза ним. Зовнішній вигляд лінійного ресивера представлений на рис. 1.1. Для середніх і великих аміачних холодильних установок вітчизняною промисловістю розроблений модельний ряд лінійних ресиверів типу РВ (згідно ОСТ 24.203.03-90) робочим об'ємом від 0,4 до 5 м 3. Робоче заповнення лінійного ресивера рідким аміаком складає 50%.

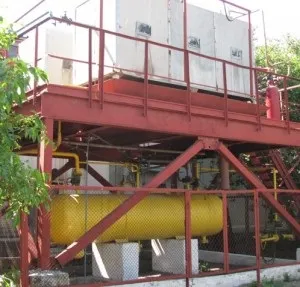

Мал. 1.1. Лінійний ресивер, розміщений під конденсатором аміачної ХМ.

1.2. Циркуляційні ресивери.

Циркуляційні ресивери використовуються в насосно-циркуляційних схемах з безпосереднім кипінням аміаку і відносяться до апаратів низького тиску. Вони призначені для збору рідкого холодоагенту низького тиску і сепарації потоку пароподібного аміаку на вході в компресор від частинок рідини. Таким чином, циркуляційні ресивери поєднують в собі функції ресивера і отделителя рідини. Циркуляційні ресивери покриваються шаром теплоізоляції і розміщуються в машинному відділенні так, щоб забезпечити самопливний злив рідини в них з випарної системи з одного боку і необхідний підпір перед насосом з іншого. Всі циркуляційні ресивери при монтажі рекомендується забезпечувати трубою-стояком діаметром 250-300 мм для збільшення кавитационного запасу насоса. Ресивери можуть бути виконані у вигляді вертикальних (марка РДВ) і горизонтальних (марки РВЦЗ, РЦЗ та РД) апаратів. Зовнішній вигляд циркуляційного ресивера представлений на рис. 1.2.

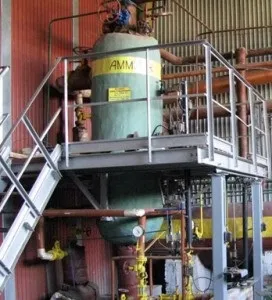

Мал. 1.2. Циркуляційний ресивер в машинному залі холодильної установки.

Обсяг випущених вітчизняної промисловістю циркуляційних ресіверів становить від 0,75 до 25 м 3. Робоче заповнення горизонтальних і вертикальних ресиверів становить 30%.

1.3. Дренажні ресивери.

Дренажні ресивери призначені для прийому рідкого холодоагенту з випарної системи при відтаванні камерних приладів охолодження (апарати для застосування холоду - напр. Повітроохолоджувачі) або при проведенні ремонтних робіт. Апарати покривають шаром теплоізоляції і встановлюють в приміщенні. Конструктивно дренажні ресивери виконують як горизонтальними (марки РЦЗ та РД), так і вертикальними (марка РДВ). Зовнішній вигляд дренажного ресивера представлений на рис. 1.3.

Мал. 1.3. Дренажний ресивер. Зовнішній вигляд.

Промисловістю розроблені дренажні ресивери об'ємом від 0,75 до 12 м 3. Робоче заповнення дренажного ресивера становить 70% від його обсягу.
