Оптимальний розкрій прямокутних аркушів в cutting 3
Як виконують розрахунок оптимального розкрою прямокутних аркушів багато наші майстри? По-старому, на око, на папірці, з лінійкою, формами і т.д. Але ж існує чимало утиліт, що спрощують цей вельми складний процес. Одна з них, програма Cutting 3, дозволяє задавати вихідні даних про матеріали, листах і деталях, і буквально одним натисканням кнопки отримати не тільки розрахунок оптимального розкрою, а й діаграми, де на аркушах відзначені контури деталей і розташовані вони оптимально, щоб зайняти якомога велику площу. Cutting 3 стане хорошою помічницею для всіх, хто займається складанням меблів, різкою металу, скла або виробляє склопакети. Основним критерієм у програмі є принцип мінімізації відходів.

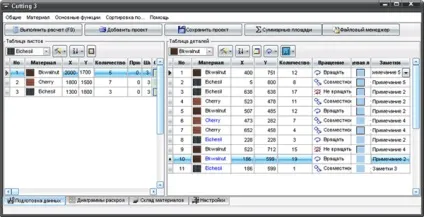

Перед тим, як виконувати розрахунки в Cutting 3. необхідно задати вихідні дані про матеріали і листах. Відразу відзначимо: програма не вміє розраховувати кількість листів для розкрою, тому самостійно задаємо осмислені значення кількості наявних листів матеріалу. Отже, при запуску програми ми бачимо вікно, поділене на дві частини з уже введеної інформацією. Це демонстраційні дані, для швидкого ознайомлення з можливостями програми. У лівій частині представлений список листів, в правій - список деталей.

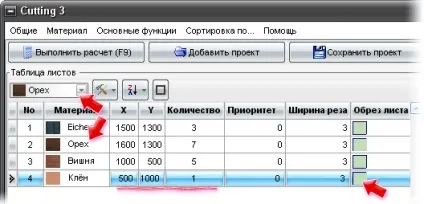

Розглянемо в першу чергу Таблицю листів. Тут вказані номери аркушів, їх матеріал, ширина і висота, кількість, пріоритет, ширина різу, обріз листа і замітки. Для зміни параметрів листа просто виділяємо в таблиці відповідний рядок і вводимо значення. Щоб додати лист до списку, тиснемо клавішу Insert. Якщо ми створюємо свій проект і заповнюємо таблицю листів «з нуля», то однакові номери аркушів не повинні бентежити: після виконання розрахунку Cutting автоматично розставить номери аркушів в порядку зростання. В поле Обріз листа вводимо розмір обрізки для кожної зі сторін аркуша. Для однієї або декількох сторін можна вказувати нульові значення. Матеріал вибираємо в випадаючому списку, розташованому вище таблиці.

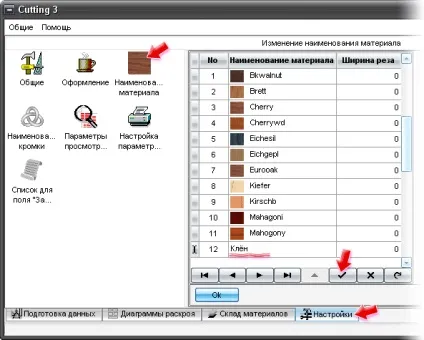

Матеріали за замовчуванням мають латинські назви, проте у вкладці Настройки - Назви матеріалів можна змінити їх назви або додати свої матеріали. Тут же змінюється порядок розташування матеріалів в списку.

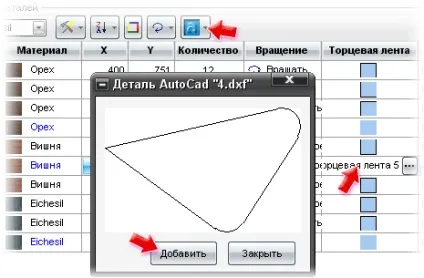

Список в правій частині вікна Cutting містить дані про деталі. У таблиці відображається номер деталі, її матеріал, ширина і висота, кількість, спосіб обертання або заборона обертання, розташування торцевою стрічки щодо деталі і замітки. До речі, при виконанні розрахунку і відображенні діаграм розкрою деталі будуть розташовуватися тільки на аркушах «свого» матеріалу. Інакше кажучи, деталь з матеріалу «Горіх» буде тільки на аркушах з того ж матеріалу. Як і у випадку з листами, додаємо рядки натисканням клавіші Insert а видаляємо виділені деталі клавішею Delete (в меню Основні функції є пункт Видалити виділені рядки).

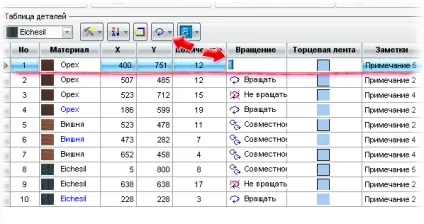

Окремо відзначимо пункт Обертання. Для деталей в програмі передбачені три способи: обертання, спільне обертання або заборона обертання. У перших двох випадках програма при розрахунку оптимального розкрою намагатиметься повертати деталі для досягнення найкращого результату.

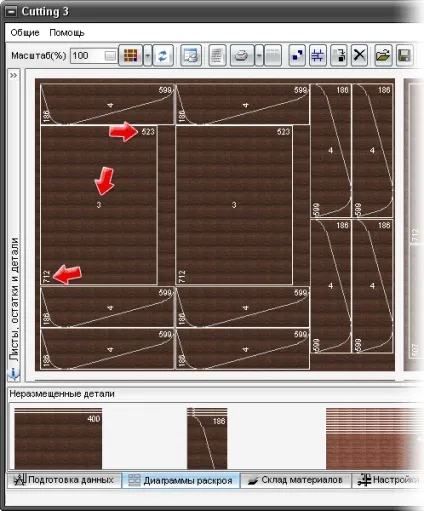

Нарешті, після вказівки всіх вихідних даних тиснемо кнопку [Виконати розрахунок] і Cutting відображає діаграму оптимального розкрою прямокутних аркушів. У прокручуємо списку представлені всі листи з нанесеними на них контурами деталей. Для зручності кожна деталь позначена відповідним номером (за списком), а також вказані її розміри. Передбачена і можливість перетягування деталей на аркуші вручну. У нижній частині вікна показані неразмещённие деталі (для яких не вистачило листів) або залишки матеріалів. Тут же можна змінити масштаб відображення листів з розкрою.

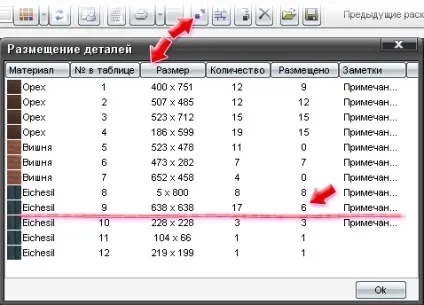

Кнопка [Розміщення деталей] відкриває вікно зі списком деталей і зазначенням кількості розміщених на аркушах деталей. Це зручний спосіб для визначення кількості листів, необхідних для розкрою всіх заданих деталей.
Кнопка [Звіт] відкриває в новому вікні текстової зведений звіт про всі матеріалах, листах і деталях. Звіт можна роздрукувати або зберегти в документ Word, Excel або HTML.
