Апогеєм будь-якого полювання, будь то вона зверового або по перу, є точний постріл. Постріл, який приносить радість і задоволення, що є результатом довгих тренувань, що ставить крапку в тяжкій праці мисливця. Що ж допомагає зробити цей точний постріл? Безумовно, тренування, досвід і гострий зір. Але у можливостей людського ока є межа, тому, ще в минулому столітті, на допомогу стрілку прийшла техника- з'явилися оптичні приціли.

У цій статті, Журнал ПРО розповість вам про високоточної оптики, і як правильно її вибрати.

Почнемо з самого очевидного питання-навіщо ж потрібен оптичний приціл?

Оптичний приціл дозволяє ясно і чітко розрізнити мета, визначити до неї відстань (при наявності далекомірної шкали) і спрощує наведення зброї на потрібну стрілку точку. Це складний прилад, в розробці якого використовуються найостанніші досягнення в області механіки й оптики.

Перші оптичні приціли встановлювалися на нарізні мисливські рушниці ще в 1860 роках. У 1949, Фредерік Калес винайшов оптичний приціл зі змінною кратністю збільшення. Завдяки подібній оптиці, було дано хід розвитку снайпінгу і обширного застосування снайперської зброї в полюванні і військовому ремеслі.

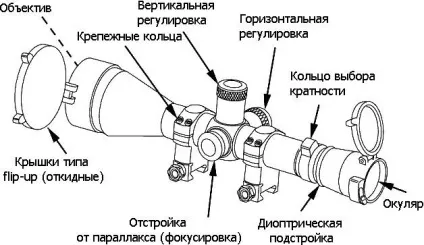

Як же влаштований оптичний приціл?

Об'єктив - система з двох (або більше) лінз. Чим більше діаметр об'єктиву, тим більше він збирає світла і забезпечує більшу светосилу прицілу і яскраву «картинку» поля зору. Перша (зовнішня) лінза об'єктива зазвичай має спеціальне напилення, так зване «просвітлює напилення» або просто «просвітлення», зазвичай воно має помаранчевий або зелено-синій колір, який залежить від матеріалу, який був використаний для нанесення напилення. Просвітлює напилення не дозволяє світлу, який потрапив всередину об'єктива відбиватися назад назовні - оскільки це втрата частини світлосили прицілу і зображення в окулярі буде тьмяним і темним.

Обертаюча система - зазвичай лінзова, служить для перетворення перевернутого зображення, створюваного об'єктивом в пряме.

Прицільна сітка - призначена для точного наведення на ціль зброї на якому встановлений приціл. Прицільна сітка розташовується в одній з фокальних площин прицілу (об'єктивної або окулярної) і тому зображення мети і прицільна сітка як би знаходяться в одній площині і видно оку однаково різко. У найпростішому випадку прицільна сітка виглядає як хрест або напів-хрест і виконана з зволікань або отримана шляхом травлення малюнка на міцній металевій фользі, розміщеної всередині втулки. Малюнок прицільної сітки може мати різну конфігурацію і завдано на прозору пластину всередині обертаючої системи або прямо на лінзу. Крім перехрестя деякі приціли мають далекомірну шкалу, що дозволяє розрахувати відстань до цілі якщо відомі її розміри. Головна перевага оптичного прицілу перед звичайним, механічним - не потрібно постійно перефокусовувати очей, щоб поєднати на одній лінії і чітко бачити мету, мушку і проріз цілика при прицілюванні, що дозволяє бачити прицільну сітку і мета одночасно і однаково чітко.

Окуляр - являє собою багатолінзові конструкцію і призначений для розглядання збільшеного прямого зображення мети і прицільної сітки. Фокусна відстань окуляра звичайно дорівнює 50 ... 70 мм для гвинтівочних прицілів і більш 300мм - для пістолетних. Це відстань з якого потрібно дивитися в приціл, щоб бачити поле зору прицілу повністю без затемнення по краях зображення. Щоб швидко і точно зафіксувати положення очі в зоні повної видимості поля зору прицілу, а також уникнути відблисків і засвічень на лінзі на окуляр часто надягають гумовий наглазник. Окуляри прицілів зазвичай мають Діоптрійність кільце для підстроювання окуляра під зір стрілка.

Механізм введення вертикальних і горизонтальних поправок - служить для при пристрілки зброї та суміщення центру прицільної сітки з точкою влучення кулі. Приціл може мати одну з різновидів механізму введення поправок - постійну - обертання барабанчиков відбувається одноразово при пристрілювання зброї під конкретний боєприпас, після чого подальше обертання барабанчиков для стрільби вже не потрібно або тактичні барабанчики - коли поправки вводяться для кожного пострілу. Барабанчики введення поправок потрібні для коригування точки попадання кулі через зміну умов стрільби: переміщення сітки по вертикалі дозволяє налаштовувати приціл для стрільби по цілях на різному видаленні. При переміщенні прицільної сітки вниз, ствол зброї <как бы> підводиться, куля летить по більш високій траєкторії і навпаки. Переміщаючи прицільну сітку по горизонталі можна компенсувати знесення кулі бічним вітром, внесок бічних поправок так само полегшує стрілянину з випередженням по рухомій цілі. На барабанах маховичков введення поправок нанесена шкала, а їх обертання відбувається з фіксують клацанням. Це дозволяє точно визначити параметри регулювання і при необхідності повернути настройки прицілу в початкове положення «на слух», не відриваючи очей від спостереження за метою. Обертання маховичка поправок на один клацання призводить до зрушення точки прицілювання і зміщення прицільної сітки на певний кут. Величина цього кута або зсуву точки прицілювання вказується в технічних характеристиках прицілу і часто вказана прямо на самих барабанчиках введення поправок. На відміну від прицілів з сіткою в фокальній площині об'єктива, в прицілах з прицільною сіткою в фокальній площині окуляра переміщення точки прицілювання відбувається одночасно з переміщенням обертаючої системи і тому здається що сітка стоїть на місці.

Підсвічування прицільної сітки. Тонкі прицільні сітки іноді можуть бути погано видно в сутінках або на тлі рослинності. Щоб уникнути цього в деяких прицілах передбачена підсвічування прицільної сітки. Переважно приціли, в яких є регулювання яскравості підсвічування, так як при низькій освітленості занадто яскраво підсвічена сітка може навіть заважати бачити мету. Деякі моделі прицілів мають подвійне підсвічування сітки, найчастіше червону і зелену, що особливо зручно в глибокі сутінки. Іноді вузол підсвічування поєднують з вузлом введення поправок. У старовинних і армійських прицілах сітка виконувалася з ниток за принципом спіралі лампи розжарювання - такі елементи ще зовсім недавно можна було побачити в касових апаратах, табло на вокзалах і древніх калькуляторах, де світилися дротові цифри. Дротяна сітка виглядає чорною, коли вимкнено харчування і помаранчевої, коли харчування включено. В сучасних прицілах встановлений світлодіод, який засвічує або зображення всієї прицільної сітки цілком або тільки її напівпрозору центральну частину, іноді навіть просто точку в перехресті сітки.

Корпус прицілу - виготовляється з міцних легких сплавів і об'єднує всі вузли прицілу в єдину конструкцію, яка повинна забезпечувати високу стійкість систем і механізмів прицілу до впливу ударних навантажень виникають при стрільбі.

Закінчимо з теорією, перейдемо до практики.

З появою на вітчизняному ринку оптики від провідних іноземних фірм, як Leupold, Hakko, Swarovski, SchmidtBender, Zeiss і інших, дало мисливцем можливість впевнено стріляти з оптикою зі зброї будь-якого калібру.

Не так давно, на наш ринок хлинув потік з китайської оптики. Красиво упакована і з марками на будь-який смак, а найголовніше-дешева, китайська оптика відразу набрала популярність і скуповувалася в просто промислових масштабах. Ну а аксіома: дешево не означає погано, з оптикою не працює.

Дешева китайська оптика була приваблива тільки зовні, її технічні характеристики, на жаль, були слабкі. Слідом за китайської, на наших прилавках з'явилася японська оптика фірм Hakko, Tasco. Помірна ціна і надійність цих марок сподобалися мисливцям, тим більше що більш якісної і дорогої оптики тоді вУкаіни не було. Але гіганти оптичної індустрії, такі як Leupold, Swarovski, SchmidtBender, Zeiss, потихеньку витісняють японських виробників з ринку, особливо в класі дорогих виробів, які ставлять на зброю відповідного класу ...
