Вітаю, камаради! Чотири роки тому я переїхав з міської квартири в власний будинок і відразу змушений був вирішувати питання опалення. Сьогодні я хочу поділитися з вами знайденими рішеннями цієї проблеми і своїми рекомендаціями іншим власникам котеджів.
У моєму селищі велика частина будинків опалюється по-старому, печами. На щастя, це не єдине можливе рішення.
вимоги
Система опалення заміського будинку повинна відповідати двом умовам:
- Бути економічною. Чим менше ціна кіловат-години тепла, тим менше власник заплатить за обігрів будинку протягом опалювального сезону;
- Мати максимальну автономністю. тобто як можна довше виконувати свої функції без участі власника.
У місцевості, де взимку нерідкі відключення світла, важлива ще й енергонезалежність опалювального обладнання.
Крадіжки проводів і їх обрив під вагою налиплого снігу часто призводять до зимових відключень світла.
Варіант 1: газове енергозалежна
- Ваш будинок знаходиться недалеко від газової магістралі і у вас є можливість підключення до неї;
- У вас не буває тривалих (більше одного-двох годин) відключень електрики.
Природний газ - джерело найдешевшої теплової енергії: її кіловат-годину обійдеться споживачеві в 50-70 копійок.

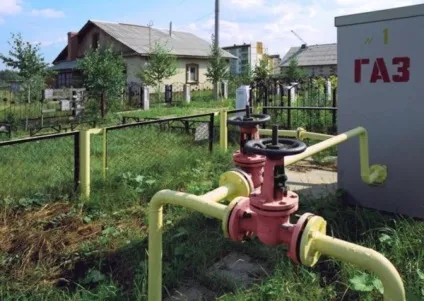

Якщо через ваш двір проходить газопровід - вам пощастило. Дешеве опалення вашого будинку гарантовано.
Додатково знизити витрати допоможуть дві особливості опалювального обладнання:
- Електронний розпал. Він дозволяє відмовитися від безперервно палаючого запальника, що спалює до чверті від всього споживаного обсягу газу;
Газовий котел з системою електронного розпалювання: після нагріву теплоносія до потрібної температури пальник гаситься.
- Використання вищої теплоти згорання газу (тобто теплоти горіння та вищу теплоту водяної пари). ККД (коефіцієнт корисної дії) конденсаційного газового котла на 11 - 13% вище, ніж у класичного котла.

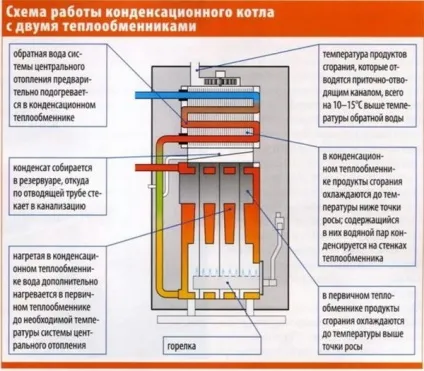

Конденсаційний котел: теплота конденсації водяної пари утилізується разом з теплом пальника.
У двох словах про те, як працює конденсаційний котел:

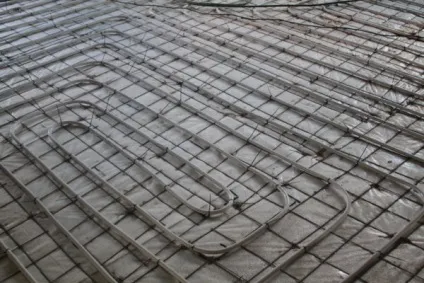

Водяна тепла підлога. Робоча температура - не вище 40 градусів.
Розводка. колекторна, з довжиною кожного контуру теплого статі не більше 120 метрів. Подальше збільшення довжини труби зробить надмірно високим її гідравлічний опір. Циркуляційний насос не зможе перекачувати теплоносій з прийнятною швидкістю.

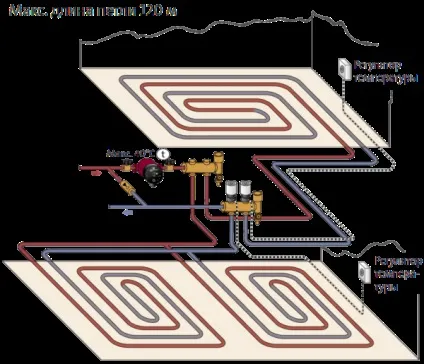

Довжина одного контуру теплої підлоги - не більш 120 метрів. При великій площі приміщення в ньому збирається кілька паралельних контурів, які живляться від загального колектора.
Труби. гофровані нержавіючі, металопластикові, із зшитого поліетилену PE-X або Термомодифікована PE-RT. Всі магістралі в опалювальній повинні залишатися доступними після укладання чистового статі.
Обв'язка котла. зазвичай змонтована виробником в його корпусі. Котел підключається безпосередньо до опалювальних колекторам.

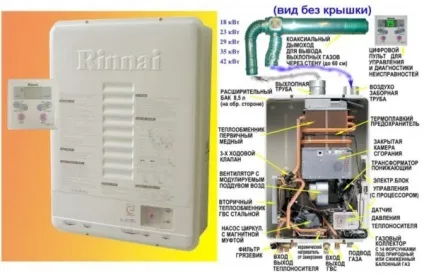

Циркуляційний насос, розширювальний бак і запобіжний клапан змонтовані виробником в корпусі котла.
Варіант 2: газове незалежне
Незалежне газове опалення має на увазі:
Котел з пьезорозжігом. Основна пальник розпалюється від запальника при зниженні температури теплоносія. За керування температурою відповідає механічний термостат.
Природну циркуляцію теплоносія. Система може бути закритою (з надлишковим тиском) і відкритою (з відкритим розширювальним баком).
Опалювальні прилади. алюмінієві секційні радіатори. Невисока ціна секції (від 200 рублів за штуку) дуже приємним чином поєднується з її чудовою тепловіддачею (180-210 Вт).
Алюмінієвий радіатор поєднує скромну ціну з високою тепловіддачею.
Труби. армований алюмінієвою фольгою поліпропілен, металопластик на прес-фітингах. Внутрішній діаметр розливу - не менше 32 мм (відповідно, зовнішній діаметр - від 40 мм).
Товстий розлив потрібен для зниження гідравлічного опору контуру: природна циркуляція означає мінімальний перепад тисків між подачею і обратку.
Зверніть увагу на діаметр розливу в порівнянні з січнем підводки до радіатора.
У відкритій системі опалення надлишковий тиск в контурі відсутній за визначенням. У закритій системі воно не перевищує 2,5 кгс / см2. Саме тому трубах і батареям не потрібен великий запас міцності, що дозволяє заощадити при їх покупці.
Обв'язка котла. в закритій системі - група безпеки (видалення повітря, манометр і запобіжний клапан) і мембранний розширювальний бачок (обсяг - 1/10 від кількості теплоносія в закритому контурі). У відкритій системі - відкритий розширювальний бак у верхній точці контуру.
Група безпеки для закритої опалювальної системи. Вона виключає небезпечне зростання тиску при нагріванні і супутньому розширенні теплоносія.

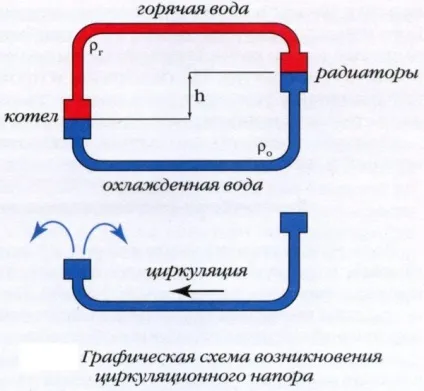

Положення котла. якнайнижче щодо опалювальних приладів. Перепад висоти між теплообмінником котла і радіаторами визначає гідравлічний напір в контурі.
Чим нижче щодо радіаторів встановлений котел, тим швидше циркуляція води в контурі.
Розводка. однотрубна ленінградка або двотрубна система верхнього розливу. Після котла на розливі подачі формується розгінний ділянку (вертикальна труба, по якій теплоносій піднімається у верхню точку контуру). Решта розлив прокладається з постійним ухилом до котла.
Двотрубна закрита система з верхнім розливом подачі.
Варіант 3: твердопаливні
- Магістрального газу немає;
- У вашому населеному пункті розумні ціни на дрова, пелети або вугілля.
Опалення на твердому паливі слід відразу за магістральним газом по дешевизні тепла. Ось орієнтовні ціни кіловат-годину теплової енергії для кожного виду палива:
Двадцать перше століття? Не, не чули. Топимо дровами.
З точки зору автономності системи опалення найвигідніший варіант - котел на пеллетах з автоматичною подачею палива з бункера. Закладка палива потрібно йому лише раз в кілька днів.

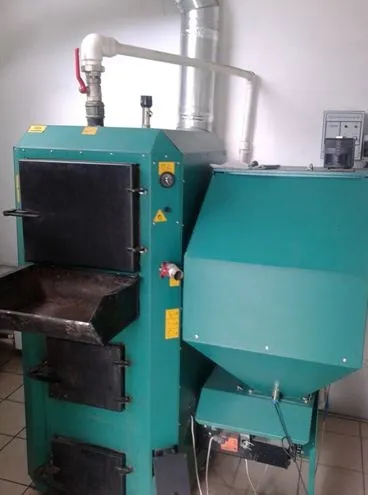

Котел на пеллетах: автономність обмежена тільки розмірами бункера.
Однак тут є дві проблеми:
- Енергозалежність. Пелетний котел з шнекової подачею пелет не працює без електрики. Якщо у вас часто відключають світло, це явно не ваш варіант;
- Низька доступність пеллет в деяких областях країни або високі ціни на них. Скажімо, в столиці тонна палива коштує 7000 рублів, а в Севастополі, де я живу - від 15000.

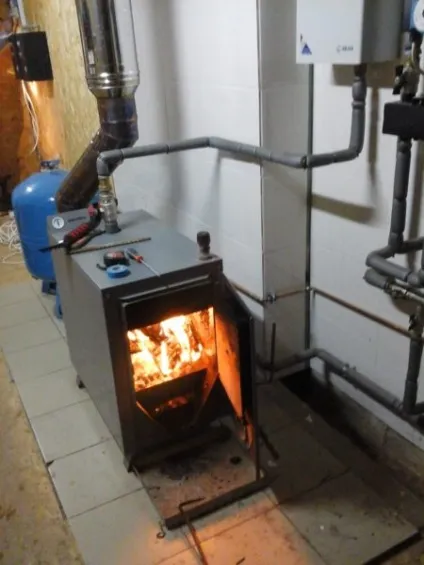

Класичні котли на твердому паливі вимагають розпалювання кожні 3-5 годин. Незручно, не сперечаюся.
Чи можна продовжити роботу твердопаливного котла на одній закладці палива?
Ще й як. Ось кілька ідей:
Піролізний котел здатний гріти будинок однієї закладкою дров протягом 10-12 годин. Паливо в ньому не горить, а тліє при обмеженому доступі повітря; газоподібні продукти неповного згоряння догоряють в окремій топці. В результаті прилад може знижувати теплову потужність без втрати ККД.

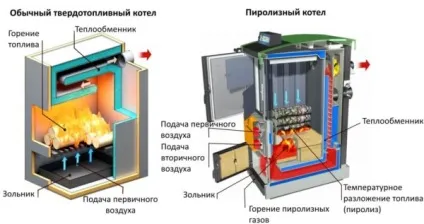

Відмінності між схемами згоряння палива в класичному і піролізному котлах.
Котел верхнього горіння - це різновид піролізного, в якому великий обсяг палива в топці підпалюється не знизу, а зверху. Подача повітря через рухливий повітропровід і відведення продуктів згоряння разом з золою дозволяють котлу працювати без зольника. Автономність досягає діб і більше.
Рекорд автономності належить литовському котла Стропува, який пропрацював на вугіллі 31 годину.

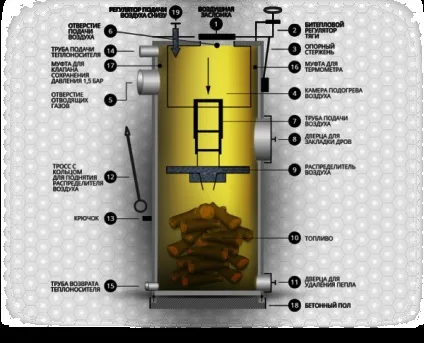

Котел верхнього горіння: дрова тліють зверху, зола несеться висхідним потоком продуктів згорання.
Теплоаккумулятор (великий теплоізольований бак для води) може працювати з будь-яким джерелом тепла. При короткочасній роботі класичного твердопаливного котла на номінальній потужності (і з максимальним ККД) вода в баку нагрівається, а потім накопичена енергія поступово витрачається на обігрів будинку.

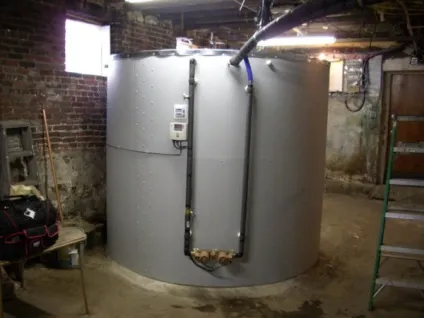

Теплоаккумулятор (він же - буферна ємність) в підвалі приватного будинку.
Опалення з твердопаливним котлом може бути відкритою і закритою, з примусовою і природною циркуляцією. У її монтажу є кілька нюансів:
- У ролі опалювальних приладів краще використовувати не алюмінієві, а чавунні радіатори. Великий внутрішній об'єм секцій і їх солідна маса (і, відповідно, теплоємність) дозволять радіаторів довше гріти будинок після того, як дрова чи вугілля прогорять;

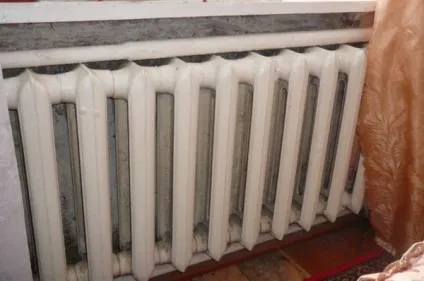

Чавунні батареї повільно нагріваються, зате довго віддають тепло.
- Підключення котла до розливу виконується тільки металевими трубами (міддю, гофрованої нержавейкой або сталлю). При природної циркуляції (або при зупинці циркуляційного насоса) температура води на виході котла може нагріватися до точки кипіння, що перевищує можливості всіх полімерних труб.
Перші два метри розливу від твердопаливного котла монтують тільки металевими трубами.
Варіант 3: електричні теплі підлоги
- Відсутність магістрального газу;
- Помірні тарифи на електроенергію;
- Невелика площа будинку;
- Високий ліміт електричної потужності на будинок.
Низькотемпературне опалення підлоги вважають економічним, і не дарма. Тепла підлога дозволяє знизити середню температуру в будинку, а слідом за нею знижуються тепловтрати через стіни і стелю.
Як це можливо?
- При конвекційному опаленні радіаторами або конвекторами повітря під стелею завжди на кілька градусів тепліше повітря над підлогою. Щоб отримати +22 ° С на рівні підлоги, верх кімнати доведеться нагріти до 26-30 градусів. Зростання температури призводить лише до зростання витоків тепла через перекриття;
Конвекційне опалення: нагрівання повітря під стелею приводити до зростання втрат тепла через перекриття.
- Якщо повітря нагрівається підлогою, то його температура буде максимальною прямо над покриттям підлоги. При комфортних +22 ° С на підлозі під стелею буде не більше +18 ° С.
Стосується систем опалення: на підлозі тепло, під стелею прохолодно.
Електричний підлога може використовувати два різновиди нагрівачів:
