Розглянемо PowerLine-адаптери, головною перевагою яких є можливість використання існуючої провідної інфраструктури і відсутність необхідності в прокладанні додаткових кабелів для

Домашні мережі стали звичними для більшості користувачів персональних комп'ютерів. Кількість пристроїв, які допомагають підключитися до Інтернету, стає дедалі більше, а також поліпшуються їх технічні характеристики і зручність використання.

Одним з досить цікавих способів організації домашньої або офісної мережі можуть стати адаптери PowerLine, принцип роботи яких (на відміну від реалізації) досить простий. Головними перевагами таких систем є можливість використання вже існуючої провідної інфраструктури і відсутність необхідності в прокладанні додаткових кабелів, оскільки для передачі даних в цьому випадку застосовується звичайна електропроводка. Причому, в принципі, можна досягти дуже непоганих швидкісних показників, хоча на даний параметр впливають відразу кілька факторів, головним з яких є наявність надійного дротову мережу.

Ще один фактор - спосіб розводки домовик електросистеми. Справа в тому, що в нашій країні в більшості будівель використовується трифазна підводка до щитків, після чого по квартирах розлучається та чи інша фаза. Отже, група PowerLine-адаптерів в змозі нормально функціонувати лише в межах «своєї» фази, хоча максимальна дальність при цьому може перевищувати сотню метрів. Всілякі перешкоди також впливають на швидкодію мережі - навіть звичайна енергозберігаюча лампочка, розташована у сусіда, запросто може «покласти» мережу, побудовану на базі системи PowerLine.

Втім, досить про сумне. Давайте подивимося, що нам пропонують провідні виробники мережевого обладнання - в даній статті ми вирішили протестувати чотири PowerLine-адаптера і розповісти Новомосковсктелям про їх достоїнства і недоліки.

Для тестування PowerLine-адаптерів були використані ділянку офісної електропроводки, а також 20-м подовжувач, спеціально виготовлений з одножильний мідного дроту перетином 1,5 мм 2. Обмін даними відбувався за допомогою двох комп'ютерів, оснащених гігабітними портами на базі Intel 10/100/1000 Pro. Довжина електропроводки в обох випадках становила близько 20 м.

Asus PL-X52P

В активі компанії ASUSTek таку кількість найрізноманітніших виробів, що просто диву даєшся, як вони встигають придумувати все нові і нові гаджети.

На цей раз в тестову лабораторію поступив комплект PowerLine-адаптерів Asus PL-X52P, що підтримує (за словами виробника) швидкість передачі даних до 500 Мбіт / с.

Пристрої поставляються в невеликій картонній коробці, оформленій у традиційному стилі. Комплектація цілком звичайна: два адаптера PL-X51P, два мережевих кабелю (завдовжки 1 м кожен), гарантійний талон і коротка інструкція з експлуатації на різних мовах. Диска з ПЗ не додається, тому, якщо в ньому виникне необхідність, утиліту для настройки доведеться завантажити з офіційного сайту.

Конструктивно модель схожа на розтовстілий адаптер харчування для портативних пристроїв - при габаритах 140 × 75 × 42,4 мм її маса становить близько 300 м Основний матеріал - пластик, причому верхня панель і вилка сяють білим глянцем, тоді як всі інші поверхні матові.

Цікава особливість адаптера полягає в тому, що він доповнений вбудованим комутатором. Отже, він має чотири порти RG-45, забезпечених індикаторами активності. Ще один індикатор, виконаний у вигляді тонкої смужки, розміщений на передній панелі - він відповідає за інформацію про роботу пристрою в цілому. На правому торці знаходяться дві кнопки - Reset і Security. Вони дозволяють повернути адаптер до заводських налаштувань і встановити захищене підключення.

Крім основної функції, модель може бути використана в якості мережевого фільтра, а в разі простою вона автоматично переходить до режиму найнижчий рівень споживання електроенергії.

Конструкція апарату складається з двох друкованих плат, розміщених одна над іншою. На верхній знаходяться елементи силового фільтра і системи подпітанія, тоді як нижня містить електронну начинку, що відповідає за прим / передачу інформації. Вона заснована на мікросхемі Atheros AR7400-AC2C четвертого покоління, що підтримує модуляції OFDM 4096/1024/256/64/16/8-QAM, QPSK, BPSK і ROBO. Як ОЗУ використовується 16-Мбайт чіп EtronTech EM6A9160TSA-5G, що працює на частоті 200 МГц.

Результати тестування показали, що при використанні подовжувача з мідного дроту швидкість передачі даних склала 140 Мбіт / с, тоді як у разі застосування офісної проводки значення цього показника впало до 60 Мбіт / с.

Netgear XAUB2511

Компанія Netgear вийшла на український ринок дуже давно - її мережеві продукти відрізняються надійністю і функціональністю.

Поступив до нас для тестування комплект PowerLine-адаптерів знаходиться в картонній коробці, виконаній в традиційних для фірми кольорах. У набір входять два PowerLine-адаптера, призначених для з'єднання з Netgear XAU2511 - XAU2511, забезпечені додатковим портом USB і XAV1601. Крім самих пристроїв, в комплект поставки включені пара однакових мережевих кабелів, диск з ПО, а також паперові документація і коротка інструкція з встановлення.

Зовнішній вигляд обох пристроїв можна назвати суворим і невибагливим - їх глянсовий пластиковий корпус білого кольору прикрашений лише логотипом виробника. Обидва адаптера мають можливість підключення навантаження, потужність якої не повинна перевищувати 3,5 кВт (16А 250В). Виняток становлять лише пристрої, що створюють сильні Електропомехі (енергозберігаючі світильники, лазерні принтери і т.п.).

Ведучий блок (XAU2511) забезпечений портом USB, вимикачем харчування і мережевим роз'ємом 10/100 Мбіт / с, тоді як ведений, Netgear XAV1601, має порт Ethernet 10/100 Мбіт / с і кнопки Security і Factory Reset. Предусмотери три індикатори стану, що відповідають за відображення інформації про харчування, LAN і PowerLine.

Особливістю Netgear XAU2511 є наявність USB-порту, що застосовується для доступу до принтера в локальній мережі. Функція корисна, так як більшість домашніх моделей не відрізняються мережевими можливостями. До речі, принтер допустимо використовувати без підключення до ПК - і тоді адаптер послужить також в якості принт-сервера. В принципі, замість принтера можна підключити і USB-накопичувач, але нічого особливо доброго з цього не вийде - обмеження швидкості зробить дуже скрутній роботу з файлами великого обсягу.

Адаптер Netgear XAU2511 має власний веб-інтерфейс Genie, що має три вкладки: LAN Setup, службовець для настройки мережевих підключень, USB Storage, що дозволяє налаштовувати принтери та накопичувачі, а також Administration, призначений для моніторингу мережевих пристроїв, управління конфігурацією, зміни пароля і оновлення програмного забезпечення пристрою.

Наші виміри швидкості передачі даних показали цілком очікувані результати - в разі застосування виділеного подовжувача показник склав 52 Мбіт / с, тоді як в умовах реальної електропроводки швидкість знизилася до 40 Мбіт / с.

TRENDnet TPL-405E

Мережеві пристрої компанії TRENDnet користуються на українському ринку заслуженою популярністю. Ось і зараз в тестову лабораторію поступив досить цікавий PowerLine-адаптер, що відрізняється досить непоганою функціональністю.

Модель поставляється в невеликій коробці яскравою забарвлення: поєднання контрастних оранжевого і чорного кольорів, безсумнівно, приверне увагу потенційних покупців. На лицьовій стороні упаковки вміщено зображення адаптера, а на зворотному наведені його короткий опис на декількох мовах, включаючи українську, а також схема можливого використання.

Корпус моделі повністю виготовлений із пластику, причому, на жаль, верхня панель білого кольору виглядає ефектно тільки в перші хвилини після розпакування пристрою - вона стрімко збирає найдрібніші частинки пилу і відбитки пальців.

На лицьову поверхню винесені відразу шість світлодіодних індикаторів: харчування, статусу і роботи з чотирма провідними клієнтами. На лівому торці знаходяться дві кнопки - синхронізації і скидання, тоді як на нижній межі розміщені чотири гігабітних LAN-порту.

Конфігурація і моніторинг забезпечує програма TRENDnet PowerLine Utility. З її допомогою можна додати PowerLine-адаптери, оновити прошивку, змінити назву мережі, а також отримати вичерпну інформацію про провідної мережі і виявлених адаптерах.

Модель продемонструвала непогані швидкісні показники в різних режимах. Так, при використанні подовжувача максимальна швидкість склала 149 Мбіт / с, хоча як при підключенні до реальної електромережі вона не перевищував аналогічний показник 56 Мбіт / с.

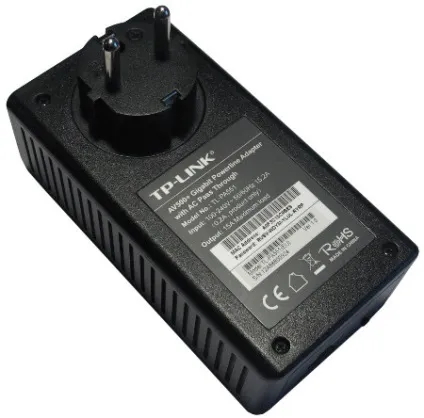

TP-LINK TL-PA551

Компанія TP-Link вже давно радує користувачів всілякими пристроями, призначеними для організації мереж. Наданий для проведення тестування адаптер TL-PA551 підтримує специфікації HomePlug AV2, офіційно затверджені як стандарт під назвою IEEE тисяча дев'ятсот один.

Модель поставляється в невеликій картонній коробці, оформленій в типовому для компанії салатовий колір. На упаковці можна побачити зображення самого пристрою, його назву, технічні характеристики і особливості застосованих технологій. На зворотному боці знаходиться зведена таблиця PowerLine-пристроїв компанії, за допомогою якої користувач буде легко порівняти їх між собою по функціональності і, отже, вибрати саме те, що йому необхідно.

Комплектація звичайна для пристроїв подібного типу - крім самого адаптера в коробці знаходяться мережевий кабель довжиною 3 м, мініатюрний компакт-диск з програмним забезпеченням, паперова інструкція по підключенню і гарантійний талон.

Корпус виконаний з Ударозащіщенность пластика, причому верхня частина виблискує білим глянцем, тоді як нижня має матові поверхні. Лицьова панель прикрашена великим логотипом компанії, доповненим значенням максимально можливої ​​швидкості передачі даних і трьома індикаторами активності. Лівий з них відображає наявність харчування та поточний статус, середній відповідає за стан режиму PowerLine, а правий показує активність локальних з'єднань. В принципі, досить інформативно, хоча, на наш погляд, виглядає це надмірно яскраво і трохи нав'язливо.

Серцем апаратної начинки адаптера є мікросхема Atheros AR7400-AC2C, що підтримує модуляції OFDM 4096/1024/256/64/16/8-QAM, QPSK, BPSK і ROBO. Як ОЗУ виступає Zentel A3S28D40FTP об'ємом 16 Мбайт. На допоміжної платі розміщені силова обвеска і елементи внутрішнього джерела живлення.

Незважаючи на те що виробник обіцяє швидкості до 500 Мбіт / с, наше тестування показало, що навіть в ідеальному варіанті це значення не перевищує порогу 160 Мбіт / с, тоді як у разі використання реальної проводки швидкісні показники падають до 80 Мбіт / с. Проте результати у цій моделі виявилися кращими, ніж у інших протестованих нами пристроїв.
