НВП «Болід» (розшифровується, як науково-впроваджувальне підприємство) - це вітчизняна компанія, одна з провідних в галузі виробництва технічних систем безпеки. За 25 років присутності на ринку технологічних послуг вона перетворилася в впізнаваний бренд, а її продукція затребувана і на зарубіжному ринку.
Компанія працює в постійній співпраці з виробничими партнерами і споживачами. Прямі зв'язки дають можливість максимально враховувати всі їх побажання, передбачити зміни вимог ринку і вживати превентивних заходів щодо задоволення нових умов попиту. За час існування компанії вдалося зібрати згуртований колектив високопрофесійних співробітників, які можуть вирішувати питання будь-якої складності.
Інтегрована система «Оріон» - опис і можливості
Сьогодні інтегрована система охорони «Оріон» це цілий комплекс приладів, пристроїв і програмного забезпечення, які пов'язані між собою. Завдяки цьому можливо побудувати систему безпеки практично будь-якої складності, від маленького об'єкту, до мережі великих промислових і військових об'єктів розкиданих на великій території один від одного.
Найголовніший принцип такої системи - модульність. Ви використовуєте тільки ті прилади, які дійсно вам необхідні. Якщо необхідно обладнати об'єкт тільки охоронною сигналізацією, будь ласка, використовуйте тільки охоронні прилади. Як тільки потрібно розширити систему, додавши контроль доступу і пожежну сигналізацію, це можна буде зробити без будь-яких труднощів. Найголовніше на першому етапі не потрібно купувати ніякі зайві прилади й дроти. Ви купуєте тільки те, що Вам потрібно.
Вигоди використання ІСО «Оріон»
ІСО «ОРІОН» функціонально об'єднує 116 пристроїв і приладів і 33 програмних продукту, але для будь-якого варіанту використовується універсальний принцип побудови системи:
- Верхній рівень. Кілька локальних ІСО Оріон, зі своїми мережевими контролерами, об'єднуються в єдину базу даних за допомогою ПК;
- Середній рівень. Пульт управління, він же мережевий контролер, об'єднує всю систему, а прилади здійснюють інформаційний обмін з ним;
- Нижній рівень. Головним чином це універсальні прилади, які підтримую автономний режим роботи.

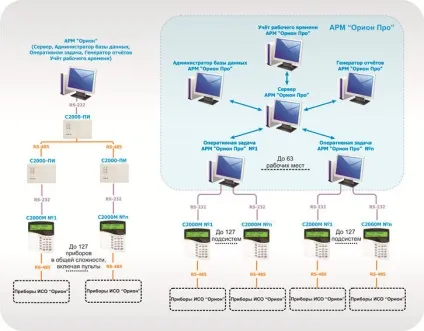

Структура системи ІСО «Оріон»
На невеликих за розмірами об'єктах охоронна сигналізація на базі Болід обмежується нижнім рівнем. Чим складніше об'єкт, тим вище буде рівень побудови системи.
Основні типи радіальних охоронних шлейфів в сигналізації Болід
Для всіх приладів можна запрограмувати кілька типів охоронних шлейфів, в залежності від схеми підключення датчиків і виконуваних ними функцій.
Нижче розглянемо самі часто використовувані типи:
- Тип 4: охоронний Можуть підключатися будь-які типи охоронних датчиків (що працюють на розмикання і на замикання, пасивні і з окремим живленням). Вважається, що шлейф порушений, якщо його опір вийшло з діапазону норми або змінилося більш ніж на 10%.
менше 1,8 кОм, більше 6,6 кОм або різко змінилося більш ніж на 10%
Центральні контролери системи
Центральні контролери, вони ж пульти управління, використовуються в системі ІСО «Оріон» для об'єднання всіх приладів по інтерфейсу RS-485 в єдину мережу, а так само для централізованого управління системою. Один пульт може контролювати до 127 приладів, вся логіка роботи програмується в нього ж за допомогою безкоштовної програми Pprog. Існують наступні види контролерів:
Інтерфейс обміну інформацією
Для обміну інформацією між охоронними приладами компанії Болід використовується інтерфейс RS-485, він є стандартним, який використовується в багатьох системах інших виробників. При цьому сам протокол «спілкування» закритий, це зроблено з метою безпеки, тобто пристрою з інтерфейсом RS-485 інших виробників будуть не сумісні з сигналізацією на базі ІСО «Оріон».

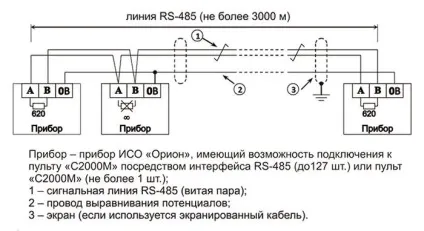

Інтерфейс RS-485 - це три жили, A і B, і третя об'єднує нулі панелей. Інтерфейс напівдуплексний, тобто по лінії A-B йде прийом і передача. Його максимальна довжина 3 км, якщо потрібно більше, то можна використовувати повторювачі. При протяжності лінії RS-485 більше 100 метрів необхідно прокладати її кручений парою.
Додзвонювачі і передавачі
Додзвонювачі і пристрої передачі сповіщень застосовуються для оповіщення власника системи, про будь-яких події - постановки / зняття, тривоги, службових повідомлень. Крім цього вони можуть передавати сигнали на пульт охоронного підприємства.
Застосовуються наступні моделі:
Електроживлення
Всі основні панелі Болід універсальні, вони можуть харчуватися напругою від 10,2 до 28,4 В. На кожній платі передбачена два входи для джерел живлення на 12 і 24 вольта.
Компанія випускає власні джерела резервного живлення, деякі з них оснащуються інтерфейсом RS-485, інші мають релейні виходи. Наприклад, моделі РВП-12 RS, РВП-12-3 / 17П1-P-RS, РВП-24 ісп.01П і інші.
- Захист АКБ від розряду;
- Діапазон напруги від 150 до 250В;
- Передача даних і управління по інтерфейсу RS-485;
- Вимірювання напруги мережі, напруги батареї, вихідної напруги, струму навантаження, ємності батареї;
- Передача інформації про час до заміни АКБ, ступеня заряду АКБ, часу роботи в резервному режимі тощо.
З метою збільшення часу автономної роботи дозволяється підключати додаткові акумулятори з великою ємністю.
