Огляд материнської плати BIOSTAR GF8200 M2 +

Сьогодні ми будемо тестувати материнську плату BIOSTAR GF8200 M2 + на системній логіці NVIDIA GeForce 8200, яка виділяється наявністю шини HyperTransport 3.0 і досить продуктивного інтегрованого графічного ядра, що підтримує DirectX 10 і технологію Hybrid SLI. До слова, материнські плати компанії BIOSTAR ми ще не тестували. Так що виходить своєрідний дебют цієї компанії на нашому сайті. Потрібно сказати, що BIOSTAR давно знаходиться на ринку системних плат і у більшості користувачів про неї склалося цілком позитивні враження, завдяки невисокій вартості її продуктів і досить хорошій якості виготовлення.

Раніше ми вже проводили тестування материнської плати M3N78-EMH HDMI на цій же системній логіці NVIDIA GeForce 8200 від більш дорогого бренду - ASUS. Так що у всіх бажаючих буде можливість оцінити підхід до реалізації мультимедійної платформи обох компаній. Але при цьому відразу зауважимо, що BIOSTAR GF8200 M2 + коштує дешевше.

Огляд материнської плати biostar gf8200 m2 - офіційний сайт компанії гаджет діжітал зон

Специфікація материнської плати BIOSTAR GF8200 M2 +:

Нову версію BIOS для BIOSTAR GF8200 M2 + можна скачати з офіційної сторінки.
Нову версію драйверів можна скачати з іншої офіційної сторінки.

Комплектація у материнської плати BIOSTAR GF8200 M2 + дуже скромна:

керівництво до материнської плати; CD диск з утилітами і драйверами; заглушка; шлейф Serial ATA; шлейф UltraDMA 133/100/66.

На заглушці материнської плати BIOSTAR GF8200 M2 + зроблена вентиляційна решітка, можна відзначити настільки просте і одночасно практичне рішення.

Знайомлячись із зовнішнім виглядом BIOSTAR GF8200 M2 +, відразу звертає на себе увагу незручне розташування 24-контактного роз'єму живлення в центрі плати, що сьогодні є досить рідкісним явищем. Але інші роз'єми, за винятком порту для FDD, розміщені цілком прийнятно для підключення. Дисковод ж компанія BIOSTAR, по праву, вважає застарілим пристроєм, тому навіть шлейфа до нього в комплекті не докладає. В общем-то, якщо даний пристрій виявиться ще актуальним при модернізації комп'ютера, у користувачів шлейф, швидше за все, знайдеться.

Для охолодження чіпсета служить невеликий алюмінієвий радіатор, який навіть на тлі референсного варіанту компанії NVIDIA виглядає не дуже переконливо.

Чіпсет материнської плати BIOSTAR GF8200 M2 + підтримує шість портів Serial ATA 3.0 Гб / с, з можливістю організації RAID масивів 0, 1, 5, 10, один роз'єм IDE, а також дванадцять портів USB, вісім з яких внутрішні. Крім того, на материнській платі BIOSTAR GF8200 M2 + були реалізовані порти COM і LPT. Роз'єм системної панелі вдало розташований в кутку плати і має кольорове маркування, що спрощує процес підключення.

На материнській платі BIOSTAR GF8200 M2 + є один слот PCIE х1, один PCIE х16 з підтримкою шини PCI Express 2.0 і ще два слоти PCI.

Аудіопідсистема BIOSTAR GF8200 M2 + заснована на 6-канальному HDA кодеку Realtek ALC662, роз'єм фронт-панелі якого підтримує тільки HDA формат, а AC'97 звук не підтримується. До того ж, на материнській платі є ще гігабітний мережевий контролер Realtek RTL8111C, а ось контролера FireWire немає.

Стабілізатор живлення на материнській платі BIOSTAR GF8200 M2 + тільки трифазний. Зібраний він на MOSFET P0903BDG (25 В, 9,5 мОм, 50А) і MOSFET NIKO-SEM P75N02LDG (25 В, 8,5 мОм, 65A), які управляються ШІМ-контролером intersil ISL6312. Як і на всій платі в цьому вузлі встановлені прості конденсатори з рідким електролітом, зате застосовуються дроселя закритого типу.

Грунтовно був виконаний кріплення для кулера. Пластикова рамка має всі шість зубців, а наполеглива пластина для жорсткості посилена металевою рамкою.

Крім 4-контактного роз'єму для процесорного кулера, на материнській платі BIOSTAR GF8200 M2 + є тільки один 3-контактний роз'єм для корпусного вентилятора, що доведеться враховувати під час організації вентиляції в корпусі.

В материнській платі BIOSTAR GF8200 M2 + використовується AMI BIOS. Налаштувань необхідних для розгону в BIOS насправді не дуже багато:

Як для бюджетного продукту в BIOS материнської плати BIOSTAR GF8200 M2 + є достатня кількість налаштувань, що дозволяють виробляти невеликий розгін.

Серед налаштувань підняття напруга живлення, такі є для процесора, чіпсета і пам'яті. Але значно підвищити харчування не вийде, для процесора все обмежиться 10%, а для чіпсета підвищенням на 0,09 В.

Напруга живлення модулів пам'яті регулюється не від стандартної величини в 1,8 В, а від завищеного значення 1,95 В. В цілому, подібне завищення не сильно критично і навіть в деякій мірі може підвищити стабільність пам'яті, але особливо чутливим модулям це може «Не сподобатися », особливо при поганій вентиляції в корпусі.

Також в BIOS є можливість для тонкого налаштування таймінгів і підтаймінгів оперативної пам'яті.

Опції процесорного множника відображаються зі значенням частоти ядра, що досить зручно.

У вікні Hardware Monitor можна стежити за:

температурою процесора; швидкістю обертання процесорного кулера і одного вентилятора; напругою на лініях живлення 3.3В, 5В, 12В, 5VSB і батарейці, а також ядрі процесора, чіпсеті, контролері шини HyperTransport і пам'яті.

Як бачимо, можливості моніторингу кілька розширені, в порівнянні зі «стандартним» поданням, але при цьому відсутня звичний показник температури самої плати.

Для процесорного кулера можна активувати функцію управління Smart Fan, яка буде змінювати швидкість обертання вентилятора, а з нею і рівень шуму, в залежності від температури процесора. Автоматичне управління працює як для 4-контактних, так і 3-контактних моделей систем охолодження.

Параметри регулятора можна виставити самостійно вручну або відкалібрувати вентилятор за допомогою вбудованої функції. При цьому BIOS самостійно визначить максимальну і стартову швидкості обертання вентилятора, а також чутливість (інертність) системи охолодження.

Розгін материнської плати BIOSTAR GF8200 M2 + закінчився на частоті в 260 МГц. Також ми з'ясували, що з BIOS підняти напругу на процесорі можна до 1,344 В.

З огляду на можливості підвищення стабільності, застосування більшої частоти при розгоні більшості процесорів не буде потрібно. Розганяти процесори AMD Phenom на материнській платі BIOSTAR GF8200 M2 + не рекомендується через не досить потужний стабілізатор живлення процесора.

Для перевірки можливостей материнських плат використовувалося наступне обладнання.

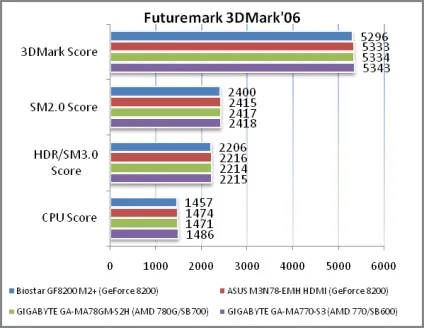

Материнська плата BIOSTAR GF8200 M2 + за рівнем продуктивності не виділяється серед рішень цього ж класу.

Графічний процесор NVIDIA GeForce 8200 працює на частоті 500 МГц, має 16 уніфікованих конвеєрів і 4 блоки ROP, а також підтримує DirectX 10 / SM4.0.

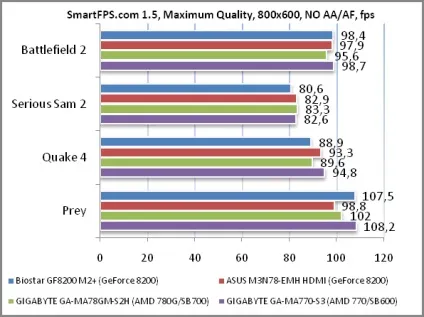

Графічне ядро NVIDIA GeForce 8200 відрізняється не тільки підтримкою DirectX 10, а ще й підвищеною продуктивністю по відношенню до попередніх серіях інтегрованої «графіки». Але в суперечці з прямим конкурентом NVIDIA GeForce 8200 в особі Radeon HD 3200 він програє близько 20%. Застосування чотирьох ядерного процесора AMD Phenom X4 9550, що працює на більш швидкій шині HyperTransport 1800 МГц здатне підвищити продуктивність прискорювача NVIDIA GeForce 8200.

Порівнюючи отримані показники з результатами тестування інтегрованого прискорювача Radeon HD 3200, проведеного на материнській платі GIGABYTE GA-MA78GM-S2H помічаємо, що зміна процесора з більш швидкою шиною HyperTransport змогла лише підтягнути продуктивність NVIDIA GeForce 8200 приблизно до рівня Radeon HD 3200 на процесорі Athlon 64 3600 + X2.

Материнську плату BIOSTAR GF8200 M2 + можна віднести до здешевлених пропозицій на системній логіці NVIDIA GeForce 8200, більше підходить для створення не сильно продуктивної конфігурації для будинку або офісу. Інтегроване графічне ядро NVIDIA GeForce 8200 має високу, як для вбудованих прискорювачів, продуктивність, і ця особливість є основним «козирем» материнської плати. Багато функцій, які могли б вивести рішення на цій системній логіці в клас недорогих мультимедійних систем, відсутні. Таким чином, компанія BIOSTAR здешевила свою пропозицію, зробивши його більш доступним в порівнянні з іншими, наявними на ринку. Тому для багатьох користувачів, яким потрібна просто плата з гарною вбудованою «графікою» для роботи, таке рішення доведеться вельми до речі. Відрадно також те, що материнська плата BIOSTAR GF8200 M2 + має деякі можливості розгону, які дозволять підвищувати продуктивність недорогих моделей процесорів з невеликим номінальним енергоспоживанням, аж до 10%. З іншого боку, шкода, але ні слабка система охолодження, ні 3-фазний стабілізатор живлення, не сприяють створенню розігнаної високопродуктивної платформи. Крім того, в будь-якому випадку потрібно буде обов'язково подбати про організацію відповідної вентиляції всередині корпусу.
