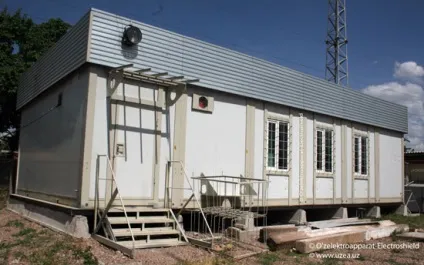

Общеподстанціонний пункт управління являє собою окреме приміщення з зістикованими всередині шафами і панелями.

Общеподстанціонний пункт управління - опу o zelektroapparat-electroshield

ОПУ виконується підвищеної заводської готовності і призначений для розміщення в ньому:

ОПУ виготовляються в наступних виконаннях:

  1. ОПУ-7 - представляє собою модуль з одними дверима і глухий утепленій торцевою стінкою з габаритними розмірами (LxBxH, mm) 6965х2570х3150 (mm);
  2. ОПУ-8 - що складається з двох модулів, які на місці монтажу стикуються торцями, утворюючи одне загальне приміщення з двома дверима і габаритними розмірами (LxBxH, mm) (6965х2) х2570х3150 (mm);
  3. у вигляді модульного будівлі з кількістю модулів більше 2-х з різними компоновками розташування модулів.

Внутрішні розміри в плані: - для ОПУ-7 - (LxBxH, mm) 6745х2350х2650 (mm), для ОПУ-8 - 13710х2350х2650 (mm).

Маса блок-модуля з обладнанням близько 6000 кг.

Общеподстанціонние пункти управління ОПУ-7 і ОПУ-8 виготовляються з утеплених тришарових панелей (сендвіч-панелей).

В ОПУ монтуються системи освітлення, опалення, вентиляції, системи кондиціонування (спліт-системи), на вимогу замовника протипожежна і охоронна сигналізація.

Конструкція і маса ОПУ дозволяють транспортувати його з заводу в повністю зібраному вигляді.

Пропонується також розміщення апаратури в модульному будівлі, яке може бути поєднане з розподільним пристроєм 20,10 (6) kV.

Конструктивне виконання ОПУ і кількість модулів обумовлено типом підстанції та обладнання, що застосовується. Нижче наведені приклади ОПУ. Організація РЗА проводиться за типовими схемами.

При виборі плану розташування апаратури і схем релейного захисту та автоматики необхідно керуватися технічною інформацією ІС 0ГК.143.112-86 «комплектні підстанції 35-110 К V виконання ХЛ і У. Вторинна комутація». Для захисту обладнання ПС застосовуються пристрої РЗА різного виконання в залежності від побажань замовника і проекту, будь-яких виробників країн СНД і провідних світових виробників АВВ, Siemens, Schneider Electric, АREVA і ін. Це електромеханічні реле, електронні та сучасні мікропроцесорні термінали захистів, а також мікропроцесорні шафи захистів і управління власного виробництва.
