Об'єднати, згрупувати, форматувати фігури в Word (Ефект тіні)

Отже, кілька фігур об'єднані (згруповані) і представляють один цілісний об'єкт. Ви задоволені своєю роботою, але все ж, присутня легке відчуття, що чогось не вистачає. І це щось тінь. Так, падаюча тінь від об'єкту буде дуже до місця.

Якщо ви задумали додати тінь одній фігурі і скористалися відповідною функцією Word, то - ось фігура, а ось падаюча від цієї фігури тінь. Але, при додаванні тіні до фігури (об'єкту), що складається з декількох елементів (фігур) вас може очікувати «сюрприз». Додавши тінь цілісного об'єкту, ви побачите, що замість однієї тіні від об'єкта, як і повинно бути, раптом, з'явилися тіні і у інших фігур - складових елементів єдиного об'єкта. Давайте з цим розберемося. Намалюємо кілька фігур і об'єднаємо (згрупуємо) їх в один цілий об'єкт (групу).

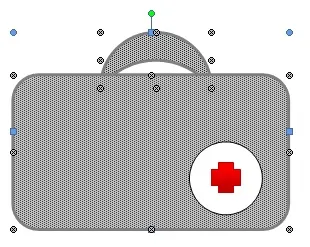

Ось для прикладу чемоданчик доктора. Фігура-чемоданчик складається з 4-х самостійних фігур: ручки, багажного відсіку, кружечка і хрестика, об'єднаних в єдину групу. Щоб в цьому переконатися, кликнемо мишею по будь-якій фігурі-елементу, і весь наш чемоданчик виявиться оточений маркерами.

Відведемо курсор в сторону і зробимо клік на чистому полі аркуша для того, щоб зняти виділення. Маркери зникли. Тепер знову заведемо курсор в область валізки і зробимо клік, але вже по іншій формі. І знову весь об'єкт захопили маркери. Проробимо такі ж дії з рештою 2-мя елементами - картина із захоплення маркерами всього нашого валізки та ж.

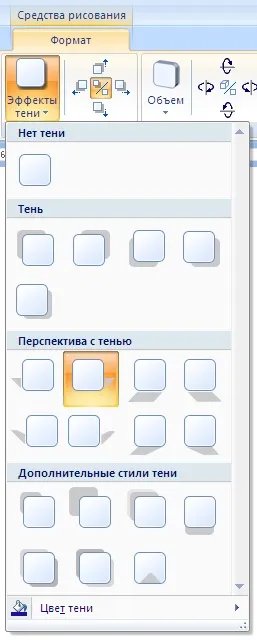

Тепер, ми точно знаємо, що у нас один цілісний об'єкт - чемоданчик доктора. Для нас природно, що бажаючи зобразити тінь валізки, побачити і повноцінну його тінь. Ну, що ж, давайте застосуємо ефект тіні, пропонований Word. Робимо клік по валізки лівою кнопкою миші (звичайний клік) і після захоплення його маркерами йдемо в верхнє меню і відкриваємо вкладку «Формат», в якій вибираємо функцію «Ефекти тіні». Потім, в віконці з пропонованими шаблонами вибираємо потрібний ефект (відповідний за творчим задумом).

Я, для прикладу, вибрав один з шаблонів підрозділу «Перспектива з тінню». І ось, що у нас вийшло:

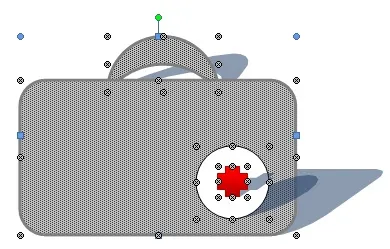

Замість очікуваної тіні, що відкидається валізкою, тінь відкинув кожен елемент (фігура). Я для помітності виділив тіні синюватим кольором. Справа в тому, що Word знає і пам'ятає не тільки про те, що наш чемоданчик цілісний об'єкт, але і про кожного його становить елементі (фігурі). Давайте повернемося до того моменту, коли ми тільки подумали додати тінь. До бажанням додати тінь приплюсуємо своє знання про пам'ять Word щодо кожної фігури в групі.

У нашій уяві тінь всього валізки, представляється що складається з тіні багажного відділення і виступає поверх нього ручки. Давайте ж про це скажемо Word. А, повідомимо ми Word про своє бажання і намір шляхом виділення цих 2-х елементів (багажного відділення і ручки). Робимо один клік лівою кнопкою миші на тілі багажного відділення. Весь чемоданчик захопили маркери.

Потім робимо другий клік, як і раніше залишаючись курсором мишки на тілі багажного відділення. Ось саме багажне відділення виявилося в обіймах маркерів відрізняються зовнішнім виглядом від перших (основних). Тепер натискаємо клавішу Shift і, утримуючи її, робимо клік лівою кнопкою миші на тілі фігури «Ручка». Ось і вона виявилася в полоні маркерів. Що ж ми цими виділеннями говоримо Word? Цими виділеннями 2-х фігур, ми повідомляємо програмі про свій намір працювати, тільки, з цими фігурами в групі «Валіза».

Тепер, коли потрібні нам фігури виділені, ми звертаємося до верхнього меню і активізуємо вкладку «Формат», в якій приділяємо увагу функції «Ефекти тіні». З переліку пропонованих шаблонів, вибираємо потрібний шаблон.

Як бачимо, тінь відкинули тільки ті фігури, про тінях яких ми повідомили (шляхом виділення) Word. Все б нічого, та ось тінь ручки знаходиться не на уявній поверхні, як тінь багажного відділення, а повисла в повітрі. Нікуди не годиться! Ми ж хочемо правдоподібності. Давайте зробимо разгруппировки нашого валізки, отримавши цим дією можливість копіювання (дублювання) будь-якого складового елементу (фігури). Робимо ми це тому, що знаходиться в складі групи окремо взята фігура копіювання і масштабування не підлягає, про що ви вже знаєте з попередніх наших зустрічей. Оскільки, з попередніх зустрічей ви вже дізналися, як виробляти угруповання, а також зворотна дія (разгруппировки), то я з вашого дозволу, не буду про ці дії, докладно, зараз говорити.

Отже, виділяємо наш чемоданчик, як цілісний об'єкт (групу) і виробляємо разгруппировки всіх елементів (фігур). Після цієї процедури ручка, багажне відділення, кружечок і хрестик стали самостійними і незалежними фігурами, з якими ми з вами вільні робити, що захочемо, як в межах Word, так і перенісши в якусь графічну програму.

В даному випадку, нас цікавить ручка валізки. Про копіюванні фігур (укладення дублікатів) ми з вами вже говорили, тому я не буду відволікати вашу увагу на це, а продовжу тему тіней фігур в складі єдиного об'єкта.

Ми зробили дублікат ручки, використовуючи функцію «копіювати-вставити» і приступаємо до головного. Порядок дій виберіть найбільш зручний вам.

Виділяємо ручку-дублікат і багажне відділення валізки. Ручку, кружечок і хрестик не виділяє! Далі застосуємо до наших 2-м виділеним фігурам ефект тіні і ось, що ми отримаємо:

Наступним нашим кроком буде процедура по об'єднанню фігур, що відносяться тільки до валізки. Робимо необхідні виділення фігур-елементів та, використовуючи функцію «Групувати», об'єднуємо ці фігури в цілісний об'єкт - чемоданчик. За бортом процесу об'єднання (угруповання) залишилася самотня ручка-дублікат. Давайте попрацюємо з нею.

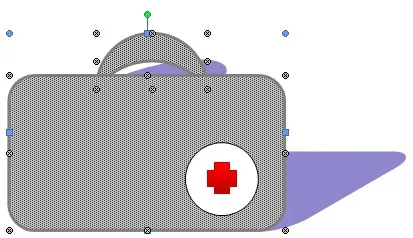

Помістимо ручку-дублікат на тіло багажного відсіку валізки, таким чином, щоб тіло ручки не виходило за межі відсіку, а ось тінь ручки-дубліката, нехай виходить. Це нам і потрібно. Давайте ще трохи повернемо наш дублікат за допомогою зеленого маркера на ніжці. Головне, щоб тіні не перетиналися, так як їх перетин зробить помітним накладення однієї тіні на іншу. Якось так:

На мій погляд, наша ручка-дублікат готова до перенесення на задній план, тобто її положення, буде за валізкою. Якщо, ми зробимо об'єднання ручки-дубліката з групою «Валіза», то перенесення на задній план вже не відбудеться.

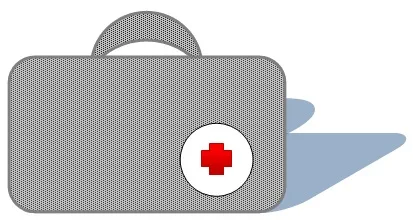

Тому, ми зробимо перенесення без об'єднання. І ось, що у нас вийшло:

Оскільки тіло нашої ручки-дубліката не видно за групою «Валіза», то необхідне виділення з наступним об'єднанням з групою «Валіза» ми зробити не можемо. Так, що залишимо нашу ручку-дублікат самостійною фігурою.

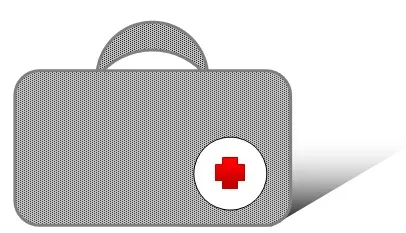

Для додавання тіні до тіні можна використовувати інші фігури, наприклад, криву лінію, зробивши окреслення тіні, доданої за допомогою шаблону в автоматичному режимі. Обведену по контуру шаблонної тіні фігуру залийте тим же кольором і підберіть для неї найкраще, на вашу думку, становище. Все залежить від вашої творчої фантазії, ну і можливостей Word, а так само важливості, в якомусь конкретному випадку, наявність найбільш натуральної тіні. Але, все це більшою мірою відноситься до малювання. На мій погляд, навіть легкий натяк на наявність тіні у об'єкта, дасть цілком пристойний ефект.

Іншим способом позбавлення від множинності тіней, може служити індивідуальне почергове виділення кожного елемента в складі групи і вибір для нього функції «Ні тіні».

На сьогодні все. Творчих вам успіхів!
