Нові функції в autocad 2019

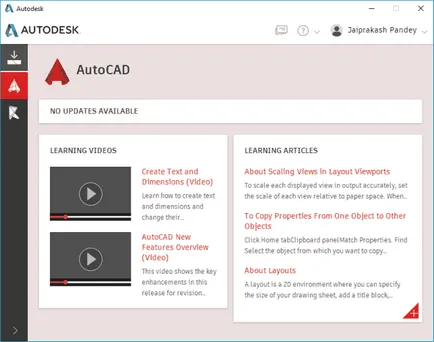

Autodesk Desktop App:

Крім того, ви також можете використовувати Autodesk Desktop App для відправки відгуків в Autodesk і отримати доступ до онлайн-помічнику AutoCAD.

PDF to DWG конвертер:

До сих пір існувало багато утиліт і додатків сторонніх виробників, які були дуже погані і неефективні при перетворенні з PDF в DWG креслення, отже, додавання цієї функції є значним поліпшенням функцій AutoCAD.

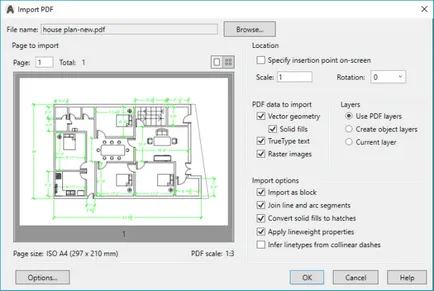

Для використання введіть команду «PDFIMPORT» в командному рядку та натисніть клавішу Enter, виберіть файл з командного рядка і знайдіть PDF-файл з вашого комп'ютера і натисніть на відкрити. Відкриється вікно Імпорту PDF, в якому потрібно вибрати всі необхідні опції і натиснути кнопку OK.

Креслення будуть імпортовані у вигляді тексту і геометричних об'єктів, і ви можете легко почати з ними працювати.

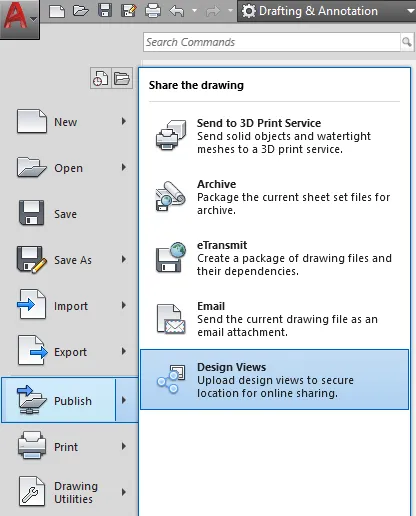

Функція Sharing drawings (поділитися кресленнями)

Для того, щоб поділитися кресленням переконайтеся, що ви увійшли в свій обліковий запис Autodesk 360 і ваш креслення збережений.

Створення «центральної лінії» і «центральної мітки»

Для того, щоб створити центральну лінію між об'єктами, такими, як дві паралельні або перетинаються лінії введіть команду «CENTRELINE» натисніть Enter, потім виберіть обидві паралельні або перетинаються лінії. Центральна лінія буде створена між двома лініями.

Ці центральні лінії і мітка центру буде залишатися асоціативної з об'єктами з посиланням, до яких вони створюються і навіть якщо буде змінено положення цих вихідних об'єктів, то їх центральна лінія і центральна мітка також зміниться.

За допомогою нової програми Autodesk print studio ви можете створити готовий файл для 3D-друку і відразу ж роздрукувати його на практично будь-якому 3D принтері. Цей інструмент 3D-друку створений за допомогою Spark Technologies і доступний тільки для 64-бітових операційних систем.

Щоб використовувати цей інструмент, перейдіть на вкладку «модель», перейшовши в простір 3D-моделювання та виберіть інструмент Print Studio з панелі 3D друку на вкладці «висновок». Якщо ви використовуєте цей інструмент вперше, то з'явиться підказка, де ви можете завантажити цей інструмент.

Після завантаження та установки клацніть на інструмент Print Studio і натисніть на суцільний або замкнутий «mesh-object» з вашого креслення, який ви хочете використовувати для 3D-друку.

Ця модель відкриється в новому вікні Print Studio, де ви можете підготувати цю модель для 3D друку. Якщо ви ще не готові надрукувати цей малюнок, то ви можете експортувати його в файл STL, який можна використовувати пізніше.

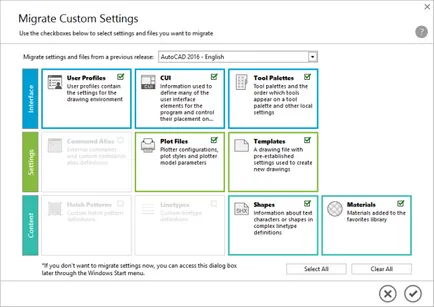

Перенесення налаштувань:

Нове вікно перенесення призначених для користувача ностароек є більш спрощеним і має простий і доброзичливий інтерфейс.

Покращена графіка:

З новим AutoCAD ви побачите покращену графіку в 3D; поліпшену продуктивність і плавність на 3D-кресленнях; нові прив'язки і поліпшену промальовування в 2D.
