Номографія - це

- розділ математики, в к-ром вивчаються способи графич. уявлення функціональних залежностей. Отримувані при цьому креслення зв. номограммами. Кожна номограмма будується для певної функціональної залежності в заданих межах зміни змінних. На номограмах обчислювальна робота замінюється виконанням найпростіших геометричних. операцій, зазначених в ключі користування номограми, і зчитуванням відповідей.

Точність отримання відповідей по номограммам залежить від виду номографірованной залежності, меж зміни змінних, розмірів креслення і обраного типу номограми. В середньому номограми можуть забезпечити отримання відповідей з 2-3 вірними значущими цифрами. Коли точність номограмм недостатня, їх можна використовувати для приблизних розрахунків, для знаходження нульових наближень, для контролю обчислень з метою виявлення грубих помилок.

Номограми можна застосовувати і для дослідження функціональних залежностей, покладених в їх основу. Часто таке дослідження виконується на номограмах значно простіше і наочніше, ніж іншими способами. За допомогою номограм можна досліджувати вплив різних змінних на потрібну змінну, дати наочну геометричний. інтерпретацію будь-яким раніше відомим властивостям цієї залежності, встановити раніше невідомі її особливості. Номографіческіе методи дослідження можна, напр. застосовувати в задачах на підбір параметрів емпірпч. формул за результатами спостережень, на апроксимацію однієї функції іншою, на знаходження екстремальних значень функції.

Значення змінних зображуються на номограмах поміченими точками і позначеними лініями. Безліч позначених точок, залежне від однієї змінної, зв. шкалою. Рівняння шкали змінної в прямокутній системі координат записуються у вигляді де і - функції і.

Схема шкали наведена на рис. 1.

Безліч позначених точок, залежне від двох змінних, наз. бінарним полем. Бінарне нулі зазвичай оформляється у вигляді сітки, що складається з двох сімейств помічених ліній. Точка в бінарному поле визначається як точка перетину ліній з заданими позначками. В системі прямокутних координат бінарне поле переменнихі задається рівняннями де і - функції. Передбачається, що функції і такі, що в заданій області зміни змінних кожній парі значень a1 і a2 відповідає тільки одна пара значень x і y, Схема бінарного поля (a1, a2) приведена на рис. 2.

Шкали, сімейства помічених ліній і бінарні поля в номограмах оформляються так, щоб було зручно знаходити точки і лінії з заданими позначками і визначати позначки відповідних точок і ліній.

Елементарними номограммами зв. номограми, в яких брало відповідь або відповіді знаходяться в результаті виконання однієї геометричний. операції (визначення точки на шкалі або в бінарному полі; проведення прямої через дві точкп; побудова кола за відомим центру і радіусу; поділ відрізка в заданому відношенні; проведення прямої, паралельної даній; відкладання відрізка, довжина к-якого дорівнює довжині даного відрізка; побудова паралелограма за трьома його відомим вершин; накладення однієї площини на іншу).

До елементарним номограммам відносяться: графік функції; здвоєна шкала; сітчаста; з вирівняні точок; з рівновіддалених точок; циркульна; з паралельним індексом; барицентрична; ромбоидальная, з орієнтованим транспарантом і з транспарантом загального вигляду.

На рис. 3 приведена елементарна номограмма пз вирівняні точок для визначення величини хиз рівняння застосовується при термічному розрахунку вентіляторнихпротівоточних градирень. Номограма побудована в межах:

Змінні АІ bпредставлени на номограмі шкалами; змінні сі х - бінарним полем. На номограмі показано рішення числового прикладу (дано: а = 0,75; b = 7; с = 10; відповідь: х = 0,1).

Елементарні номограми мають просте геометричний. обгрунтування: номографіч. інтерпретація умови розташування трьох точок на одній прямій призводить до номограмме з вирівняні точок; формули відстані між двома точками - до номограмме з рівновіддалених точок і до циркульній; формул для координат точкп, що ділить відрізок в заданому відношенні, - до баріцентріч. номограмме; умови паралельності двох прямих - до номограмме з паралельним індексом; формул, що визначають координати четвертої вер-шпни паралелограма за трьома його заданим вершин, - до ромбоідальная номограмме; формул перетворення прямокутних координат без повороту і з поворотом осей - до номограммам на двох площинах (з орієнтованим транспарантом п з транспарантом загального вигляду).

Кожному виду елементарної номограми відповідає своя канонич. форма залежності, к-рую можна зобразити номограми. Нек-риє канонич. форми допускають побудову елементарних номограмм різного типу.

Найбільш загальна канонич. форма. представимо елементарної номограми з вирівняні точок, має вигляд

Відповідна номограмма складається з трьох бінарних полів пов'язаних одним вирівнюванням.

Нижче наведені часто зустрічаються на практиці канонич. форми для окремих рівнянь і систем рівнянь, представимо номограммами того чи іншого типу.

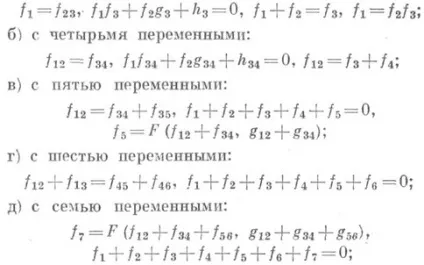

Канонич. форми для окремих рівнянь: а) з трьома змінними:

канонич. форми для систем рівнянь:

Складовими номограммами зв. номограми, що складаються з елементарних номограмм одного або різних типів. Введення складових номограмм значно розширює клас номографіруемих залежностей. Зведення канонич. форм, які представлені елементарними і складовими номограммами, см. в [3]. [4].

Завжди номографіруеми залежності з трьома змінними. Залежно з чотирма і великим числом змінних допускають побудову номограмм лише в окремих випадках.

Для розширення кола номографіруемих залежностей застосовують наближене номографірованіе. Воно засноване на заміні з деякої допустимої похибкою цієї залежності номографіруемой.

На рис. 4 приведена наближена номограма з рівновіддалених точок для визначення величин і (пли Qи) з системи рівнянь:

застосовується при гідравлічні. розрахунку прямокутних лотків. Ця система для можливості номографірованія була наближено замінена системою:

з відносною похибкою в величинах Qи v, що не перевищує. Штрихова окружність на номограмі відповідає рішенню числового прикладу (дано: відповіді: і).

У деяких випадках методи наближеного номографірованія дають можливість представляти номограммами таблиці з декількома входами.

Для номографірованія цієї залежності її приводять точно або наближено до номографіруемому увазі і записують рівняння елементів номограми в прямокутній системі координат. Вхідні в ці рівняння параметри перетворення (а іноді і довільні функції) підбирають так, щоб надати номограмме зручний для користування вид. Далі розраховують таблиці координат окремих елементів номограми, а потім викреслюють номограмму.

Отримала розвиток машинна Номографія (див. [4]): розроблені системи процедур і стандартних програм для автоматичним. розрахунку і побудови елементів номограмм за допомогою ЕОМ і графопостроителя, а також стандартні програми для автоматичним. конструювання, розрахунку та креслення номограмм різних типів.

Основними проблемами теоретич. Н. є проблеми представимости і єдиності. Суть першої проблеми полягає в тому, щоб з'ясувати, чи можна задане рівняння або систему рівнянь привести до тієї чи іншої канонич. формі, і якщо можливо, то вказати алгоритм такого приведення. Отримано рішення цієї проблеми для деяких канонич. форм. Вони складні і на практиці не застосовуються. Суть другої проблеми полягає в тому, щоб з'ясувати, єдиним чи способом наводиться дана залежність до канонич. формі, і якщо не єдиним, то вказати всі можливі способи і встановити можливості перетворення номограмм в кожному з них.

Літ. : [1] Пентковський М. В. Номографія, М.-Л. 1949; [2] Невський Б. А. Довідкова книга по номографії, М.-Л. 1951; [3] Хованський Г. С, Основи номографії, М. 1976; [4] його ж, Номографія і її можливості. М. тисяча дев'ятсот сімдесят сім.

Математична енциклопедія. - М. Радянська енциклопедія. І. М. Виноградов. 1977-1985.
