Незалежна і залежна система опалення - особливості та переваги обох видів

Споживачі, яким для опалення потрібні великі обсяги тепла, а це адміністративні приміщення і багатоповерхові будинки, зазвичай підключаються до центрального опалення. Крім того, якщо приватні будинки знаходяться поблизу мереж центрального теплопостачання, то забезпечити їх опалення можна підключенням внутрішніх контурів до магістральних трубопроводів. Звичайно, індивідуальна система опалення має ряд переваг, але іноді єдиним варіантом буде підключення до цього джерела тепла.

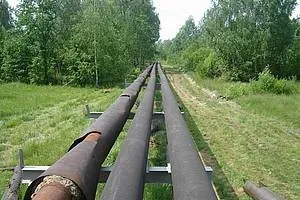

Магістралі теплопостачання - джерела тепла, для подачі якого може застосовуватися незалежна і залежна система опалення приміщень. Протяжність теплових магістралей може бути досить великою і для того, щоб рівномірно розподілити теплоносій застосовуються спеціальні заходи. Для балансування теплопостачання відповідно до потреб об'єктів проводиться шайбірованіе системи опалення найближчих до ТЕЦ будівель. Технічно проблема вирішується установкою спеціальних дросельних шайб в трубопроводі, що подає.

Особливості залежною (відкритої) схеми підключення

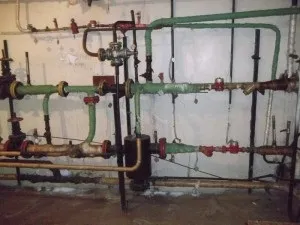

Якщо використовується залежна схема, то це означає, що одна і та ж вода, що нагрівається в котлах центральної котельні, циркулює в контурах опалення споживачів.
Температура теплоносія досягає 150. 130 або 95 градусів, яка залежить від режиму роботи ТЕЦ, при температурі в «обратке» 70 градусів. Температура води визначає тип підключення споживачів, якщо використовується залежна система опалення, яке здійснюється за такими схемами:

пряме підключення споживачів;
підключення із застосуванням вузла змішування, яке передбачає застосування елеватора;
можлива установка перемички з циркуляційним насосом між подачею і обратку;
циркуляційний насос встановлюється на подачі або обратке;
одночасна установка елеватора і циркуляційного насоса.

безпосереднє підключення

Якщо ТЕЦ подає в теплову мережу теплоносій з температурою до 95 градусів, то його потік можна подати безпосередньо в батареї і в інші опалювальні прилади. Такий тип подачі ефективний для будь-якої схеми опалення систем обігріву. Таке підключення часто застосовується через свою простоту і надійності.

При температурі води вище 100 градусів необхідне устаткування змішувального вузла, в якому використовується елеватор. Основне завдання елеваторного вузла - змішувати воду в подачі з водою «обратки» для зменшення температури теплоносія, що надходитиме в прилади опалення.

Відкрита залежна схема приєднання системи опалення надійна, не вимагає постійного нагляду. Її монтаж порівняно дешевий. При використанні відкритої залежною системи легко організовується подача гарячої води, адже її можна відбирати безпосередньо з теплової мережі. Це основні плюси відкритої залежною системи, але вона має багато досить істотних недоліків.

Недоліки відкритою залежною схеми:

Через забруднення теплоносія погано працює різна арматура. Наприклад, термостатичні вентилі швидко виходять з ладу, що ускладнює регулювання температури.
Старі і іржаві теплові магістралі впливають на якість теплоносія. Очищення і знесолення не приносять особливих результатів.
У подібних системах можливі сильні перепади тиску і гідроудари, які можуть пошкодити сучасні батареї або пластикові труби.
У батареях швидкість потоку води зменшується, і вся грязь осідає всередині. Стародавні чавунні радіатори. завдяки великому обсягу, відмінно справлялися з осадом, а ось сучасні біметалеві або сталеві радіатори можуть легко засмітитися. В деякій мірі цей недолік усуває грязевик для системи опалення, який встановлюється в змішувальному вузлі.

Особливості незалежної (закритою) системи обігріву

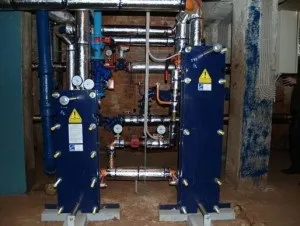

При будівництві та обладнанні нових котелень застосовується незалежна закрита система опалення. Вона складається з гідравлічно розділених теплообмінником основного і додаткового контурів циркуляції. Це означає, що теплоносій, циркулює в контурі котельні, потрапляє в теплообмінник і передає тепло додатковому контуру - опалювальній системі будинку.

Так працює схема незалежна приєднання системи опалення, яка застосовується в сучасному будівництві. Слід зазначити, що організація незалежної закритої системи обігріву обходиться дорожче, тому знаходить застосування комбінована відкрита і закрита система опалення для схеми приєднання місцевого теплового вузла.

Переваги закритої системи опалення

Організація ГВС здійснюється установкою додаткових пластинчастих теплообмінників, які приєднані до теплової магістралі. Один додатковий контур забезпечить опалення, а інший - постачання гарячої води. Для стабільної температури в контурі ГВП передбачається автоматичне підживлення від «обратки». Подавати теплоносій для опалення з пластинчастого теплообмінники можна на будь-які схеми розводки систем опалення об'єктів.

Переваги незалежної закритої системи:

гарна якість води в контурі ГВП, адже вона надходить з водопроводу;
теплоносій у контурі опалення легше очистити і відфільтрувати;
чистий теплоносій не засмічує термостатичні вентилі, які регулюють температуру в приміщеннях, і радіатори;
контур опалення будинку не залежить від якості теплоносія в тепловій магістралі, від перепадів тиску і гідроударів, процес опалення та організації ГВС забезпечують пластинчасті теплообмінники.

При експлуатації пластинчасті теплообмінники забруднюються теплоносієм ТЕЦ, тому їм потрібно періодична промивка. Додаткові витрати на придбання теплообмінників, насосів і арматури збільшують витрати на організацію опалення. Надійність, безпеку і відмінна адаптація до сучасного опалювального обладнання з лишком покриває ці недоліки.

Види циркуляції в контурах опалення

Для доставки тепла до батарей потрібно перемістити нагріте котлом теплоносій.
Застосовується природна циркуляція в системі опалення і примусове переміщення води за допомогою циркуляційного насоса. Природна циркуляція застосовується в простих системах опалення, вона вимагає мінімуму обладнання при мінімальних витратах на монтаж і експлуатацію.

Для реалізації цього методу переміщення теплоносія використовується зміна фізичних властивостей води при нагріванні. Швидкість переміщення залежить від різниці температур і від величини гідравлічного опору, яке зменшують збільшенням діаметра труб.

Відкритий контур опалення

Самотечная система опалення з природною циркуляцією відкрита має безсумнівні переваги.

Переваги відкритої природної циркуляції теплоносія:

простота і невеликі витрати на монтаж;
економічність;
легко перетворюється в систему з примусовою циркуляцією, циркуляційний насос встановлюється зазвичай в «обратке».

Тому система опалення одноповерхового будинку з природною циркуляцією вельми популярна і успішно використовується. Основні недоліки подібного опалення - велика інерція. Крім того, наявність відкритого розширювального бака зумовлює відповідь на питання - чи можна залити тосол в систему опалення будинку. Залити можна, але він буде постійно випаровуватися, що зробить експлуатацію системи нерентабельною.

Закритий контур опалення

Теплоносій в закритій системі опалення не має контакту з атмосферним повітрям. Для компенсації теплового розширення встановлюють герметичні мембранні розширювальні баки. Закрита система опалення схема може бути будь-який, для переміщення теплоносія обладнується циркуляційним насосом. Відсутність контакту теплоносія з повітрям значно збільшує термін служби труб і устаткування контуру опалення.

Якщо при монтажі передбачити ухил труб, то при відсутності напруги мережі і перемиканні байпаса виникне природна циркуляція в закритій системі опалення будинку. Звичайно, ефективність системи впаде, але опалення буде працездатний і продовжить обігрівати оселі.

Основні переваги закритої системи опалення:

застосування герметичного розширювального бака виключає випаровування рідини, в закритих системах можна застосовувати тосол в якості теплоносія;
відсутність контакту води з повітрям захищає елементи контуру від внутрішньої корозії;
закритий контур опалення має малу інерційність і високу ефективність;
застосування циркуляційного насоса дозволяє зменшити діаметр труб і зменшити витрати на їх придбання;
для теплих підлог і для складних розгалужених схем встановлюють додатковий насос в системі опалення, який забезпечить їх ефективну роботу.

Вплив повітря на роботу контуру опалення

Коли з тих чи інших причин з'являється повітря в системі опалення, нормальна робота системи порушується. Погіршується або зовсім припиняється циркуляція з усіма витікаючими наслідками. У таких випадках фахівці кажуть, що завоздушена система опалення і необхідно вживати заходів для видалення повітряних пробок.

Наявність повітря в контурі може викликати неприємні явища:

шум при русі води по радіаторів і вібрацію, яка викликає ослаблення гвинтових з'єднань, а іноді руйнування місць зварювання;
у віддалених підсобних приміщеннях відсутність циркуляції може привести до розморожування системи;
невелике завоздушіваніе викликає зменшення ефективності роботи і перевитрата палива;
повітря викликає корозію металевих труб і корпусів зсередини, що різко скорочує термін служби обладнання.

Для успішного видалення повітря з контуру служать воздушники в системі опалення, які можуть бути ручними і автоматичними. З ручних клапанів найбільш відомий кран Маєвського. Він встановлюється на торці батареї і з його допомогою скидається накопичився повітря. Автоматичний видаляє повітря з системи в процесі роботи.

Відвідники повітря встановлюються в критичних місцях, таких як повороти трубопроводів і найвищих точках опалювальних систем.

Алгоритм видалення повітря з контуру

В процесі експлуатації, з різних причин, можлива поява повітряних пробок. Тому, щоб правильно развоздушіть контур опалення потрібно зробити наступні дії:

знайти місце, в якому зібрався повітря, визначити це місце можна на дотик, по більш низькій температурі;
в точці, яка розташована вище по ходу руху теплоносія, відкривається кран Маєвського;
відкривається кран підживлення і випускається повітря до появи рідини.
