Несуча здатність профлиста - вибір профнастилу для даху та перекриттів

Несуча здатність є дуже важливою характеристикою матеріалів, використовуваних для будівництва різних будівель і споруд. Ця характеристика визначає, яке навантаження може витримати та чи інша конструкція без деформації або руйнування.

Повною мірою стосується це і різних металевих конструкцій. На початку минулого століття підвищення їх міцності і несучої здатності досягалося виключно збільшенням товщини стінок металевих профілів. Але, з розвитком індустрії будівельних матеріалів, все більша увага стала приділятися зниженню матеріаломісткості конструкцій без шкоди для їх міцності і надійності.

Оцинкований профнастил несучий

Результатом таких розробок стала поява нових сучасних матеріалів, одним з яких став металевий профільований лист.

Отримують цей матеріал шляхом обробки рулонної або листової холоднокатаної сталі на спеціальних профілів станах. В результаті пласка поверхня металу набуває гофровану або хвилясту поверхню. Кожен виступ на поверхні металу виконує функцію ребра жорсткості, значно збільшуючи міцність металу.

Області застосування несучого профнастилу

Несуча здатність профлиста на порядок вище несучої здатності плоского металевого листа такої ж товщини. При цьому, чим більше висота трапецієподібної гофри або хвилі профнастилу, тим вище його несуча здатність. Так, наприклад, допустиме навантаження на 1 м2 стінового профнастилу С10-1200-0,6, покладеного на опори з кроком 1 м становить 86 кг. У той же час, несуча здатність профільованого листа НС44-1000-0,7 з відстанню між опорами 3,5 м становить вже 182 кг / м2.

Профнастил несучий Н57 зі стандартними розмірами

Виключно вдале поєднання невеликого власної ваги з високою міцністю і довговічністю дозволяють використовувати металевий профільований лист в самих різних областях будівництва. Його застосовують для:

• Пристрої покрівельних покриттів будь-якої конфігурації і складності з кроком обрешітки до трьох і навіть більше метрів;
• Монтажу незнімної опалубки, при цьому несучий профнастил для перекриттів не тільки витримує без будь-яких деформацій вага бетонної суміші і її внутрішнього каркаса, але і додатково виконує функцію листової арматури;
• Пристрої міжповерхових композитних перекриттів і діафрагм жорсткості будівель з металевим каркасом;
• Пристрої утеплених і неутеплених зовнішніх стінових огороджувальних конструкцій будинків і споруд різного призначення;

Монтажу металевих парканів як промислових і цивільних, так і індивідуальних житлових будинків.

Унікальні якості профнастилу давно використовуються в промисловому будівництві. Застосування металевого профільованого листа дозволяє не тільки скоротити терміни будівництва об'єктів, а й істотно знизити витрати на їх зведення.

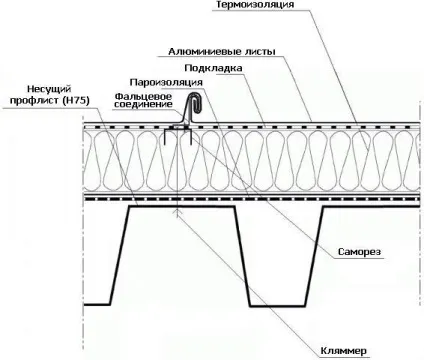

Пристрій плоскою крівлі, як опорний елемент - профнастил несучий Н75

Зокрема, несуча здатність профнастилу Н75 дозволяє збільшити відстань між прогонами покрівельного покриття до 5,0-7,0 м, в залежності від ухилу даху. При цьому міцності цього профільованого листа достатньо, щоб витримати практично будь-яку снігове навантаження навіть при такій значній відстані між опорами.

Варто відзначити, що несуча здатність профнастилу Н75 дозволяє використовувати його не тільки для перекриття великопрольотних будівель. Його успішно застосовують і в якості незнімної опалубки при бетонуванні перекриттів, розрахованих на дуже високу експлуатаційну навантаження. В останні роки несучий профнастил широко застосовується і в індивідуальному будівництві.

Несучий профнастил, ціна якого нижче, ніж у металочерепиці, має чудові експлуатаційні характеристики. Він легкий, міцний, стійкий до різних зовнішніх впливів. Профнастил також має елегантний зовнішній вигляд завдяки багатству колірної гами сучасних захисно-декоративних покриттів. Крім того, монтаж його не вимагає спеціальних навичок і може бути виконаний власними силами без залучення професіоналів.

Несуча здатність профнастилу - гранично допустимі навантаження

Як вже говорилося вище, несуча здатність профлиста визначається навантаженням, яку він може витримати без деформацій і руйнування. Для розрахунку міцності профнастилу використовують чотири схеми обпирання профлиста: однопролітного, двопрогінна, трипролітних і четирехпролетную. При цьому приймається, що ширина опорної конструкції в місці зіткнення з профнастилом не менш 40 мм.

Чотири найпоширеніші схеми обпирання профнастилу

Нижче в таблиці наведені гранично-допустимі рівномірно-розподілені навантаження для деяких видів профнастилу, як несе, так і стінового.

Несуча здатність профлиста, таблиця навантажень

У таблиці наведено допустимі навантаження для профілів з найбільш часто респонденти користуються послугами товщиною стали вихідної заготовки. Зі збільшенням товщини стали, допустимі навантаження збільшуються прямо-пропорційно. Тому, для того, щоб визначити значення гранично-допустимих навантажень для профнастилу іншої товщини стали, необхідно табличне значення помножити на співвідношення товщини стали наведеного в таблиці профілю до товщини стали розглянутого профлиста.

Методика розрахунку міцності покрівельного покриття і вибір марки несе профлиста

Розрахунок несучої здатності профнастилу необхідний для правильного вибору профільованого листа. Він порівняно нескладний і дозволяє підібрати профіль з оптимальним співвідношенням несучої здатності і ціни матеріалу.

Розглянемо приклад розрахунку навантаження на профільований лист покрівельного покриття і виберемо профнастил з урахуванням даних, отриманих в результаті проведеного розрахунку.

Для початку приймаємо такі вихідні дані для розрахунку: будівля має двосхилий покрівлю з кутом нахилу 35 °, проекція ската на горизонтальну площину дорівнює 6,0 м, будівництво розташоване в Московській області.

Загальна величина навантаження на профільований лист покрівельного покриття виходить шляхом додавання снігового та вітрового навантаження, а також власної ваги профнастилу.

Вага профнастилу визначається площею покрівельного покриття, величиною необхідних монтажних нахлестов і дорівнює 8,6 кг / м2.

Розрахункове снігове навантаження визначається місцем розташування будівництва. Київська область відноситься до III сніговому району, для якого снігове навантаження складає 180 кг / м2. З урахуванням ухилу покрівлі, снігове навантаження для нашого будинку становить 180Х (60 ° -35 °) / (60 ° -25 °) = 128,6 кг / м2, де 35 ° - прийнятий кут нахилу покрівлі.

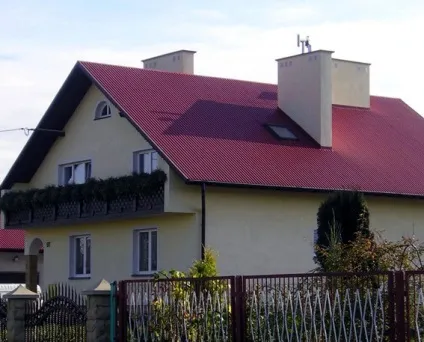

Приватний будинок з класичною двосхилим дахом, покритої профнастилом

По карті вітрових навантажень знаходимо, що Київська область відноситься до I вітрового району, для якого вітрове навантаження становить 32 кг / м2. З урахуванням ухилу покрівлі, коефіцієнт аеродинамічного опору покриття з профлиста буде дорівнює приблизно 0,3, відповідно вітрове навантаження складе 32х0,3 = 9,6 кг / м2.

Отже, загальне навантаження на профнастил покрівельного покриття в нашому випадку складе 8,6 + 128,6 + 9,6 = 146,8 кг / м2.

З урахуванням довжини ската даху і обраного кроку обрешітки, підбирається несуча здатність профнастилу (таблиця допустимих навантажень наведена вище). Виходячи з отриманої величини навантаження на покрівельне покриття і табличних даних, для нашого будинку підійде профнастил С21-1000-0,6 з гранично допустимої навантаженням 195 кг / м2.

Вартість профільованого листа залежить від висоти профілю, товщини металу і якості його захисно-декоративного покриття. Нижче наведена таблиця, в якій вказана вартість найбільш популярної марки несучого профнастилу - Н75, виготовленого з оцинкованої сталі з кількістю цинку в покритті 140 г / м2.

Незважаючи на те, що найчастіше можна обійтися більш дешевими варіантами, більшість забудовників вважають за краще використовувати профнастил з великим запасом міцності щодо розрахункових характеристик. Особливо це стосується районів, в яких за останні 20 років були зафіксовані випадки аномально високого рівня опадів, що випали за короткий проміжок.

Несучий профнастил для перекриттів, ціна профілю Н75 з різними захисними покриттями.

Найменування профільованого листа

Товщина металу, мм
