Навчальний елемент найменування вибір технологічних баз при обробці заготовок
3) За характером прояву:

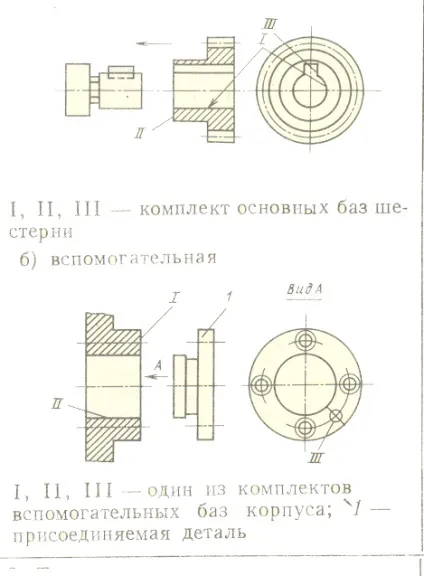

Конструкторська основна - це база, котра належить деталі і використовувана для визначення її положення у виробі.
Конструкторська допоміжна - це база, котра належить деталі і використовувана для визначення положення приєднуються до неї інших деталей. (Приклад: вал встановлений в корпусі редуктора за двома шийок і на ньому встановлені шестерні).
Технологічна база - це база, котра належить деталі і використовувана для визначення її положення при обробці або складанні.
Чорнова технологічна база - це поверхня, яка не пройшла механічну обробку.
Чистова технологічна база - це оброблена поверхня деталі.
Вимірювальна база - це база, котра належить деталі і використовувана для визначення відносного положення заготовки і засобів вимірювання; від даної бази проводиться відлік розмірів обробки.
Установча база - це база, що позбавляє заготовку 3-х ступенів рухливості (1 переміщення і 2 обертання навколо координатних осей).
Напрямна база - це база, що позбавляє заготовку 2-х ступенів рухливості (1 обертання і 1 переміщення).
Опорна база - це база, що позбавляє заготовку 1-го ступеня рухливості (1 обертання або 1 переміщення).

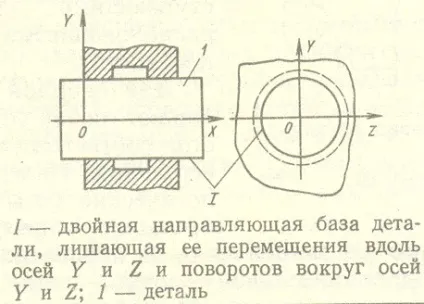

Подвійна напрямна база - це база, що позбавляє заготовку4-х ступенів рухливості: переміщення уздовж 2-х координатних осей і 2-х обертань.

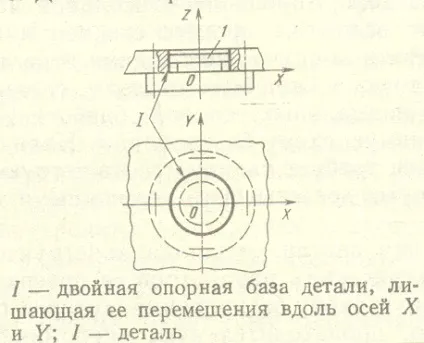

Подвійна опорна база - це база, що позбавляє заготовку 2-х ступенів рухливості (2 переміщення або 2 обертання).
Явна - це базова поверхню у вигляді реальної поверхні або розмічальної ризики.
Прихована - це база у вигляді уявної поверхні, площини, осі або точки (вісь завжди прихована база).
Кожна заготовка має шість ступенів свободи при переміщенні уздовж осей OX; OY; OZ і при повороті щодо цих осей. Положення заготовки визначається шістьма координатами або шістьма опорними точками.
Схема базування - це схема розташування опорних точок на базових поверхнях.
Опорна точка - це точка, яка символізує один із зв'язків заготовки з обраної системою координат.
На схемі опорні точки позначають:
Всі опорні точки нумерується цифрами від 1 до 6, починаючи з тієї бази, яка позбавляє більшої кількості ступенів рухливості. Якщо на вигляді опорні точки розташовані на одній лінії, то на іншому вигляді вони позначаються одним знаком, під яким записують номери цих точок через кому.
Правило шести точок.
Для забезпечення нерухомості заготовки в обраній системі координат на неї необхідно накласти 6 геометричних або кінематичних двосторонніх зв'язків.
Для забезпечення нерухомості заготовки в обраній системі координат на неї необхідно накласти 6 геометричних або кінематичних двосторонніх зв'язків.
Розглянемо правило 6-ти точок на прикладі базування призматической деталі.
Розташуємо призматичну деталь в системі координат XYZ.
Щоб надати деталі, при установці в пристосування, цілком певне положення необхідно позбавити її 6-ти ступенів рухливості. Здійснити це можна, розставивши відповідним чином опорні точки, які перешкоджали б переміщенню і обертанню деталі.
На нижній площині ставимо три опорні точки (за правилом трикутника) і позбавляємо заготовку 3-х ступенів рухливості (обертання навколо осей X і Y і переміщення щодо Z).
На бічній стороні ставимо дві опорні точки 4,5; які позбавляють 2-х ступенів свободи (переміщення уздовж осі X і обертання навколо Y).
Шосту точку ставимо на далекому торці, і вона позбавляє заготовку переміщення уздовж осі Y.
Опорні точки в пристосуванні матеріалізуються установочними елементами. Для забезпечення контакту між поверхнями заготовки і установочними елементами пристосування необхідно створити силове замикання, причому затискні сили розташовані навпроти опорних точок.
На малюнку ці точки позначені як F1; F2; F3.
Розглянемо теоретичну схему базування призматической деталі
I, II, III - базові поверхні
1,2,3,4,5,6 - опорні точки
I - нижня площина - технологічна, установча, явна база позбавляє 3-х ступенів рухливості - 1 переміщення, і 2 обертання.
II - бічна ліва сторона - є технологічною, що направляє, явною базою і позбавляє 2-х ступенів рухливості - 1 переміщення і 1 обертання.
III - дальній торець - технологічна, опорна, явна позбавляє 1-го ступеня рухливості - 1-ого переміщення
Примітка: 1) за установчу базу рекомендується приймати поверхню з найбільшими габаритами; 2) за направляючу - поверхня найбільшою протяжністю
Розглянемо базування циліндричної деталі в системі координат OXYZ
На осі деталі знаходяться чотири точки 1, 2, 3, 4, позбавляють заготовку переміщення уздовж осі X і Z, і обертання навколо цих же осей.
Точка 5 знаходиться на торці деталі, і позбавляє заготовку переміщення уздовж осі Y.
Точка 6 знаходиться десь на поверхні деталі, там, де затискаються кулачки, або є шпонка і позбавляє заготовку можливості обертання навколо власної осі. Це прихована база.
I - вісь деталі, є технологічною, подвійний направляючої, прихованої базою.
II - торець деталі, є технологічною, опорної, явною базою.
Шоста точка знаходиться десь на поверхні деталі (в місці кріплення кулачків) і є технологічною, опорної, прихованої базою.
Розглянемо теоретичну схему базування циліндричної деталі
Рекомендації по вибору баз
На перших операціях обробляють поверхні, які в подальшому будуть технологічними базами, а деталь базують по чорновим технологічним баз.
Як цих баз вибирають такі поверхні:
1) Які мають достатню протяжність і не обробляються протягом всього технологічного процесу.
2) Поверхні повинні бути досить чистими, гладкими, на них мають бути відсутні ливарні і штампувальні ухили. Вони повинні бути зручними для базування.
3) Якщо у деталей немає такої поверхні, то за чорнові бази приймають штучні бази - це центрові отвори або спеціально зроблені і спеціально оброблені поверхні або отвори.
Слід уникати на чорнових базах слідів роз'єму штампа або ливарних форм, а також залишків літніковойсистеми. Після першої операції чорнові бази слід замінити, якщо немає можливості обробити всі інші поверхні щодо цих баз
Чистові бази вибирають, виходячи з принципів базування:
Принцип постійності або єдності баз.
Полягає у виконанні всіх операцій, крім першої, від одних баз.
2) Принцип суміщення баз. Полягає в прийнятті за технологічні бази поверхонь, які є конструкторськими або вимірювальними базами
Для отримання найбільшої точності розташування поверхонь відносно один одного, прагнуть провести обробку цих поверхонь за один установ, а якщо це не можливо, то рекомендується використовувати принцип суміщення баз що дозволяє зменшити або виключити зовсім похибка базування.

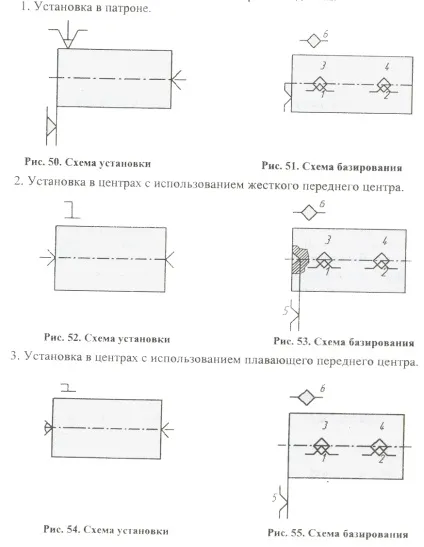

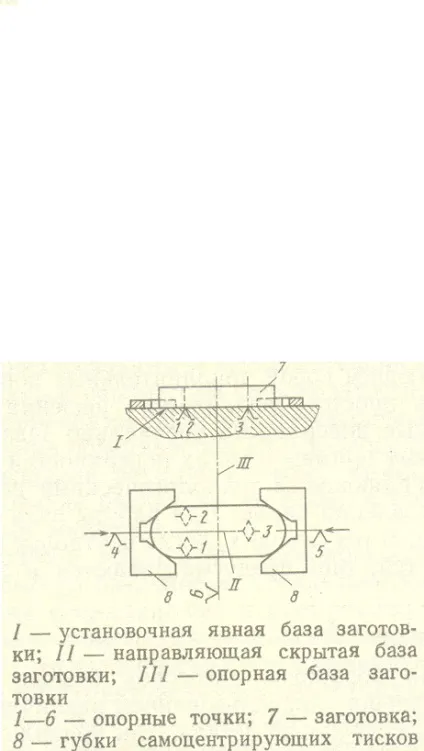

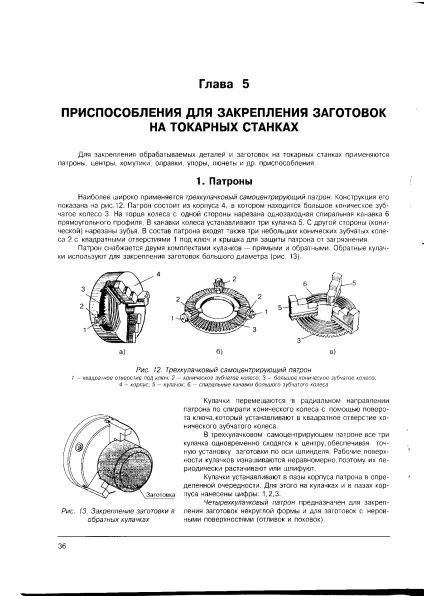

Приклади схем установок і схем базування
4 Установка втулки на гладкій (а, б) і цангові (в, г) оправці
5 Установка на площину і два отвори
Виберіть один або кілька правильних відповідей
Додання заготівлі необхідного положення в обраній системі координат називається:
Схемою базування;
базуванням;
Базою.
2) За призначенням бази бувають:
технологічні;
установчі;
конструкторські;
Напрямні.
3) База, що належить деталі і використовувана для визначення положення на верстаті, називається:
вимірювальної;
Конструкторської основний;
Конструкторської допоміжної;
технологічної.
4) База в вигляді розмічальної ризики буде:
подвійної опорної;
прихованої;
явною;
вимірювальної.
5) Для забезпечення нерухомості заготовки в обраній системі координат на неї необхідно накласти:
а) 6 геометричних двосторонніх зв'язків
б) 6 кінематичних двосторонніх зв'язків
в) 6 геометричних або кінематичних двосторонніх зв'язків
6) Опорні точки в пристосуванні матеріалізуються:
а) установочними елементами
б) затискними елементами
в) силовим замиканням
7) На перших операціях обробляють поверхні, які в подальшому будуть:
а) чорновими базами
б) технологічними базами
в) конструкторськими базами
8) Як чорнових баз вибирають:
а) поверхні, які не мають достатню протяжність і не обробляються протягом всього технологічного процесу
б) поверхні, на яких мають бути відсутні ливарні і штампувальні ухили
в) штучні бази - це центрові отвори або спеціально зроблені і спеціально оброблені поверхні або отвори.
9) Принцип єдності баз, полягає в тому, що:
а) за технологічну базу приймають конструкторську;
б) технологічні бази не змінюють за весь технологічний процес;
в) за технологічну базу приймають чорнову базу.
10) Принцип суміщення баз дозволяє:
а) виключити погрішність базування;
б) обробити деталь за один установ;
в) забезпечити співвісність поверхонь.
11) Які поверхні вала є основними конструкторськими базами
12) Виберіть послідовність збільшення кількості опорних точок на базах:
а) подвійна напрямна;
14) Поверхні, які не обробляються, вибираються в якості ............ баз:
