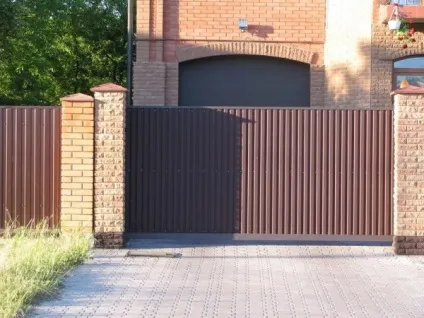

Напрямні для відкатних воріт своїми руками

Ще недавно багато хто віддавав перевагу орним воротам. Це обумовлено тим, що таку конструкцію легко встановити своїми руками. Крім того, ціна таких гаражних воріт доступна, і поставити їх може будь-який власник будинку.

Але останнім часом все частіше господарі приватних домоволодінь або дач віддають перевагу зсувним воріт. Вони зручні в експлуатації, надійні, сучасні. При цьому необхідно мати додаткові комплектуючі.

Встановлюють відкатні ворота в приватних домоволодіннях, гаражах, на дачах. Щоб заощадити кошти на установці, багато власників виготовляють і монтують їх своїми руками.

Це цілком реально зробити, озброївшись необхідним обладнанням, допомогою друзів і, звичайно ж, інструкцією по установці.

Позитивні і негативні сторони відкатних гаражних воріт

Серед недоліків можна виділити:

1. Висока ціна в порівнянні з орними гаражними воротами.

Ще недавно встановити відкатні ворота могли лише заможні люди. Це обумовлено високою ціною комплектуючих. Особливо дорого коштував електропривод, тому не кожен міг поставити ворота своїми руками.

Зараз люди віддають перевагу саме відкатним воріт. Нехай доведеться переплатити, але вони будуть насолоджуватися комфортом

1. Необхідно додатковий простір для відкочування воріт.

Встановити ворота проблематично, якщо немає додаткової площі біля воріт. При цьому можна встановити їх зсередини.

Основною перевагою відкатних гаражних воріт є можливість в'їзду транспортного засобу будь-якої висоти, так як ні зверху, ні знизу конструкція отвору не обмежена.

характеристика

За стулок рухається профилированная консоль. Роликова каретка кріпиться до фундаменту. Вона визначає шлях направляючої. Пристрій системи включає в себе напрямні ролики з підшипниками.

Змащувати їх немає необхідності. Каретки складаються з 8-ми роликів, покритих металом або полімером.

Завдяки якісним комплектуючим конструкція може служити 50 тисяч повних циклів «відкрити / закрити». За умови правильного використання гаражних воріт цього достатньо на тривалий період.

Матеріал для зашивання гаражних воріт своїми руками: Профнастил, металевий лист, дерево, полікарбонат.

Хвіртку можна поставити окремо або вбудувати в конструкцію.

Отже, комплектуючі відкатних гаражних воріт:

• Каретка (роликовий візок).
• Напрямні ролики (підтримуючий, накатної).
• заглушки направляючої
• Нижній і верхній уловлювач
• Напрямна рейка 6 метрів

Виробляємо виміри отвору і стулок

Дуже важливо правильно заміряти отвір. Від цього буде залежати, які вибирати комплектуючі та автоматику. Тому спочатку необхідно визначити висоту і ширину стулки.

Ширина проїзду, як правило, становить 1,5 ширини прорізу.

Наприклад, отвір воріт дорівнює 4 метрам. Довжина воріт в такому випадку складе 4 метри * 1,5 = 6 метрів.

Купувати фурнітуру потрібно за допомогою ключового довжиною в 6 метрів. Простір для відкочування буде таким же.

Підготовка опорних стовпів

Про установку опорних стовпів слід подумати заздалегідь. Приблизно за 1-2 тижні до початку виготовлення стулок. Цей час потрібний для того, щоб застиг бетон.

Як матеріал для опорних стовпів підійдуть швелер, металева труба, брус, стовпи з цегли або бетону.

Бетонувати їх необхідно на глибину 1 метра, саме на це відстань промерзає земля. Інакше навесні або взимку стовп може нахилитися, а це вплине на нормальне функціонування воріт.

Для кріплення нащельников, коли будете виготовляти стовпи, на кожному з них потрібно зробити по 3 заставні. Надалі, без проблем прикріпіть до них верхні ролики, нижній і верхній уловлювач.

Приварите арматуру посередині забетонованої труби. З іншого боку приварити арматуру до куточка 50х50 довжиною 80 мм. Цей куточок розташований в шві стороною, привареною до арматури.

До другої стороні приварюють нащельник. Ближче до краю стовпа куточок повинен бути закладений в шві. Цей нащельник буде на відстані 8-10 см від краю опорного стовпа.

Якщо плануєте автоматику для гаражних воріт, закладіть дроти для фотоелементів, приводу, сигнальної лампи і антени.

Схема проводки для автоматики

Схема підключення воріт

Робимо фундамент (швелер)

Швелер - основний елемент для фундаменту воріт. Ширина його складе 10, 16 або 20 см. Використовується також арматура з перерізом 10-14 мм. Розріжте арматуру, щоб довжина частин становила 1 метр. Потім приварите їх до швелеру.

Приготуйте рів завдовжки вполовину ширини прорізу. Ширина становить 30 см, глибина 1 метр. Поставте швелер та забетонують. Фундамент для воріт готовий.

Розмір фундаменту складе половину отвору.

Спочатку за рівнем виставите швелер. Його верх повинен бути на одному рівні з асфальтом. Якщо плануєте укладати плитку, врахуйте її висоту. На цьому рівні і бетонують швелер.

Якщо взяти до уваги всі поради, вийде рівна залізна майданчик. До неї приварити ролики для воріт.

Фундамент сохне тиждень, в цей час у вас є можливість зробити виміри воріт.

Спочатку потрібно зробити каркас.

Виготовляємо несучу раму

Матеріал рами - профіль (профільна труба). Для зовнішнього каркаса використовують профіль (трубу) розміром 60х40 або 50х50 мм. Для внутрішнього -20х30 або 40х20 мм.

В першу чергу почистіть від іржі метал для рами. Для цього використовуйте болгарку із залізною щіткою. Знежирте, використовуючи розчинник і ганчірку.

Потім покрийте метал антикорозійним грунтом.

Далі, необхідно зварити раму. Каркас варять з нижньої частини догори. Візьміть напрямна рейка 60х70 мм і приварите до нього знизу 2 труби розміром 60х40 по 60 сантиметрів. Напрямна рейка приварюють до труб для того, щоб конструкція була стійкою при зварюванні каркаса.

Потім візьміть направляючу і зверху приваріть профіль каркаса 60х40 мм. За допомогою прихваток по 2 сантиметри через 50-60 см приваріть трубу до направляючої.

Важливо, щоб піднята частина і труби були зварені в шаховому порядку. Це робиться для уникнення дефектів воріт.

Потім приварите першу і другу трубу зовнішнього і профілі внутрішнього каркаса.

Після цього зачистите шви за допомогою болгарки.

Ролики для відкатних воріт

Фарбуємо і обшивають ворота

Після грунтовки труб потрібно їх пофарбувати. Найпоширеніша фарба - алкідна емаль.

Нанесіть спочатку один шар фарби, потім дайте просохнути, після чого нанесіть ще один.

Для обшивки підійде профлист, метал або дерево.

Встановлюємо ворота своїми руками

Після того як застиг фундамент, можна встановлювати ворота.

Етап №1. Виставите ворота на тому місці, де будуть так звані лапи. Їх кріплять для того, щоб було зручніше фарбувати і перевозити ворота.

Етап №2. Зріжте «лапи» і виставите ролики для воріт на фундаменті, попередньо розставивши їх на максимальну ширину. Напрямна повинна бути надіта на ролики.

Етап №3. Вирівняйте за допомогою рівня.

Етап №4. Роликова каретка приварюється до швелеру.

Іноді, люди, які встановлюють ворота своїми руками, припускаються помилок. Наприклад, вони вважають, що роликовий каретка краще буде прикріплена за допомогою гайок або шпильок. Думають, що неполадки можна буде виправити. Але при такому методі кріплення роботи, навпаки, додасться.

Це обумовлено, перш за все, тим, що доведеться довго возитися з воротами: нарізати різьблення, просвердлити швелер. Дуже точно потрібно буде їх встановити. Якщо буде відхилення хоча б на пару міліметрів, то доведеться кілька днів витратити на зварювання. В кінцевому рахунку все одно доведеться приварити ролики до фундаменту.

Для того щоб зняти роликову візок або пересунути її, досить підрізати шов зварювання. Якщо знадобиться це повторити це декілька разів, сміливо можна це робити: робота воріт не порушиться.

Етап №5. Прихопіть зварюванням верхній підтримує ролик.

Етап №6. Поставте кінцевий ролик.

Етап №7. Приварите нижній і верхній уловлювач.

Якщо в якості опорних стовпів служать сталеві труби або швелер, то уловлювачі приварюють на стовпи. Якщо стовп з цегли або бетону, використовуйте профільну трубу. Її кріплять до стовпа за допомогою арматури або дюбелів.

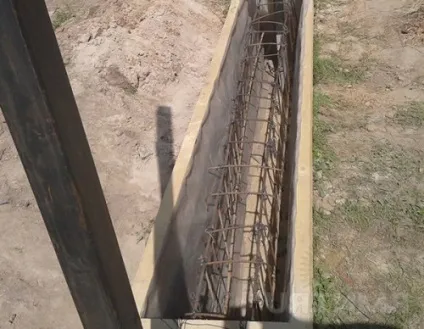

Армування бетонного фундаменту

Передбачають це завчасно, шляхом випускання заставних зі стовпа. Потім до закладних кріплять уловлювачі. Зробити це своїми руками значно дешевше, ніж в спеціалізується фірмі.

Автоматика для відкатних воріт своїми руками

Для того щоб було зручніше користуватися воротами, поставте автоматику. Вона спростить відкриття і закриття. Завдяки автоматиці вам не знадобиться виходити з машини чи будинку для того, щоб управляти стулками.

Після натискання кнопки на пульті двері легко відкриються. Для автоматичних відкатних гаражних воріт знадобиться привід.

Поставити відкатні ворота своїми руками вийде набагато дешевше, ніж замовляти їх. Купіть комплектуючі, озбройтеся кресленнями та інструкціями, і вперед назустріч комфорту.
