5.3. Нанесення ситуації і проведення горизонталей на плані

Подальша робота по складанню плану полягає в побудові-еніі контурів місцевих предметів і нанесенні висотних пікетів.

Зйомка предметів, контурів і рельєфу маєтності проводиться переважно полярним способом, а окремих випадках (при недоступ-них предметах) застосовується спосіб кутових зарубок.

Для накладки точок, знятих полярним способом, потрібні транспор-тир і масштабна лінійка.

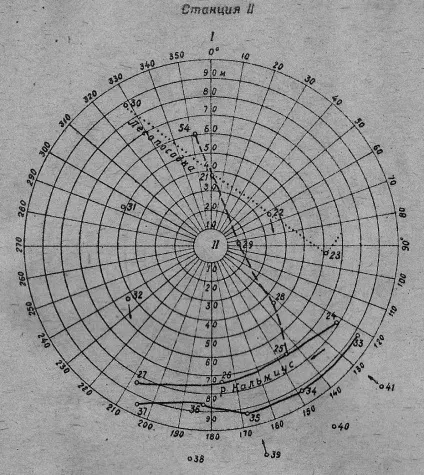

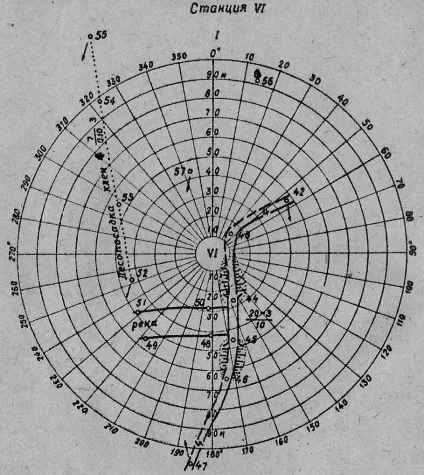

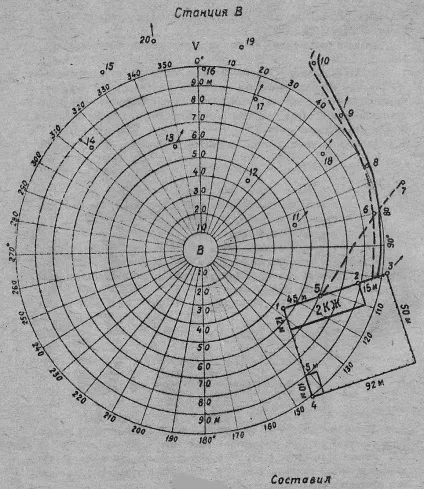

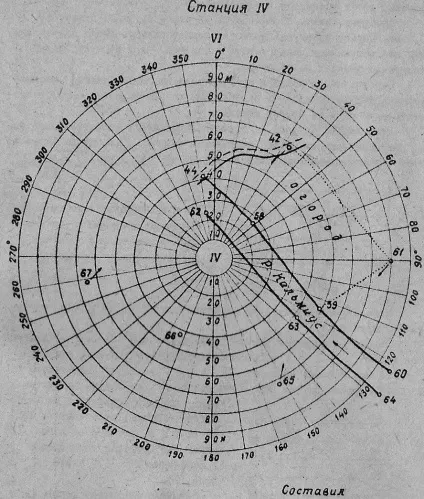

Ситуацію завдають в точній відповідності »з журналом тахеометричної зйомки (табл.9) і з контурами (рис.6, 7, 8, 9). Роботу треба робити послідовно: тільки після нанесення всього знятого на одній станцій можна переходити до наступної. Накладка ситуації по суті безконтрольна, і тому виконавець повинен бути гранично уважний. Накладку найбільш важливих об'єктів слід повторити, щоб переконатися у відсутності грубих помилок.

Висотні пікети позначаються на плані кружками діаметром 0,8 ми. Праворуч від гуртка проводять горизонтальну лінію довжиною 7 мм; над нею виписують номер пікету і під нею - його позначку, округ-ленну до десятих часток метра.

Визначення положення горизонталей на лініях скатів виконуємо-ється за допомогою восківки з нанесеними на ній паралельними одно-віддаленими одна від одної лініями.

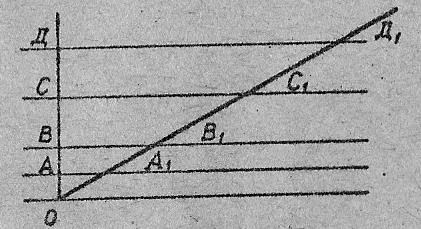

Цей спосіб заснований на відомому положенні геометрії, що по-Чи ряд паралельних прямих перетинає сторони кута, то на сторонах цього кута відсікаються пропорційні відрізки (рис.10) тобто

Інтерполюються вання горизонталей за допомогою восківки з завдано-ними паралельними лініями проілюструємо на прикладі.

Нанесемо на восківку ряд паралельних ліній, наприклад, через п'ять міліметрів.

Виходячи із заданої висоти перетину рельєфу (h = м) до ОТМО-ток точок Р і R виробляють оцифровку ліній на восківці.

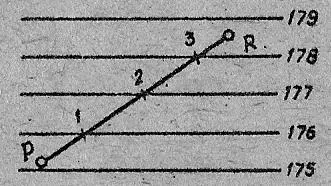

Потім, наклавши на лінію Р і R восківку, переміщаємо її ж. повертаємо до тих пір, поки точки Р і R не опиняться між лініями восківки в місцях, відповідних їх позначок. Точки 1,2 і 3 намічаємо на лінії РR: через них проходять горизонтальні лінії з відмітками 176, 177 і 178 (рис. 11).

Мимоволі виникає питання! "Яка ж зв'язок між становищем геометрії про пропорційні відрізках на сторонах кута і описаним интерполированием горизонталей?" Зв'язок стане ясною, якщо однією стороною кута є інтерполюються-ється лінія Р R. а друга - уявна лінія, перпендикулярна паралельних лініях восківки.

У разі, якщо при обраному відстані між лініями на вос-куванні укласти її на плані відповідно відмітками точок Р і R неможливо, то слідуємо взяти іншу восківку з меншим расстоя-ням між паралельними лініями.

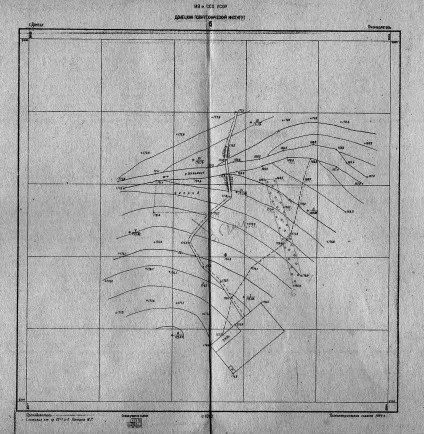

При проведенні горизонталей через намічені інтерполяції третьому точки враховують, що: 1) перегини горизонталей повинні зна-диться на скелетних лініях рельєфу (в нашому завданні водозбірної лінією є вісь річки); 2) горизонталі повинні в загальному следо-вать контурах таких об'єктів ситуації, як озера, болота і т.д .; 3) горизонталі обриваються на перетині з штучними споруджена-нями (сплановані площадки, будови, вулиці, площі, дороги, зображувані подвійними лініями); 4) при відстанях між горизон-талями понад 2-3 см обов'язково проводять напівгоризонталі.

5.4. Оформлення плану в туші

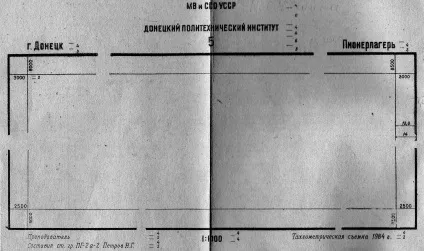

Якщо заповнюють знаки відповідно до вимог повинні бути накреслені на певних відстанях, то попередньо студент повинен викреслити в олівці необхідну сітку, і на ній побудувати ін-струментальні в олівці відповідні умовні позначення.

Під рамкою всі підписи виконуються остовне курсивом висотою малих літер h = 2,5 мм.

Після оформлення плану в олівці згідно умовним знакам студент подає його викладачеві для перевірки на якість і пра-вильность виконаної роботи. Після перевірки плану викладач дає дозвіл на оформлення його в туші.

Слід пам'ятати що, чим ретельніше виконані графічні роботи в олівці, тим якісніше буде викреслений план тушшю.

Порядок креслення топографічного плану тушшю рекоменду-ється наступний:

заповнюють умовними знаками площі всіх угідь;

викреслюють умовні знаки всіх оріентірних предметів місць-ності (геодезичні знаки, кілометрові стовпи, обеліски, окремі дерева і ін.) населені пункти;

виконують всі написи;

викреслюють цуги повідомлення та інші місцеві предмет;

викреслюють елементи рельєфу - спочатку обриву, скелі, пес-ки, потім горизонталі;

викреслюють рамку і зарамкове оформлення.
