Налаштування роутера linksys wrt54gl - pppoe, билайн, з прошивкою dd wrt
Вони дозволяють домогтися збільшення вихідної потужності сигналу антени, надають нові можливості в організації адміністрування і моніторингу мережевої активності.
Налаштування роутера Lynksys WRT54GL, його прошивка, конфігурація PPPoE, IPTV, L2TP вимагає часу. Спробуємо розібратися у всіх особливостях цього маршрутизатора.
підключення
Підключення Lynksys WRT54GL до ПК відбувається в наступному порядку:
- Ethernet-кабель, що знаходиться в комплекті поставки, необхідно підключити до LAN порту;
- кабель Ethernet інтернет-провайдера підключається до WAN порту, маршрутизатора;
- підключаємо блок живлення до роз'єму Power, а потім до електромережі.
Фото: Схема-розташування роз'ємів Linksys WRT54gl
Lynksys WRT54GL має веб-інтерфейс для конфігурації. Ми можемо вибрати будь-який браузер.
Для того щоб зайти в налаштування роутера потрібно:
Виникне діалогове вікно
Фото: Діалогове вікно роутера
На цьому підключення вашого Lynksys WRT54GL до комп'ютера закінчується. Переходимо до налаштувань інтернет і WiFi точки доступу.
Налаштування інтернет
Розглянемо веб - інтерфейс роутера:

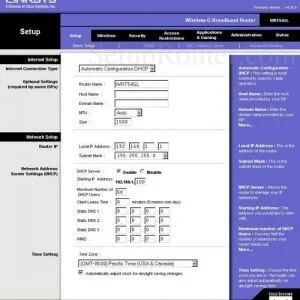

Фото: Меню Basic Setup.
Фото: Зміна маски підмережі в Basic Setup
- DDNS - вкладка для налаштування служби Dynamic DNS;
- Advanced Routing - вкладка, через яку можна вибрати RIP протокол (динамічна маршрутизація), а також два режими роботи Gateway або Router.
- в діалоговому вікні «Setup» вибираємо «Basic setup». Встановлюємо часовий пояс;
Фото: Як встановити часовий пояс
- в меню Wireless вибираємо Mixеd. Режим роботи 802.11b і 802.11g;
- в поле Wireless »network name (SSID) вводимо назву бездротового підключення;
- в поле «SSID Broadcast» бажано відключати розсилку для забезпечення захищеності мережі;
Фото: Установка параметрів комутатора.
- поставлю Wireless переходімк Wireless security. Встановлюємо режим WPA2 або WPA. У разі неможливості підтримки вашим обладнанням цих режимів, використовуємо WEP. Не допускайте відкриття вашої мережі;
- в разі вибору режимів шифрування WPА2 / WPА, використовується наступна конфігурація:
- Security mode - бажано вибрати WPА2 / WPА;
- WPА algоritms - вибір TKIP + AES надає можливість одночасної роботи WPА2 / WPА;
- WPА Shared key - обраний вами пароль для входу в мережу;
- Group key Renewal - проміжок часу через який відбувається зміна ключа;
Фото. Установка режимів шифрування WAP
- в разі WЕP режиму шифрування:
- Default Transmit key - використовуємо номер ключа по якому відбувається шифрування;
- WEP Encription - максимальний розмір ключа шифрування;
- Passphrase - генератор ключів.
Фото: Режим шифрування WEP
10. зберігається за допомогою Savesetting.
- вполе Secure Easy Setup (Wireless / Advanced Wireless) ставімгалочку Disable. Це дозволить уникнути зміни конфігурації маршрутизатора при випадковому натисканні кнопок лицьовій панелі;
- в меню Administration / Mаnagement;
Фото: Запобігання скидання установок роутера
Password і Re-enter to confirm повторно вводимо пароль доступу до комутатора:
- Access server - використовуємо HTTPS;
- Wireless Access Web - іспользуемполе Enable;
- Remote management - вимикаємо управління роутером з інтернету;
- UPnP - набір протоколів, які використовуються для автоматичної настройки різними програмами. Ми залишаємо включеним.
Фото: Регулювання параметрів точки доступу
- Зберігаємо зміни за допомогою Save settings.
Ваш Lynksys готовий до роботи в інтернет.
Як потрапити в налаштування роутера ASUS? Відповідь сюди.
PPPoE для Ростелеком
Для підключення до цього провайдеру використовуємо наступні кроки:
- в розділі Steup переходимо до вкладки Connection Setup. Використовуємо тип підключення PPPoE;
Фото: Типи підключення.
Фото: вікно Basic Setup. протокол PPPoЕ
- більше ніяких змін не потрібно. Тиснемо Save Setting.
L2TP для Білайн
Підключення до Білайн проходить за наступним алгоритмом:
Фото: Установка з'єднання L2TP Білайн
IPTV - протокол передачі телевізійного сигналу через інтернет.
Установка цього з'єднання відбувається за наступним алгоритмом:
- оновлюємо firmware комутатора через сайт виробника dd-wrt;
- в разделеАdministration вибираємо Commands;
- в текстовому полі вводимо наступний скрипт:
- route add -net 224.0.0.0/4 gw x.x.x.x
- for i in / proc / sys / net / ipv4 / conf / *;
- do echo 0> $ i / rp_filter;
- done;
- echo "phyint ppp0 disabled» >> /tmp/igmpproxy.conf;
- killall -9 igmprt;
- sleep 1;
- igmprt -c /tmp/igmpproxy.conf
В даному випадку «x.x.x.x» -шлюз локальної мережі в «Договір з провайдером».
Фото: IPTV з діструбутівом від DD-WRT.
- тиснемо Save Startup;
- перезавантажуємо маршрутизатор. Переходимо на вкладку Management і тиснемо Reboot;
Фото: Перезавантаження LinksysWRT54g
- заходимо у вкладку Security, вибираємо закладку Firewall і знімаємо галочку в поле Filter multicast.
Фото: Конфігурація IPTV
На дану модель існує велика кількість firmware сторонніх розробників. Для забезпечення роботи по IPTV протоколу, ми використовували dd-wrt. Завантажити останню версію програми ми можемо з сайту виробника.
Фото: вибір дистрибутива dd-wrt для скачування
Надалі дотримуємося наступного алгоритму:
- після вибору моделі комутатора, сайт пропонує великий вибір варіантів. Найбільш популярні Micro і Mini. Зупиняємо вибір на mini;
- робимо апаратне перезавантаження маршрутизатора, утримуючи клавішу RESET затиснутою в перебігу 30 сек. Харчування при цьому залишається включеним і викачуємо програму з сайту;
Фото: Сайт з прошивкою dd-wrt. Вибір firmware.
- відключаємо антивірус і firewall;

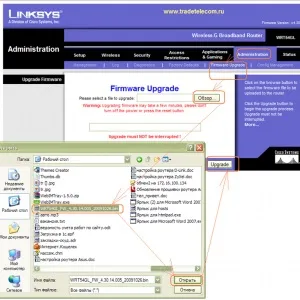

- заходимо в інтерфейс браузера розділ Administration і вибираємо Firmware Upgrade;
Фото: Вибір файлу з діструбутівом dd-wrt
- тиснемо огляд. Вибираємо файл (розширення * .bin) і вибираємо Upgrade;
У вікні, комутатор повідомляє про процес установки нового firmware dd-wrt і просить не переривати процес в перебігу декількох хвилин.
Фото: Процес установки firmware DD-WRT
Протягом декількох хвилин відключення живлення роутера неприпустимо! Забороняється відключати харчування і не чіпайте кнопку Reset.
- після завершення установки, з'явиться вікно Upgrade is successful;
- тиснемо Reset і чекаємо 10 секунд, після чого включаємо харчування;
- виконуємо апаратне перезавантаження.
Після перезавантаження, Linksys WRT54GL готовий до роботи. dd-wrt піднімає робочу частоту вашого роутера з 200 MHz до 250 MHz, не вимагаючи при цьому додаткового охолодження. Крім згаданої вище можливості IPTV, німецький firmware перетворює ваш маршрутизатор в Linux-сервер з усіма наслідками, що випливають можливостями.
Цікаві рішення пропонує Polarcloud з новим firmware Tomato v.1.28. Зручний інтерфейс, можливість детального моніторингу логів, більш досконалий QOS і обмеження доступу. Є можливість перепрограмування кнопок лицьовій панелі пристрою.
При цьому Polarcloud не забувають нагадати, що виробник не несе ніякої відповідальності у випадку виходу з ладу вашого устаткування з вини випущеного їм програмного забезпечення.
Варто відзначити, що ви завжди можете зробити відкат до заводської прошивці скориставшись підтримкою Linksys:
- cкачіваем файл в тимчасову директорію - Temp;
- вимикаємо харчування;
- затиснувши Rеset, включаємо харчування, після чого відпускаємо Reset через 10 секунд.
Фото: натискаємо кнопку Reset
- СDC: \
- cd Temp
- tftp -i 192.168.1.1 put [назва_пакунка] .bin
- Еnter тиснемо після кожного рядка.
Сигналом закінчення буде зупинка мерехтіння лампочки Power. Після 30-секундного перерви натискаємо Reset. Відкат завершений.
Незважаючи на вік, LinksysWRT54gl залишається популярною моделлю. Масштабованість, бездротова WDS, віддалений доступ - причина успіху.
Німецький дистрибутив dd-wrt робить реальним: VPN / OpenVPN, PHP, MySQL, HTTP server, QoS management і.т.д. Плюс до цього - програмування функцій ключові елементи керування, обмеження числа завантажень і приємний призначений для користувача інтерфейс.
Стороння прошивка, що перетворює роутер в сервер-машину, рівень комфорту, можливість зміни антен і збільшення дальності зв'язку до 700 м, все це робить Linksys WRT54gl актуальним вибором і сьогодні.
