Ми пропонуємо вам побудувати спрощену приймально-передавальну апаратуру, інакше кажучи, найпростіший бездротовий телеграф. Пристрій складається з двох елементів: передавальної і приймальної апаратури.

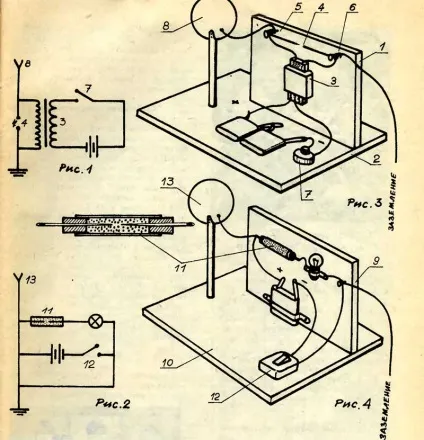

Передає апаратура, схеми якої показані на рис. 1 і 3, складається з: послідовно з'єднаних плоских батарейок 4,5 В, трансформатора від дзвінка, кнопки від дзвінка, магнето, антени.

На дошці 1, прикріпленою до основи 2. підвісьте трансформатор від дзвінка 3 і магнето 4, виготовлене з шматків мідного дроту, вставлених в два затиску або намотаних на цвяхи 5 і 6. Проміжок між кінцями дроту, один з яких загострений, повинен бути не більше 0,3 мм. На підставці 2 помістіть дві плоскі батарейки і прикріпіть кнопку від дзвінка 7. У дерев'яній палиці зробіть надріз, і прибийте там гурток діаметром 20 см (з тонкого листа). Він буде виконувати роль передавальної антени 8. Деталі з'єднайте одножильним проводом так, як показано на малюнках 1 і 3. Позитивний полюс батарейки, пропущений через трансформатор, з'єднується з загостреним кінцем дроту магнето. Якщо з'єднання зроблені правильно, то коли натискаєш і відпускаєш кнопку, між наконечниками магнето проскочить іскра, оскільки напруга струму на них - завдяки трансформатору - в кілька десятків разів вище, ніж в батарейках.

Приймальна апаратура, схеми якої показані на малюнках 2 і 4, складається з: плоскою батарейки 4,5 В, лампочки 'Розжарювання 2 або 2,5 В в патроні, "колискового" вимикача, антени, когерера (докладний опис конструкції наведено нижче).

На дошці 9, прикріпленої до підставки 10, лодвесьте когерер 11. Зробіть його зі шматка ігелітовой або скляної трубки довжиною приблизно в 3 см з діаметром 0.5 см, заповненої тирсою заліза і срібла (в співвідношенні 2: 1). Кінці трубки закупорте гумовими пробками, через які пробийте голки так, щоб їх вістря в тирсі були на відстані близько 3 мм один від одного (дивись розріз на рис. 4). Поруч з когерером помістіть лампочку в патроні від кишенькового ліхтаря і плоску батарейку 4,5 В. До підставці головний вимикач 12. Приймальної антену 13 виготовляють так само, як передає 8. Деталі з'єднайте одножильним проводом, кал це показано на схемі 2 і монтаж летячи кресленні 4.

Прсзоди до "заземлення" з'єднайте один з одним, хоча в цьому телеграфі вони дійсно заземлені. Але в нашому пристрої батарейки є. Занадто слабким джерелом харчування для того, щоб телеграф справно діяв з проводами, заземленими, наприклад, за допомогою крана.

Обидва пристрої встановіть так, щоб гуртки обох антен знаходилися точно один проти одного на відстані кількох метрів. Увімкніть головний вимикач 12, а потім натисніть і відпустіть кнопку 7. Електрична іскра, яка в даний момент проскочить між .наконечнікамі магнето, пошле імпульс електромагнітної хвилі через передавальну антену. Сприйнятий приймальні антеною, він викличе, в свою чергу, таке розташування тирси в трубці, що через когерер піде електричний струм (тирса в трубці надають електричного струму настільки великий опір, що без електромагнітного імпульсу струм через них практично не тече). Ланцюг приймального пристрою замкнеться і загориться лампочка. Вона буде горіти до тих пір. поки легко вдаривши по трубці когерера, ви не розсиплеться тирса, тобто не скасуєте проходження струму.

Зрозуміло, натискаючи і відпускаючи кнопку, можна багаторазово повторювати передачу сигналів з цього бездротовому телеграфу, що діє за принципом пересилання електромагнітних поли Герца.

Журнал "Горизонти техніки для дітей" №5-88г.
