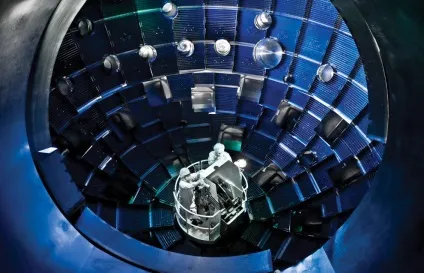

1. У Національному комплексі лазерних термоядерних реакцій ліфт довозить техніків до камери мішені для огляду. Камера являє собою кулю 10 метрів в діаметрі, зібраний з алюмінієвих панелей 10 см завтовшки. Він покритий 3-метровим шаром бетону, просоченого бором для вбирання нейтронів від реакції злиття. Отвори в камері дозволяють 192 лазерним променям проникати в камеру. (NIF / Lawrence Livermore National Laboratory)

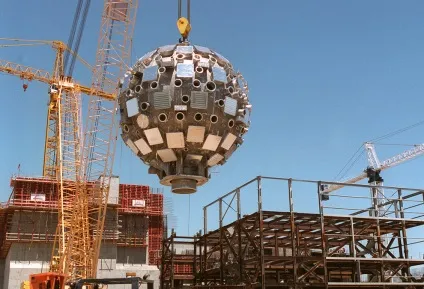

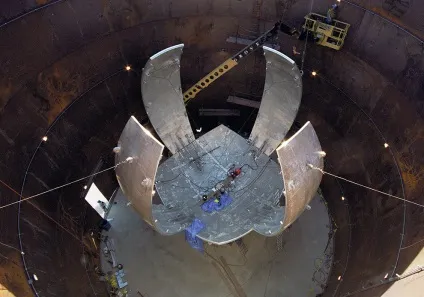

2. Найбільший єдиний елемент обладнання в Національному комплексі лазерних термоядерних реакцій - 130-тонна камера мішені. Її дизайн складається з 6 симетричних панелей середніх розмірів і 12 асиметричних зовнішніх панелей, які виливали на алюмінієвому заводі в Рейвенсвуде, Західна Вірджинія. Панелі перевезли в «Creusot-Loire Industries» у Франції, де їх нагріли і додали форму величезним пресом. Потім ці панелі відправили в «Precision Components Corp.» в Йорку, штат Пенсільванія, де були приготовлені зварні шви. Потім була зроблена збірка камери мішені в Ліверморської національної лабораторії ім. Лоуренса (на фото). (NIF / Lawrence Livermore National Laboratory)

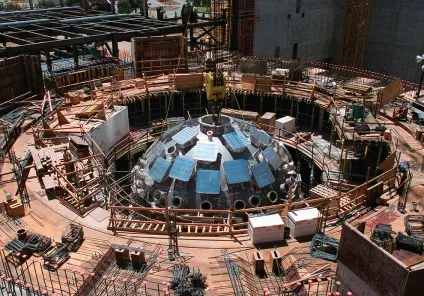

4. Після того як камеру мішені помістили на місце, були завершені стіни і дах. (NIF / Lawrence Livermore National Laboratory)

5. Будівельники встановлюють обладнання в камері мішені. (NIF / Lawrence Livermore National Laboratory)

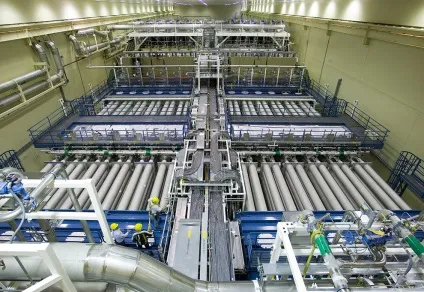

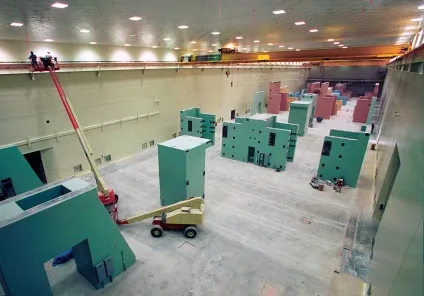

6. Бетонні стійки в двох кімнатах підтримують систему інфраструктури променя 192 лазерів. Це одна з двох кімнат, в яких знаходяться по 96 лазерів. (NIF / Lawrence Livermore National Laboratory)

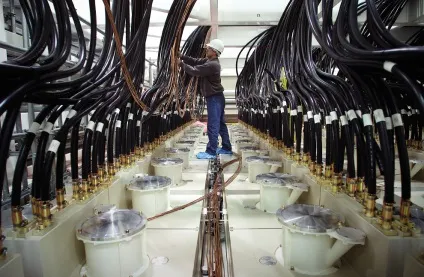

7. Встановлення системи підтримки нормальних параметрів електропостачання, в якій знаходиться більше 160 км кабелю високої напруги, через який енергія подається на лампи-спалахи системи. (NIF / Lawrence Livermore National Laboratory)

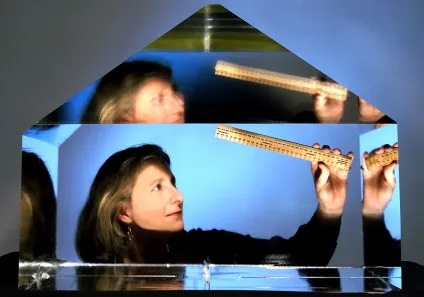

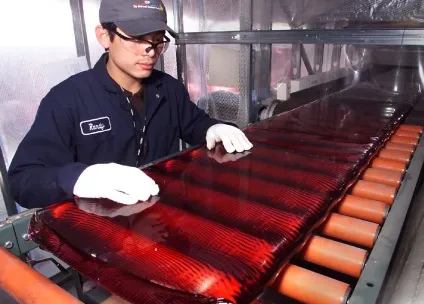

11. NIF необхідна оптика, вироблена з великих єдиних кристалів первинного кислого фосфату калію і дейтерированного первинного кислого фосфату калію. Кожен кристал розрізають на 40-сантиметрові кристальні панелі. Традиційно, дейтерированного первинний кислий фосфат калію проводився методом, для якого майже два роки було необхідно вирощувати один кристал. Згодом, цей час скоротилося до двох місяців. В результаті даного процесу проводиться оптика до 66 см шириною, 50 см заввишки і вагою 380 кг. NIF необхідно 192 оптики, виробленої з традиційного дейтерированного первинного кислого фосфату калію, і 480 оптик з первинного кислого фосфату калію. Близько 75 кристалів зможуть досягти ваги майже в 100 тонн. (NIF / Lawrence Livermore National Laboratory)

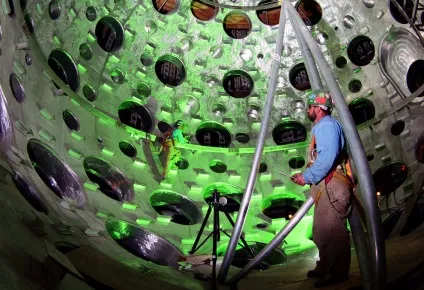

12. Робочі на підлозі камери мішені NIF. (NIF / Lawrence Livermore National Laboratory / Jacqueline McBride)

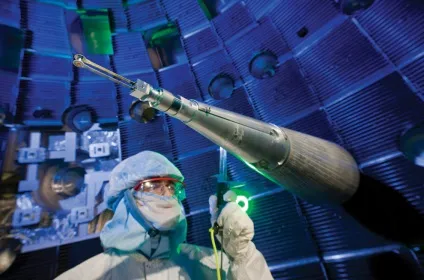

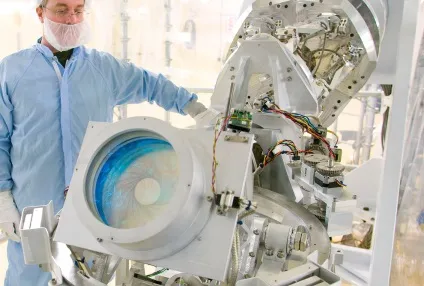

13. Технік виробляє останній огляд системи оптики для NIF. Коли систему дістануть в 10-метровій камері мішені з діагностичного маніпулятора, вона зможе виробляти фотографії всіх 192 променів лазера. (NIF / Lawrence Livermore National Laboratory)

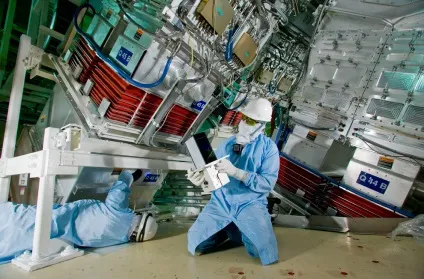

15. Блоки фінальної оптики, які на цьому фото розташовують в нижньому півкулі камери мішені, містять особливу оптику для кондиціонування променя, конверсії кольору і поділу кольору. Вони також фокусують промені з квадратних пластинок 40х40 см на одному місці на мішені всього 2х2 міліметра в діаметрі. (NIF / Lawrence Livermore National Laboratory)

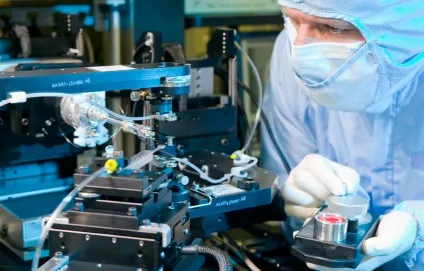

16. міліметрові мішені повинні задовольняти точним вимогам щільності, концентричности і гладкості поверхні. Вчені й інженери розробили точну машину для виробництва та збирання маленьких і складних мішеней. (NIF / Lawrence Livermore National Laboratory / Jacqueline McBride)

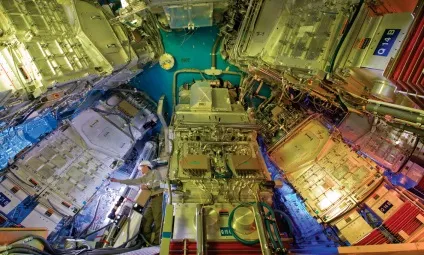

18. Система останнього огляду оптики NIF, вбудована в камеру мішені, створена для виробництва зображень всіх 192 променів. (NIF / Lawrence Livermore National Laboratory)

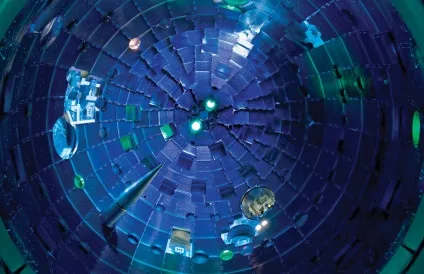

19. Фото, зроблене з підлоги камери мішені, демонструє установку мети. Імпульси лазерів спрямовуються до центру мішені за трильйони секунд на відстані в людський волосок один від одного. (NIF / Lawrence Livermore National Laboratory)

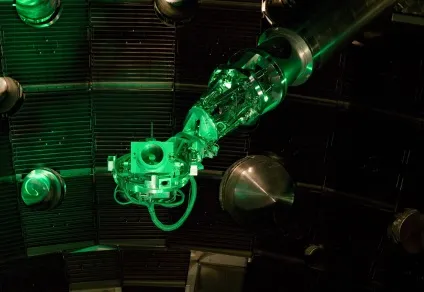

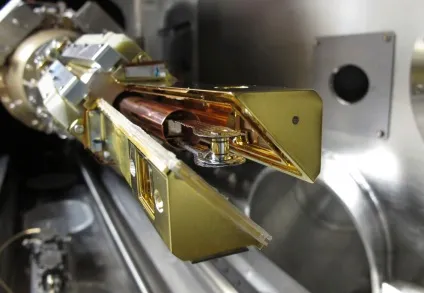

20. Локатор мети і система вибудуваності мішені точно визначають мету в камері мішені. (NIF / Lawrence Livermore National Laboratory)

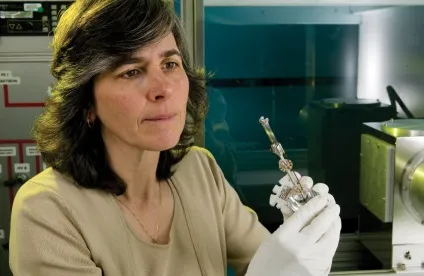

21. Жінка тримає прилад з порожниною на кінці. Це циліндр розміром з олівець, в якому знаходиться мішень - кругла капсула не більш перчинки, куди стікаються всі 192 лазера. (NIF / Lawrence Livermore National Laboratory)

22. Золота порожнину - це невеликий порожнистий металевий циліндр, що оточує капсулу з паливом. У термодинаміки термін «hohlraum» визначається як «порожнину зі стінами в випромінювальні рівновазі з джерелом випромінювання в порожнині». Ця порожнина переводить спрямовану енергію з лазерного світла або пучка частинок в рентгенівську радіацію. (NIF / Lawrence Livermore National Laboratory)

23. Прототип капсули мішені з берилієм підвішений між двома ультратонкими листами пластика. Крихітна капсула буде наповнена рідкою сумішшю дейтерію і тритію, який буде заморожений до -255 градусів за Цельсієм. Потім 192 лазерних променя увійдуть в порожнину, створюючи рентгенівські промені, які нагріють капсулу до температур, близьких до температури сонця. Це створить неймовірний тиск, яке стисне паливо в капсулі, змушуючи атоми всередині зливатися і випускати енергію. (NIF / Lawrence Livermore National Laboratory)

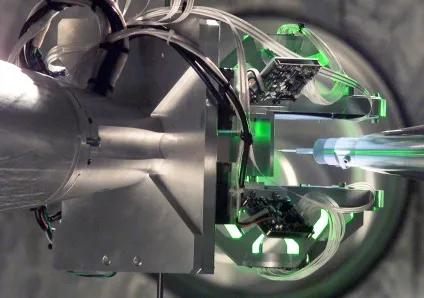

25. Локатор точно визначає центр мішені і служить свого роду прив'язкою дл з'єднання лазерних променів. (NIF / Lawrence Livermore National Laboratory)

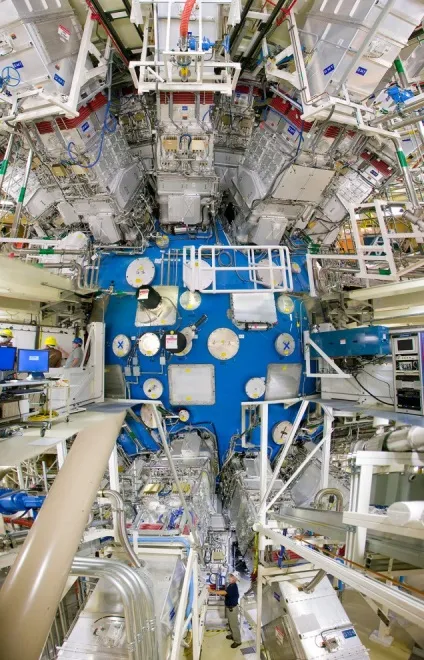

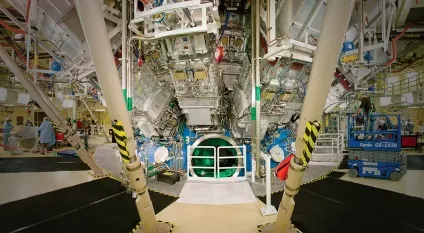

27. Три поверхи відділення мішені і багатьох лазерів і діагностичних пристроїв навколо камери мішені. (NIF / Lawrence Livermore National Laboratory)
