Монтаж прихованої електропроводки

Електропроводка в типових залізобетонних конструкціях

У типових багатоквартирних будинках, зібраних із залізобетонних панелей складної конструкції, пристрій прихованої електропроводки виконується в сталевих трубах, заздалегідь укладених в товщу бетону.

Провід простягаються по трубах і з'єднуються в розподільних коробках. Всі електричні точки (так називаються розподільні коробки, вимикачі і розетки) спроектовані заздалегідь і під них в бетоні розміщені металеві гільзи типових розмірів.

Проведення прокладаються всередині труб і з'єднуються в розподільних коробках згідно заздалегідь спроектованої схемою. Вимикачі і розетки з корпусом потайного типу підключаються до проведення та закріплюються в гільзах.

Пристрій електропроводки в стінах з блоків і цегли

У будинку, складеному з цегли та блоків (шлакобетон, газобетон), влаштувати систему прихованих труб неможливо. Технологія монтажу прихованої електропроводки передбачає влаштування вирізаних в стінах і стелі канавок під дроти - штроби.

Різка твердих матеріалів (в тому числі і монолітного бетону) виконується спеціальним обладнанням - електричним штроборезом.

Схожий на дискову шліфувальну машину - «болгарку», штроборез обладнаний двома абразивними дисками, відстань між якими можна регулювати.

З його допомогою можна прорізати досить глибокі паралельні канавки, середина яких видовбується долотом на перфоратори (або вручну).

Гнізда під електричні точки вирубуються в товщі стін за допомогою круглих коронок з діаметром, відповідним корпусу точки.

Якщо корпус точки квадратний, для влаштування гнізда застосовується перфоратор з буром і долотом. Щоб зменшити кількість пилу, що утворюється при різанні бетону або цегли, штроборез з'єднується з пилососом.

У м'яких газобетонних блоках, які використовуються для утеплення несучих стін і влаштування внутрішніх перегородок, штроби можна прорізати ручним штроборезом.

Прокладка всередині каркасних конструкцій

Але проводку можна приховати не тільки в товщі стіни, але і в каркасних конструкціях, яких в будинку буває дуже багато: перегородки, обшивка стін, фальшполи, підвісні і натяжні стелі.

У таких конструкціях технологія монтажу прихованої проводки передбачає використання пластикових або металевих коробів (полегшені перфоровані конструкції), які кріпляться до каркасів.

Провід укладаються всередину коробів і фіксуються пластиковими підв'язками.

Не менш популярні гофровані труби (ПВХ), які фіксуються всередині каркасів за допомогою пластикових прив'язок або дроту.

Читайте також: Монтаж електропроводки на кухні

Гнучкість гофри дозволяє робити безліч поворотів без розривів, а жорсткі ребра забезпечують проведення захистом від механічних пошкоджень. Негорючий пластик не запалюється при раптовому замиканні і не дає спалахнути проводам всередині труби.

На каркасних конструкціях можна закріпити будь-який корпус електричної точки. Під потайний вирізається відповідний отвір, а накладної корпус кріпиться гвинтами - саморізами.

Проектування і розрахунок

Перший етап проектування полягає у визначенні потужності всіх електроприладів усередині будинку або квартири. У цьому допоможе схема розташування приміщень, на якій можна відзначити місця розміщення приладів.

Підсумовування потужностей покаже, який вступної автомат потрібно, а по окремих приміщеннях і функцій приладів визначається кількість і номінальний струм лінійних автоматів. Цей розрахунок також допоможе підібрати переріз проводів.

Схема прихованої електропроводки вказує монтажникам розміщення електричних точок і шляхи прокладки проводів. До схеми складається специфікація обладнання і матеріалів.

У ній вказуються кількість, найменування і марки електрообладнання та проводів. При плануванні кількості матеріалів не заважає створити невеликий резерв на непередбачені ситуації (10-15%).

вибір проводів

Провід для прихованої електропроводки підбирається з урахуванням можливих напруг матеріалів, з яких складені стіни: пластичний, гнучкий, з багатошаровою ізоляцією.

Для закладення в стіни під штукатурку найкраще підходять дроти з мідними жилами і ПВХ ізоляцією марок ВВГнг або NYM. Усередині загальної ізоляції трьохжильного дроти NYM між окремими проводами засипана порошкоподібна негорюча засипка, що дає додатковий захист від загоряння.

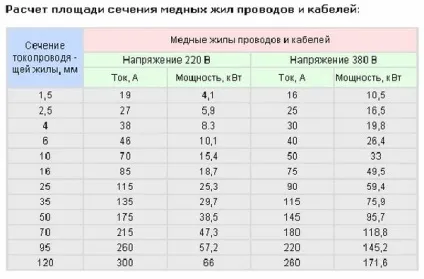

Для ліній освітлення рекомендовані дроти перетином жили від 1,5 мм 2. здатні витримати навантаження 4,1 кВт.

Для розеткових ліній, до яких будуть підключатися більш потужні електроприлади, використовуються дроти з перетином від 2,5 мм 2. під навантаження в 6 кВт.

Кухонна електроплита потужністю 5-12 кВт підключається до розподільного щитка через окремий автомат по окремій лінії. Кабель для прихованої проводки під плиту в квартирі обов'язково повинен бути трижильним, перетин жили не менше 6 мм 2.

Третій провід підключається до захисного занулення. Для прокладки лінії можна використовувати кручені проводу з гарною ізоляцією (ПВСнг).

Нерідко в приватних будинках і квартирах монтуються «теплі підлоги», досить енергоємні системи. В середньому потужність бойлерів або кабельних систем становить 5-8 кВт і вимагає прокладки окремої лінії.

Читайте також: Опис видів і типів кабель - каналів

Рекомендуємо використовувати дроти того ж типу, що і для кухонної плити, але з перетином від 4 мм. Обов'язково підключити систему до захисної нульової шини.

Послідовність монтажу в штробах

Спочатку розмічаються місця, в яких будуть кріпитися електричні точки. У стінах вибурюють круглі або прямокутні поглиблення, достатні для фіксації металевих гільз, в яких будуть закріплені розподільні коробки, вимикачі і розетки.

Прихована електропроводка в квартирі цегляного будинку укладається в спеціально прорізаних каналах - штробах. Штроборезом прорізаються борозенки глибиною не менше 1,5 см і шириною, достатньою для укладання проводу або кабелю.

Потім в поглибленнях зміцнюються гільзи (захисні контейнери). Алебастровий або гіпсовий розчин швидко застигає і міцно тримає гільзу до повного латання.

А тут розказано про бензинові генератори для будинку.

Наступний етап - укладання дротів в штроби і заклад вільних кінців в розподільні коробки і гільзи вимикачів і розеток. Провід фіксуються гіпсовим розчином точково, через 0,6-1 метр і на поворотах.

У розподільних коробках оброблені дроти з'єднуються на міцну скрутку, з наступним зварюванням або обпресуванням, місця з'єднань ретельно ізолюються.

Коробку можна закрити і заштукатурити, але краще залишити кришку на поверхні, для перепідключення і ремонту. Штукатурка накладається так, щоб край гільзи зрівнявся з рівною поверхнею стіни.

Послідовність монтажу в каркасних конструкціях

Електропроводка прокладається в каркасах перед закладкою утеплювача (мінеральної плити). Бляшаний короб кріплять до дерев'яного або профільного каркаса саморізами через 0,5-0,6 м. А потім всередину поміщають дроти, нарізані за розмірами від точки до точки (з запасом 15-20 см.) І виводять кінці до місць, де будуть згодом кріпитися розподільні коробки, вимикачі і розетки.

Гофровану трубу фіксують всередині каркасів за допомогою пластикових підв'язок або тонкого дроту. Провід при укладанні всередині труби повинні займати не більше 40% діаметра, щоб згодом мати свободу для руху при заміні. Кінці труби повинні впритул примикати до гільзам або входити в них.

Ремонт прихованої електропроводки - справа клопітка, вимагає демонтажу всіх перешкод, тому проводиться тільки в екстремальних випадках: перепланування, капітальний ремонт і повна зміна оздоблення.

У менш значущих випадках дроти можна залишити під обробкою і прорубати для нової електропроводки нові штроби і гнізда.
