Монтаж освітлювальних електроустановок

До складу робіт по монтажу освітлювальних електроустановок входять вибір і розмітка трас електропроводок і місць установки світильників і настановних виробів, пробивні роботи, кріпильні роботи, виконання контактних з'єднань, випробування і здача в експлуатацію.

Пробивання борозен і наскрізних отворів в будівельних конструкціях, пристрій гнізд для щитів і настановних виробів, з'єднання жил проводів і кабелів повинні виконуватися спеціальним приладом: бороздофрезамі, електросвердлами і ін.

Для згинання сталевих труб застосовують ручні трубогиби: механічні (ТРТ-24) для труб діаметром до 24 мм і гідравлічні (РТГ-2) для труб діаметром до 50 мм.

З'єднання проводів і жил кабелів в гільзах і оконцевание наконечниками проводиться різними механічними, гідравлічними і електродвигунні пресуючими механізмами. Найбільш широко застосовують ручний механічний прес РМП-7М, гідравлічні (ПГР-20, РГП-7М) і ручні (ПК-ЗМ) кліщі.

При електромонтажі широко використовують електросверлілкі для наскрізних і глухих отворів, кліщі КСІ-2М для надрізання і зняття жильної ізоляції з проводів, а також перекушування жив.

Для підвищення продуктивності праці при монтажі електропроводок застосовують багатоопераційні інструменти.

Монтаж освітлювальних шинопроводів

Для чьотирьох системи освітлення напругою 380/220 В на струм 25 А випускається комплектний шинопровод ШОС-67. У комплект шинопровода входять прямі секції довжиною 0,5; 1,5; 3 м, гнучкі секції довжиною 1 і 1,6 м для поворотів і зміни напрямку, вступна секція, штепсельні вилки і розетки, і набір деталей для кріплення шинопровода до конструкцій.

Монтаж полягає в поєднанні секцій за допомогою штепсельної розетки на одному кінці секції і голих кінців проводів, скріплених в чотириполюсні вилку, - на іншому.

Світильники приєднуються до шинопроводи за допомогою відгалужувальних двополюсних штепсельних з'єднань з заземлюючим контактом.

монтаж світильників

Монтаж світильників полягає в її зміцнення та приєднанні проводів до лінії живлення. Світильники масою до 10 кг навішуються на гак або шпильку за допомогою кільця або скоби. У вибухонебезпечних приміщеннях корпус світильника нагвинчується на сталеву трубу за допомогою різьблення (з підмоткою на неї пеньки, змащеній оліфою, суриком або білилами для герметизації з'єднання).

Мал. 54. Установка світильників на огородженні містка (а) і на металевій фермі (б):
1 - кабелі на лотку; 2 - штепсельної вилки; 3 - ПРА; 4 - огорожа містка: 5 - кронштейн; 6 - світильник; 7 - підвіска К475; 8 - ферма; 9 - шинопровід ШОС.

При розташуванні світильника на стіні, колоні і фермі його кріплять за допомогою кронштейнів заводського виготовлення (рис. 54, а). Кронштейни забезпечені штепсельних роз'ємом, розетка якого приєднана до мережі. На металевих і залізобетонних фермах світильники кріпляться трубчастими кронштейнами з вильотом 630 мм і підвісом різної довжини з різьбленням 3/4 (рис. 54,6).

При кабельної проводці світильник кріпиться на монтажному профілі двома гвинтами Мб, а при монтажі проводок в коробах використовують спеціальні тримачі, що дозволяють підвішувати світильник в будь-якому місці короба.

Мал. 55. Кріплення світильника до тросових проводу:
1 - світильник; 2 - гак Для підвісу; 3 - тросовий провід; 4 - відгалужувальна коробка У245.

При монтажі проводок на тросах світильники кріплять за допомогою гака з ответвительной коробкою (рис. 55). Світильники зовнішнього освітлення підвішують за допомогою гака або різьблення на кронштейнах з труб з вильотом до 3 м.

Корпуси світильників при відкритій проводці заземляють за допомогою гнучких перемичок між нульовим проводом і заземлюючим контактом світильника, а при прокладці захищених ізольованих проводів, кабелів, в трубах, введених в корпус світильника, -З'єднання корпусу світильника з нульовим проводом безпосередньо в світильнику (рис. 56) .

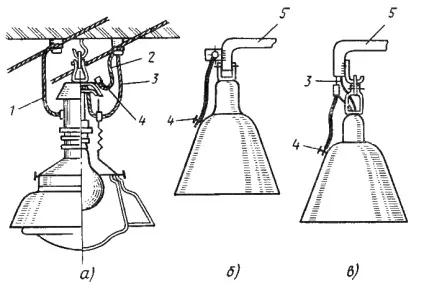

Мал. 56. Заземлення арматури світильників при відкритому прокладанні проводів в мережах з заземленою нейтраллю (а), через сталеву трубу (б), шляхом приєднання до нульового проводу мережі (в):
1 - фазний провід; 2 - заземлюючий провідник; 3 - нульовий провід; 4 - гвинт заземлення; 5 - сталева труба.

Монтаж електричної апаратури

Монтаж розподільних щитів і шаф починають з установки їх на фундаментній рамі. Шафи і щити розташовують строго вертикально і міцно прикріплюють до рами, стіни або іншим конструкціям відповідно до проекту і вказівками заводу-виготовлювача. На час монтажу рекомендується зняти всі електроприлади (амперметри, вольтметри, електролічильники), якими оснащені щити, щоб уникнути пошкодження їх від струсів.

Після закінчення установки щитів і шаф в них затягують дроти та кабелі живлять і ліній, що відходять. Оконечені жили проводів і кабелів приєднують до затискачів і контактам, встановленим в щитах апаратів.

Після закінчення монтажу встановлюють на місце раніше зняті прилади й перевіряють стан і роботу всіх елементів шаф і щитів. При цьому контактні ножі рубильників повинні входити в губки без ударів і з зусиллям, що забезпечує необхідний тиск в контактах. Фіксатори положення приводів рубильників повинні працювати чітко і безвідмовно. Патрони запобіжників повинні триматися в губах, щільно прилягаючи до контактів. Заземлювальна шина, що йде від контуру заземлення до щита, повинна бути надійно приєднана до каркасу щита зварюванням або болтами. Опір ізоляції струмопровідних частин щитів і збірок по відношенню до заземленого каркасу повинно бути не нижче 0,5 МОм.

Після закінчення всіх оздоблювальних і малярних робіт в приміщенні встановлюють вимикачі, перемикачі та штепсельні розетки. Однополюсні вимикачі і перемикачі в двопровідних мережах чотирьох провідних систем приєднують у розтин фазних жил проводів і кабелів на висоті 1,5 м від підлоги. Штепсельні розетки встановлюють на висоті 0,8 м від підлоги.

Що підлягають заземленню металеві корпуси настановних апаратів приєднують окремим проводом до нульового проводу електропроводки. Один кінець цього проводу приєднується пайкою або зварюванням до нульового проводу, а інший кінець - до корпусу апарата за допомогою заземлюючого гвинта.
