Практика укрупнення конструкцій, що монтуються привела в кінці 1950-х рр. до впровадження методу об'ємно-блочного домобудівництва. Суть методу полягає в складанні будівель з виготовлених, повністю оброблених і обладнаних в заводських умовах об'ємних елементів. За конструктивним виконанням розрізняють блоки типу «ковпак», «стакан» і будівлі: об'ємно-блокові, блочно-панельні і каркасно-блокові.

При зведенні будинків з об'ємно-блокових елементів значно спрощуються операції по вивірки і монтажу, особливо, якщо при установці блоків відсутні роботи зі стикування комунікацій. Широко поширений спосіб монтажу двох паралельних рядів об'ємних блоків в межах одного поверху.

Будинки збирають на майданчику з об'ємних елементів, повністю оброблених і укомплектованих інженерним обладнанням в заводських умовах. В об'ємно-блоковому житловому будівництві органічно поєднуються архітектурні, конструктивні, технологічні та організаційні аспекти. Відмінними рисами об'ємно-блокових будівель є високий ступінь заводської обробки блоків, що дозволяє вводити будинок в експлуатацію відразу після завершення монтажних робіт, значні габарити і маса блоків (10 ... 12 т) і необхідність їх установки за схемою «блок до блоку». Перераховані особливості об'ємно-блокових будівель визначають основні вимоги до технології їх монтажу. Одним з таких вимог є забезпечення схоронності блоків в процесі зберігання, транспортування та монтажу.

Перенесення основних будівельних процесів в умовах високомеханізованого заводського виробництва і максимально можливе підвищення заводської готовності монтажних елементів дозволяють істотно зменшити трудомісткість і вартість будівництва.

За конструктивним виконанням розрізняють наступні схеми об'ємно-блокових будівель: з несучих блоків розміром на кімнату, проліт будівлі або квартиру; самоутримних блоків з опіраніём на каркас будівлі несучих блоків в поєднанні з панелями. Залежно від способу виготовлення можуть бути наступні види блоків: блоки типу «стакан» з приставних панеллю стелі, типу «перекинутий склянку» з приставних панеллю статі, типу «лежачий стакан» з приставних зовнішньої стіновий панеллю. Найбільшого поширення набули об'ємно-блокові будинки з розрізанням на блок-кімнати. Це дозволяє максимально уніфікувати монтажні елементи як за розмірами, так і за вагою, і за рахунок цього спростити їх монтаж і забезпечити найбільш раціональне завантаження транспортних і монтажних засобів.

За способом опирання розрізняють блоки, опертих по контуру, з точковим обпиранням по чотирьох кутах і з частковим опертям і консольно звисає частиною.

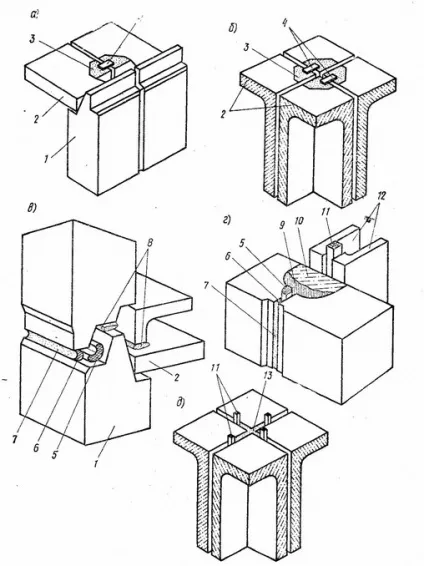

Сполучення блоків у зовнішній (а) і у внутрішній частині будівель (б), зовнішні горизонтальний (в) і вертикальні стики (г), внутрішній вертикальний стик (д); 1 - зовнішня частина блоку; 2 - стельова частина блоку; 3 - заставна деталь; 4 - сталева накладка; 5 - ущільнююча прокладка; 6 - герметизуюча мастика; 7 - захисна забарвлення; 8 - шар розчину; 9 - руберойд; 10 - керамзитобетон; 11- рейка-пробка; 12 - вертикальні стінки блоків; 13 - монолітний бетон

Щоб уберегти блоки від тріщин в результаті динамічних дій, їх перевозять на трайлерах, обладнаних пневматичними або іншими арматізаціоннимі пристроями. Стійкість блоків при транспортуванні забезпечується завдяки низькій посадці опорної платформи трайлер і спеціальним кріпильним пристроям. Від впливів атмосферних опадів в процесі зберігання, перевезення і монтажу блоки захищають полімерними водовідштовхувальними обмазками або чохлами з міцної синтетичної плівки.

Будинки з об'ємних блоків зводять на будівельному майданчику, що має спокійний рельєф з ухилом, що забезпечує стік поверхневих вод. При поставці на будівництво віконні та дверні прорізи повинні бути захищені, а добірні елементи упаковані в пакет. Монтаж будинків ведеться після влаштування основи та підведення всіх комунікацій. Підземну або надземну опорну частину будівлі споруджують загальноприйнятими методами. При цьому необхідно забезпечувати високу точність зведення фундаментів або підтримуючої конструкції по горизонтальних і висотним позначок.

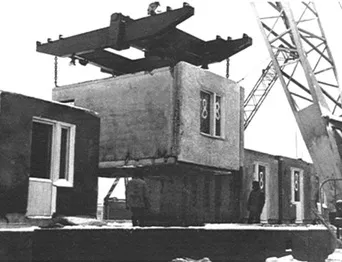

Монтаж об'ємних елементів слід вести безпосередньо з транспортних засобів за часовим графіком. При цьому елементи повинні бути точно встановлені при високому темпі монтажних робіт. Монтаж об'ємних елементів проводиться за допомогою баштових, самохідних стрілецьких і козлових кранів

Будинки до п'яти поверхів з блоків розміром на кімнату або на проліт будівлі прямокутної конфігурації в плані Зручно монтувати козловими кранами. Будинки вище п'яти поверхів або ламаного конфігурації в плані монтують за допомогою стрілових, баштових або самохідних кранів із баштово-стреловьм обладнанням, що має низькі посадочні швидкості.

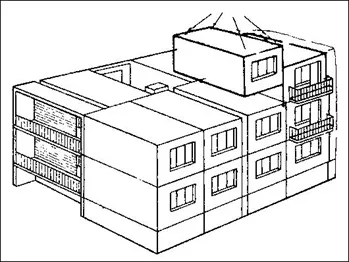

Будинки з об'ємних блоків розміром на кімнату монтують баштовим або стріловим краном по поверхах «на себе» з послідовним фронтальним рухом.

Фіксатор для забезпечення проектного зазору між блок-кімнатами: 1 - проектної зазор, 2 - вмонтовується блок-кімната, 3 - змонтована блок-кімната

Об'ємні блоки монтують в наступному порядку. Спочатку проводять розмітку осей, закріплюючи їх ризиками, і визначають монтажний горизонт. На опорних майданчиках встановлюють (приморожують) по нівеліру марки (маяки), за якими в процесі монтажу розстилають розчин (на 3 - 4 мм вище марок). Встановлюють на ліжко об'ємні елементи і закріплюють їх відповідно до проекту, суміжні об'ємні елементи з'єднують між собою шляхом зварювання закладних частин. Потім з навісних колисок проводять закладення і герметизацію горизонтальних і вертикальних швів.

Монтаж будівель з об'ємних елементів зазвичай ведеться «з коліс». Будинки заввишки до 5 поверхів зручніше монтувати козловими кранами. При більшій висоті або ламаного конфігурації будівель в плані застосовують баштові або стрілові крани з баштово-стріловим обладнанням з розрахунку маси одного блоку до 22 т.

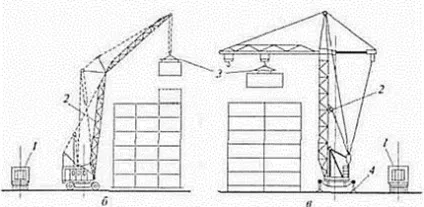

Монтаж будівель з об'ємних елементів за допомогою крана:
а - козлового; б - стрілового; в - баштового; / - блоковоз; 2 - кран; 3 -траверса; 4 - підкранових шлях

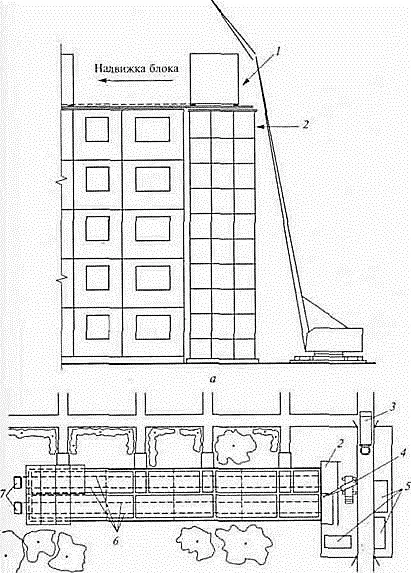

Конвеєрна збірка мансардних поверхів:
в - фрагмент фасаду; б - план майданчика; 1 - вмонтовується блок-кімната; 2 - естакада; 3 трейлер; 4 кран; 5 складальні майданчики; 6 тяги; 7- лебідки

Блоки монтують по поверхах - «на себе». Більш раціонально спочатку встановити об'ємні блоки на весь поверх, а потім вже добірні елементи. Монтаж чергового поверху починається після зварювання і закладення всіх вузлів нижчого поверху. Стики між блоками закладають ізоляційними матеріалами, а шви по фасаду - спеціальними герметиками і мастиками.

Блоки монтує монтажне ланка в складі такелажника, чотирьох монтажників і зварювальника. Тривалість установки торцевих блоків через погіршення умов роботи монтажників збільшується в порівнянні з монтажем рядових блоків в 2 ... 3 рази, а блоків, що мають випуски комунікацій, на 20 ... 30%. В останньому випадку до складу ланки додатково вводять зварника-сантехніка.

Послідовність монтажу в межах поверху будівлі залежить від типу застосовуваного крана і конструктивної схеми будівлі. Зазвичай об'ємні елементи встановлюють від середини будівлі до країв.

Трудомісткість монтажу будівель з об'ємних елементів в порівнянні з великопанельних скорочується в 3 - 4 рази, а сумарні витрати на виготовлення і монтаж елементів - в 1,5 рази. При цьому загальна тривалість зведення об'ємно-блокових будівель скорочується в 2 - 3 рази в порівнянні з великопанельних.

Блоки расстроповивают після остаточної їх вивірення, фіксатори переставляють для вивірки чергового блоку. Під час вивірення переміщати блок вручну або за допомогою монтажних ломиків неможливо, тому для вивірки використовують тільки фіксатори і монтажний кран. Необхідно пам'ятати, що через розбіжності центру ваги блоку з його геометричним центром навіть при застосуванні спеціальних траверс не завжди вдається уникнути перекосу подається на монтаж блоку.

Конструкції блоків і будівель з об'ємних блоків: а, б, в - конструктивні схеми:
об'ємно-блокова, блочно-панельна, каркасно-блокова; г, д блоки типу «ковпак» і «стакан»; е - установка об'ємного блоку

Метод об'ємно-блочного домобудівництва особливо ефективний при будівництві селищ в освоюваних районах при великому будівництві. Доведено, що незважаючи на те, що об'ємні блоки часто перевозять залізницею на значні відстані, цей метод виявляється економічно виправданим.
При реконструкції житлового фонду може бути застосований метод конвеєрного складання мансардних поверхів з об'ємних блок-кімнат, для чого з торців будівлі потрібно встановити інвентарну естакаду і лебідки.
Блок-кімнати з легких металевих каркасів зі стінами з легких ефективних утеплювачів і покрівельним покриттям з металочерепиці піднімають стріловим краном і насувають на місце за допомогою лебідок.
Метод конвеєрного складання дозволяє знизити трудовитрати на монтажні операції в 3 ... 4 рази і скоротити тривалість робіт в 1,5 ... 2 рази завдяки зниженню частки верхолазних робіт.

Добірні стінові елементи, що застосовуються в основному для житлових будівель, плити балконів, лоджій, монтують після закінчення монтажу об'ємних блоків на поверсі. Черговий поверх зводять після зварювання вузлів, з'єднання комунікацій закладення стиків нижнього поверху.

Стики між стінками блоків заповнюють звукоізоляційним матеріалом, а шви по фасаду - спеціальними герметиками або мастиками.

Монтажний фіксатор для об'ємних елементів

Герметизація стиків панелей включає заведення (забивання) пористих джгутів або заповнення їх швидкотвердіючої будівельною піною, нанесення герметизуючої мастики і зверху захисного покриття, що оберігає її від старіння. У зв'язку з опертям блоків один на одного тільки по контуру утворюються значні вертикальні і горизонтальні прошарку повітря між сусідніми об'ємними елементами, які забезпечують високі звукоізолюючі властивості внутрішніх огороджувальних конструкцій.

Для закладення стиків між об'ємними елементами можуть бути використані підвісні люльки або спеціальні монтажні контейнери, що встановлюються зверху на блоки. На блоки можуть підвішуватися майданчики для закладення стиків і швів

При монтажі будівель блочно-панельній конструкції дуже важливо забезпечити високу точність установки блоків, так як вони є свого роду базовими елементами, до яких кріплять калібровані зв'язку, що забезпечують точність установки панелей. Після завершення монтажу чергового поверху будівлі стикуються і приєднують до зовнішніх мереж інженерні комунікації.
