Mitsubishi pajero led тюнінг ліхтарів
Ну ось я і дістався поділиться з Вами мої друзі і подруги роботою по Паджеріку!) Можна сказати ексклюзивчик вийшов :) Робив я ліхтарі для prapor007. так само він мені люб'язно надав битий ліхтар для експериментів на якому я зміг провести всі необхідні роботи з підготовки плат і модулів. Ну і коли я був готовий мені прислали обидва ліхтаря стояли на авто які я і переробив. Як завжди придумав дизайн, погодив з замовником і приступив!

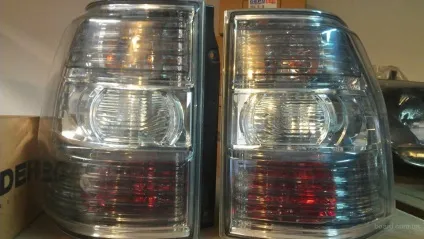

Ось як виглядали ліхтарі ДО:
Фото взято з інтернету

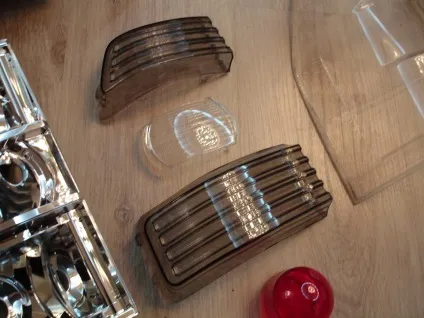

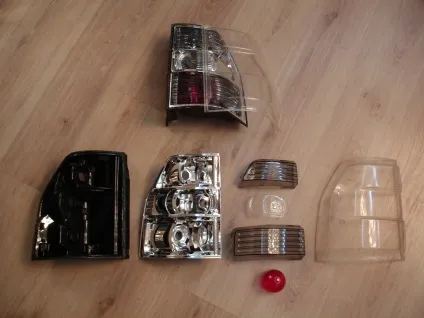

Ось те що мене цікавить, бачите ці соковиті форми?) А вони там є))

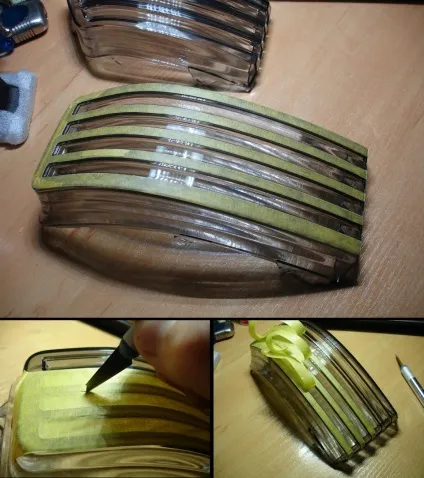

Заклеюємо малярським скотчем то що у нас буде в ролі габаритів і готуємося фарбувати:
Ось так ось все потихеньку і вирізаємо

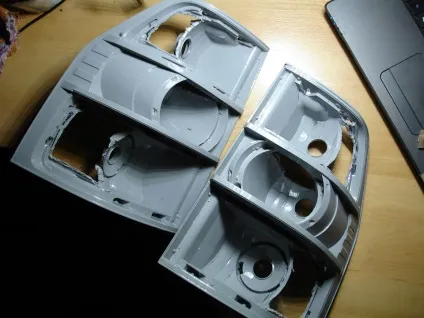

Далі беремося за основу ліхтаря - потрібно вирізати деякі частини заважають установці плат і безжально знищити хром:

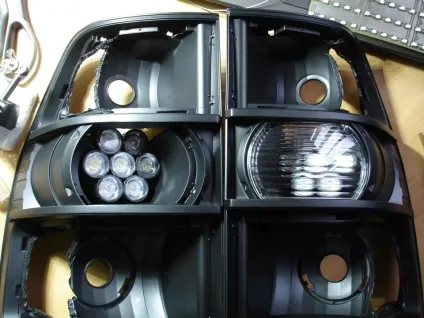

Фарбуємо і встановлюємо модуль поворотник + задній хід:
По центру у нас 3 трьох ватних світлодіода + лінзи на 90гр живляться від драйвера. За поворотники відповідають 4 світлодіода 1Вт + лінзи на 90гр які розміщені зверху і знизу модуля для зх, харчуються вони так само від драйверів. Вони накриваються штатним розсіювачем і в підсумку ми маємо прекрасну яскравість і інформативність.

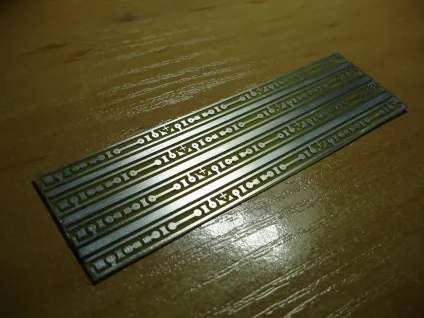

Тепер робимо хустки для стоп сигналу:

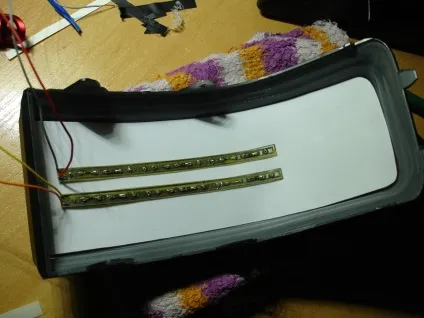

Після фарбування встановлюємо світлодіоди для стоп сигналу в нижню секцію ліхтарів. За основу для стопаке взяті светики 0.5Вт 8мм червоного кольору, харчування від імпульсного стаб. Після їх установки одягається розсіювач для габаритів (це білий пластик 0,5мм товщиною, як він точно називається не знаю) і паяются все світлодіоди стоп сигналу до платам:
Ось так виглядає внутрянка

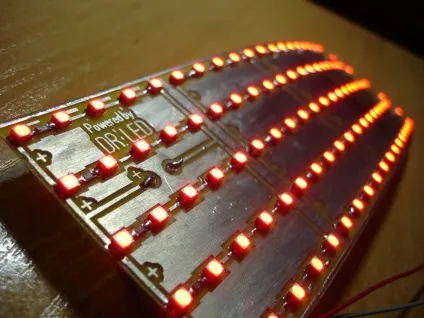

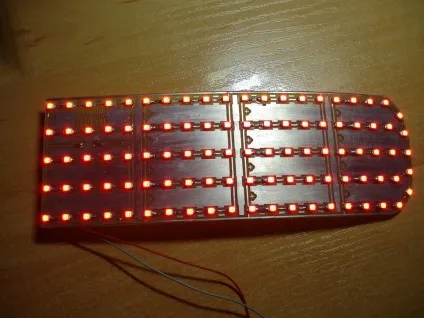

Ну і зверху це все справа накривається платою для габаритів! Плата на базі smd 3528 Свєтіков червоного кольору, харчування так само від імпульсного стаб:
100 світлодіодів для нижньої секції, для верхньої секції 60 Свєтіков. У сумі на габарити задіяно 320 світлодіодів!
Ну а далі йде усунення всіх нюансів, прогін та збирання. У підсумку ми маємо ось таку картину:
габарити + стоп сигнал (яскравість сильна у стопаке і передати її не реально)

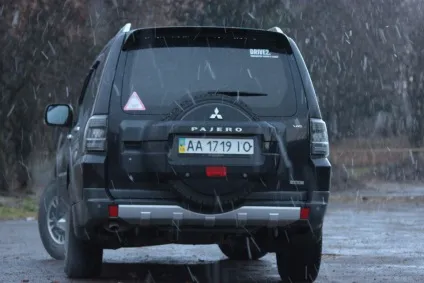

Потім я відправив ліхтарі з нетерпінням що чекає клієнту і через час отримав фото. Відразу попереджаю, що по фото не ви не побачите реальної яскравості ліхтарів! Фото це лише спосіб приблизно передати що за підсумком вийшло ...
Так все виглядає в стані спокою :)
