Міфи українського оружиеведения
Чарльз Вільям Ланкастер (1820 - 1878)
Ніщо не характеризує вади науки під назвою «історичне оружиеведение» більше, ніж слово «загальноприйнято» або «прийнято вважати». Ким, коли і на підставі чого «загальноприйнято»? Вважається, що за системою Лефоше прийшла система Ланкастера, між тим, це не зовсім так. Прийнято вважати, що так звана овальна сверловка була придумана для пульно-дробової рушниці, між тим, це зовсім не так ...
«Ланкастер, Чарльз Вільям. Покращення в виробництві вогнепальної зброї та гармат, а також ударних трубок. Специфікація і креслення вперше описують нарізну гармату і вогнепальну зброю, мають спіральний канал, поперечний переріз якого може бути еліпсом або криволінійної, тристоронній або чотиристоронньої фігурою або частково криволінійної і частково прямолінійною. Деталь спочатку свердлиться з правильним круглим отвором, а форма овальної або іншої криволінійної фігури формується шляхом зняття в каналі ствола поздовжніх зрізів, краї або сторони яких утворюють дотичні з круглим отвором стовбура. в якому вони зроблені ... »
Більшу частину патенту займає детальний опис технології нарізки. Ось її короткий виклад:

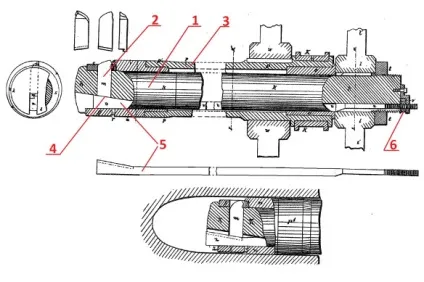

«Гармата фіксується на поздовжньої рамі, яка ковзає і переміщається вперед-назад ... Вал (1) з різцем (2) працює ексцентрично в трубі (3) того ж діаметру, що і біля стовбура гармати до нарізки; різець встановлюється на похилій поверхні клиноподібної частині (4) стержня (5), який проходить від початку і до кінця через трубу і переміщається за допомогою гайкового ключа і гайки (6), зафіксованої зовні в кінці труби. Гармата на рухомій рамі переміщається за допомогою гвинта, що приводиться в дію приводним пристроєм, до тих пір, поки різець і труба не приходить до казенної частини ствола; ріжучий інструмент потім наводиться в рух, труба і ексцентричний вал різця приводиться в обертання в протилежних напрямках; різець поступово встановлюється так, щоб потроху поглиблювати зріз, в цей же час зрізу надається гвинтовий поворот шляхом обертання гармати навколо своєї осі ... »

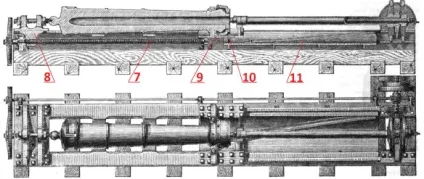

Верстат Ланкастера для овальної сверловки. Демонструвався на Всесвітній виставці в Лондоні (1862).
Спільне обертання в протилежних напрямках з рівними кутовими швидкостями труби, що фіксує ріжучий інструмент в каналі ствола, і вала з різцем, ексцентричного щодо осі труби (і, відповідно, осі стовбура), дозволяє отримати зріз у вигляді правильного еліпса в перерізі. Горизонтальне переміщення стовбура одночасно з поворотом навколо своєї осі формує сам канал. Таке переміщення за допомогою гвинта (7) створює рама з траверсою (8), в шпинделі якої зафіксований казенний кінець стовбура. Протилежний кінець вивішений на інший траверсі в поворотному пристрої (9), яка спрямовує якого (10), рухаючись по рейці - шаблоном (11), забезпечує поворот стовбура. З інженерної точки зору - виключно красива і дотепна конструкція, яка характеризує високий рівень розвитку механіки вікторіанської епохи.
Пістолет Генрі Торна з овальної сверловкой. Опис базових моделей (в центрі) зі статті Девіда Кулі (David E. Cooley).
Лінійка мисливської зброї з овальними каналами стовбурів, що випускалася компанією Генрі Торна, була надзвичайно різноманітною і складалася з двоствольних або одностовбурних «експресів» калібрів .256. 303. 360. 400. 450. 500 і .577, одностовбурних рушниць для полювання на граків і кроликів (rook rabbit rifles) калібрів .250. 300. 360 і. 380, двоствольних пульно-дробових рушниць «Colindian» з ежектором або без, під «корду» або чорний порох в 20, 16, 14 і 12 калібрах, а також магазинних гвинтівок «Lee-Enfield» під військовий або мисливський патрон калібру .303. На відміну, скажімо, від зброї з гексагональної сверловкой Вітворта. суттєву перевагу ручної вогнепальної зброї з овальної сверловкой полягало в тому, що йому не була потрібна спеціальна куля, оскільки овальність становила трохи більше 0,15 мм.
Рушниця «Colindian» і куля для нього.
Йозеф Хейніген (Joseph Heinige). Відень. Близько 1900 року Штуцер центрального бою системи Лефоше.
Рушниця Ланкастера. 14 калібр. Фото: micksguns.com
Завдяки формі переднього гака в рушницю Ланкастера стовбурний блок має можливість переміщатися і обертатися щодо осі шарніра. Після опускання стовбурів, при повороті нижнього важеля, поворотна цапфа з ексцентричною втулкою на ній взаємодіє з торцем заднього гака, який заходить в паз коробки, а казенний зріз ствола надійно притягається до її лобі. Система Ланкастера асоціюється з переходом до патрона центрального бою; зі шпильковим патроном пов'язують систему Лефоше. Тим часом, багато рушниць під шпильку були перероблені на центральний бій без будь-яких змін в механіці. Як механізми, і та, і інша системи співіснували досить довго, зазнаючи певних змін. Наприклад, Ланкастер відмовився від початкового варіанта замикання на користь того, що скріпляє за патентом Генрі Джонса (Henry Jones, №2040 від 1859 р).

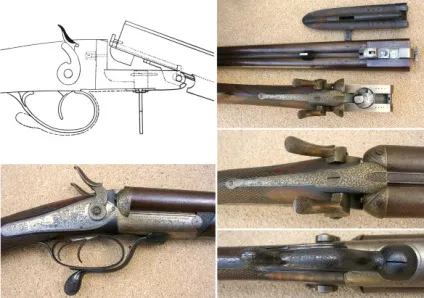

Замикання Генрі Джонса на четирёхствольном рушницю фірми «Ланкастер» з овальної сверловкой. Належало махарадже Рева. Зберігається в Національному музеї вогнепальної зброї, США. Фото: nramuseum.com
У Німеччині замикання нижнім поворотним важелем, «оточуючий» спускову скобу, називали «англійським». Всі «Ланкастери» його мають, але не всі рушниці з таким замиканням системи Ланкастера. Ще однією важливою перевагою цієї системи було те, що бойок рухався по осі стовбура, а не під кутом до нього, тим самим забезпечуючи надійний накол патрона.
У висновках щодо рушниць центрального вогню було зазначено, що «після ретельного вивчення ... ми без коливань віддаємо перевагу Ланкастеру». П Атрон Ланкастера не мав капсуля (денце гільзи складалося з перфорованої пластини і тонкого мідного склянки; між ними знаходився воспламеняющий склад), що було визнано більш безпечним з точки зору можливого прориву порохових газів.
Так насправді було з «системою Ланкастера» через 6 років з моменту її появи в Англії (не забуваємо про «французьке походження»). Хто і коли першим придумав цю назву, тепер уже й не скажеш. Втім, це не важливо. Важливіше розуміти інше: збройова справа завжди розвивалося еволюційним шляхом, а все «революції» відбувалися головним чином в головах погано поінформованих «оружиеведов».
P.S. Чи не дає спокою «ланкастерская» сверловка вітчизняним «інноваторам». Компанія «Молот Армз» з Вятський Полян (не плутати з машинобудівним заводом «Молот» і його дочірнім підприємством «Молот Зброя») використовує її в конверсійних АК і СКС під патрон .366ТКМ. У моєму розумінні це все що завгодно, але тільки не мисливська зброя.
