Металеві ворота своїми силами - креслення, етапи складання

Огорожа будь-якої ділянки землі, будь то територія заміського будинку або дачі, оснащується технологічними проходами і проїздами. Ці елементи спрощують проникнення людей і транспортних засобів. Відповідно до загальноприйнятих норм хвіртку і ворота намагаються виготовляти з того ж матеріалу, який був використаний і для монтажу огорожі. Робота з кожним видом цих дверей вимагає знання різних нюансів. Сьогодні розповімо про особливості виготовлення металевих воріт.

підготовка матеріалу

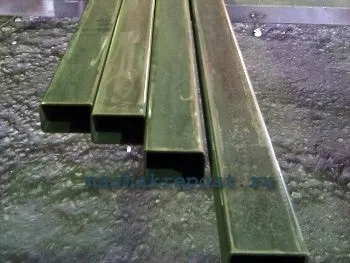

Для виготовлення орних видів металевих загороджень своїми руками: хвірток або воріт, необхідно запастися достатньою кількістю різних матеріалів. Вам обов'язково знадобляться профільні сталеві труби квадратного або прямокутного перерізу. Вони випускаються різного розміру перетину, що дозволяє застосувати їх як при виготовленні каркаса самих стулок, так і в якості стійок, до яких здійснюється їх кріплення.

Крім сталевого профілю, слід відкласти кілька листів металу, який використовувався вами для виготовлення основної огорожі. Як правило, в останні роки, роль самого поширеного металевого матеріалу, який знайшов застосування як в будівництві парканів, так і для покрівлі дахів, успішно грає профлист - гнуті холодним способом листи. Товщина вихідних деталей не велика. З метою надання їм додаткової міцності їх згинають, утворюючи П або U-подібні вигини - своєрідні ребра жорсткості.

Останнім обов'язковим елементом виготовлення залізних та інших орних воріт є навішування - найпростіші пристосування, що дозволяють передати навантаження від стулок безпосередньо на стійки, а так само забезпечують їх радіальне переміщення при відкриванні та закриванні.

Крім перерахованих вище складових конструкції сталевих воріт, для роботи вам буде потрібно інструмент для різання як листових деталей, так і труб - болгарка (кутова шлифмашинка). Процес з'єднання деталей каркаса стулок металевих воріт найкраще здійснювати звареним швом, виготовлення якого неможливо без використання зварювального апарату. Монтаж профлиста до основи воріт, виготовленому з сталевого тонкостінного профілю, можна виконувати, використовуючи спеціальні саморізи. Вони оснащені двома ріжучими крайками на гострій частині стрижня. Полегшити їх вгвинчування дозволить застосування акумуляторного шуруповерта або електродрилі.

Установка і бетонування стовпів

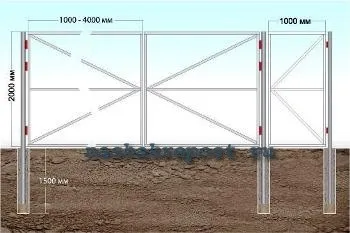

Підготувавши все вище перераховані інструменти, пристосування і матеріали, можна приступати до роботи. Перед виготовленням стулок слід дуже ретельно проміряти утворився отвір і встановити на його краях підстави воріт. Для їх виготовлення найкраще використовувати товстостінні круглі або квадратні труби. При загальній висоті огорожі, а, отже, і стулок воріт, довжина зазначених вище деталей повинна бути не менше 3,5 метра. Надлишок в півтора метра необхідний для заглиблення нижньої частини стійок в грунт.

Для збільшення терміну експлуатації воріт необхідно дотримуватися певних правил при установці опорних стовпів.

• По-перше, глибина їх занурення повинна перевищувати рівень промерзання грунту.
• По-друге, за допомогою спеціального бура постарайтеся виготовити невелике потовщення в нижній частині ями, а до торця стовпа приваріть невеликий дисковий «п'ятак». Цей крок допоможе краще зміцнити підставу воріт в грунті.
• По-третє, простір ями після установки і фіксації стовпа в вертикальному положенні необхідно залити бетонною сумішшю, попередньо заізолювавши стінки ями руберойдом.
• І, по-четверте, навішування стулок можна виконувати тільки після закінчення достатньої кількості часу, переконавшись, що бетон повністю застиг.

Збірка каркаса металевих воріт

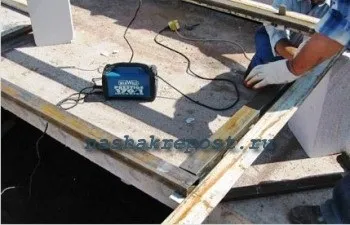

Час схоплювання бетонного розчину можна витратити з користю на виготовлення каркаса стулок, монтажу профільних листів. Виміряйте відстань між встановленими стовпами. Відніміть з отриманого числа 1-1,5 сантиметра і розділіть результат навпіл. Отримане число і визначить ширину стулок. Наріжте деталі з прямокутної труби, зробивши необхідні поправки з урахуванням ширини і товщини профілю. Торці отриманих заготовок можна залишити вертикальними, а можна відрізати під кутом 45 градусів. Контролюючи прямоугольность конструкції, з'єднайте деталі стулок.

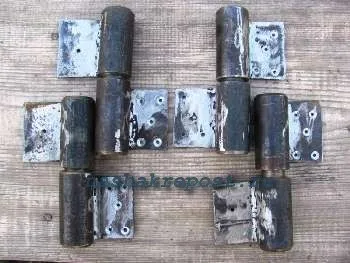

Після складання обов'язково перевірте відповідність отриманих прямокутників внутрішньому розміру проїзду. Навішування для кріплення воріт можна придбати в будівельному магазині, або виготовити їх своїми руками, маючи під рукою ряд інструментів. Для цього вам знадобиться токарний верстат по металу і сталевий стрижень достатнього діаметру. Відріжте деталі необхідної довжини. В одних з них просвердлите глухі отвори, а на інших проточите відповідного діаметру стрижні так, щоб вони досить легко входили один в одного.

Деякі професійні токарі радять зробити стрижні набагато коротше, ніж глибина отворів, а в отриманий зазор встановити сталева кулька від підшипника. Цей нехитрий хід значно знижує тертя при відкриванні та закриванні стулок воріт.

З метою надання можливості кріплення навесок як до стовпів основи металевих воріт, так і до стулок, до них необхідно приварити невеликі, розміром 40 × 50 мм сталеві пластини. При з'єднанні пристосувань звареним швом, отвори в пластинках годі й просвердлювати.

Готові стулки можна встановити в отримані отвори і розмітити місця установки навесок. Приварите окремі деталі до стовпів і деталей воріт. Перевірте якість виконаних робіт. Стулки повинні вільно переміщатися в отворі, відкриваючись і закриваючись. Нижня частина не повинна креслити про грунт, в зв'язку з цим стулки навішуються на достатній відстані від землі.

Обшивка основи металевими листами

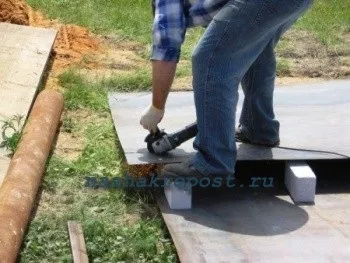

Після перевірки можна приступати до кріплення сталевих листів. Їх кріплять до основи так, щоб мінімізувати зазор до стовпа і між стулками. При необхідності профлист зручно розкроювати уздовж або поперек хвилі тієї ж болгаркою.

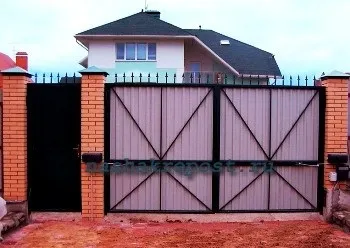

Монтаж огорожі стулок намагайтеся проводити на тому ж рівні, на якому встановлені і листи основної частини огорожі. В цьому випадку зовнішній вигляд воріт і огорожі будуть гармоніювати.

Часто місця проїзду і проходу розташовують в безпосередній близькості один від одного.

Технологія виготовлення хвіртки нічим не відрізняється від процесу виготовлення стулок воріт. При обмеженні вільного простору можливе виготовлення однієї частини воріт значно менше інший.

В цьому випадку менша з них буде функціонально грати роль хвіртки, а при необхідності, розкривши обидві стулки легко отримати широкий проїзд для автотранспорту.
