Метабокси і напрямні, збірка

Метабокси (інші назви: металбокси; боковини для ящиків) використовуються, в основному, при виробництві таких меблів, як кухонний та офісні меблі.

Метабокси зроблені на базі роликових направляючих, але мають серйозні відмінності.

Комплект метабоксов складається з двох опорних напрямних (ліва і права) і двох напрямних, які є одночасно бічними стінками ящика (ліва і права). Це одне з зручностей метабоксов, так як не потрібно виготовляти бічні стінки ящика з ЛДСП або іншого матеріалу. Необхідно тільки зробити дно, задню стінку і фасад ящика необхідного розміру. А то, що дно виготовляється з ЛДСП (в основному товщина ЛДСП дорівнює 16мм), а не з ДВП (в основному товщина ДВП рівна 4мм), надає виробу надзвичайну міцність і надійність.

Ще одним плюсом метабоксов. є кріплення для фасаду, які мають регулювання, що забезпечує, установку фасаду ящика рівно по корпусу меблів.

Метабокс Також, для метабоксов. існують спеціальні планки нарощування, які дозволяють збільшити робочу висоту МЕТАБОКС до потрібного розміру, а системи поділу дозволять правильно організувати робочий простір усередині самого МЕТАБОКС. си мають різну висоту (мається на увазі висота бічних напрямних): 86 мм. 118 мм. 150 мм. Кожна з цих висот має довжину: 270мм, 300мм, 350мм, 400мм, 450мм, 500мм, 550мм.

Ніша, в яку встановлюється метабокси, повинна бути строго під кутами в 90 градусів. Передні кромки деталей ніші повинні знаходитися в одній площині.

Метабокси дуже прості і зручні. як у виготовленні і монтажі меблевих виробів, так і у використанні меблів.

Напрямні - це спеціалізована фурнітура для висувних ящиків і інших елементів меблів.

За способом висунення направляючі бувають часткового і повного викочування. Повний викочування напрямних означає, що, наприклад, ящик або двері шафи, при відкриванні, висувається на всю глибину, покращуючи доступ до його вмісту.

У виробництві використовуються роликові направляючі "FGV" часткового викочування, метабокси повного і часткового викочування фірм "FGV" і "Blum", і тандембокси повного і часткового викочування "Blum". кулькові направляючі повного викочування "Hafele".

Головне якість напрямних - легкість і безшумність роботи. Найкращим рішенням з цієї точки зору є тандембокси.

Вони можуть бути сталевими, з фторопластовим роликом. або, в більш дорогий системі, - з кольорового металу (дюралюмінію) з тефлоновим роликом. У всіх роликах містяться втоплені підшипники. У системах класу "люкс" дюралюмінієві напрямні додатково поліруються, а ролики забезпечені спеціальними щіточками для очищення межпазового простору.

збірка метабоксов

Розрахунок складових з ЛДСП для системи метабокс

Як уже зазначалося, днища подібних ящиків і їх задні стіни вирізаються з ЛДСП. Де його роздобути, вже описано в розділі, присвяченому роликовим направляючим. Правда, зараз матеріалу буде потрібно більше, тому необхідно бути готовим до набагато більш суворим витрат. Точну суму привести в цей раз не можна, тому що вона залежить відразу від багатьох причин: повноти обраного матеріалу, виробника ЛДСП. площі дна і висоти задньої стіни. Для виробництва цих складових будуть потрібні великі шматки, тому і ціна розраховуватися буде інакше, зовсім не так, як розкрій маленьких складових з непотрібних обрізків.

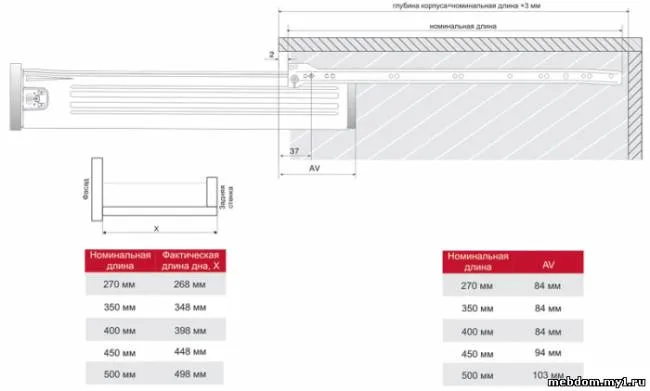

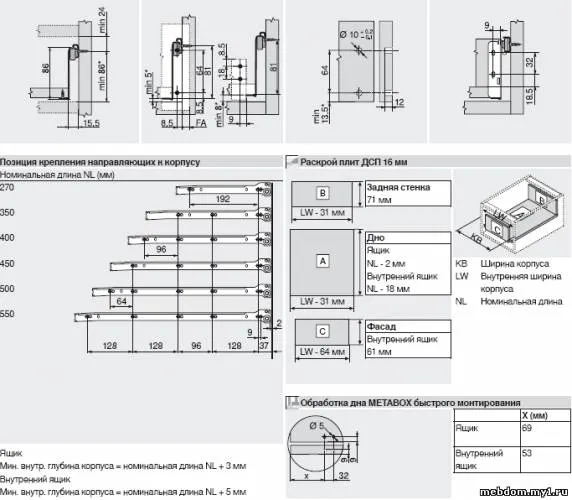

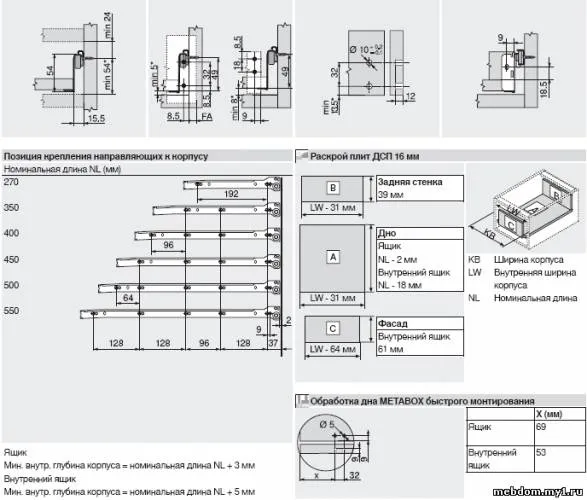

Щоб знайти ширину днища, необхідно від величини внутрішнього отвору модуля відняти 31 міліметрів (для роликових напрямних ми забирали 25 міліметрів - не спитайте). Глибина визначається методом вимірювання, тому що заявлені розміри МЕТАБОКС можуть в силу різних обставин відрізнятися від реальних форматів на 1-3 міліметрів. Така невідповідність може послужити причиною виникнення щілини між дном і фасадом ящика, або ж в місці стиковки бічних стін МЕТАБОКС з тієї ж накладкою.

Масштаб задньої стіни така ж, як і у днища, а ось її висота залежить від габариту фасаду і бічних стін, повноти ЛДСП і того, чи станете ви використовувати рейлінги. Для глибоких ящиків з допоміжними обмежувачами по краях і високою накладки в 283-355 міліметрів вирізаються задні стіни на 80-100 міліметрів менше висоти фасаду. Наприклад, коли у тебе фасад ящика утворює 355 міліметрів, то розглянута деталь повинна бути 250-270 міліметрів. Для ситуацій, коли рейлінги не вживаються, висота задньої стінки утворює різницю бічної стіни МЕТАБОКС і повноти дна (16 або ж 18 міліметрів).

Збірка оболонки і установка ящиків з системою метабокс

Збірка оболонки подібних ящиків починається зі скручування Конфірмат дна з задньою стіною. Дивіться за тим, щоб не було зсуву складових. Поєднавши всі деталі, необхідно зміцнити бічні стіни. На цьому кроці необхідно позбутися від маленьких рудиментарних частин, наявних попереду залізних боковин. Це маленькі залізні виступи, котрі кардинального впливу на функціональність метабоксов не роблять, тому їх краще відразу відкусити плоскогубцями.

Встановіть в патрон Шуроповерти або ж дрилі свердло діаметром 3 міліметрів. Бічні стіни МЕТАБОКС краще зміцнювати удвох (один чоловік притримує конструкцію) в такій послідовності:

Скорочення днище і задня стіна ставляться на ребро, на їх накладається боковина, і робляться в 3-х місцях наколки шилом.
Бічна стіна знімається і висвердлюють маленькі поглиблення в тілі ЛДСП.
Повертаєте деталь на місце і вкручувати шурупи.
Ящик перевертається на іншу сторону, і всі дії повторюються.

Кріплення шин всередині модуля, установка двёрок і рейлінгов

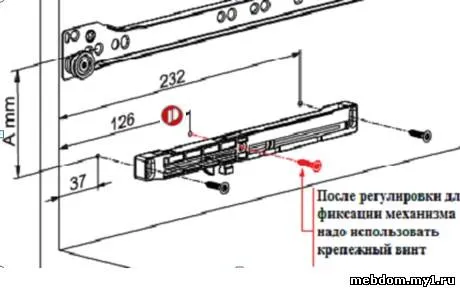

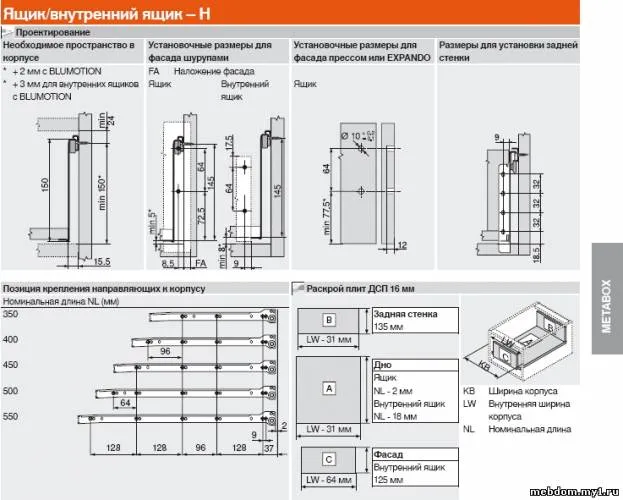

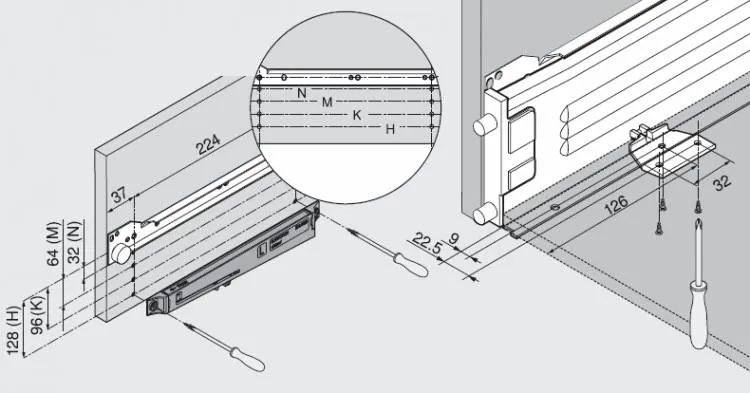

Розмітка бічних вертикальних стійок модуля так само відбувається дещо інакше, ніж для ящиків з роликовими напрямними. В цьому випадку залізна бічна стіна МЕТАБОКС розміщена нижче направляючої шини, тому містечко для кріплення 1-го комплекту визначається так: береться висота боковини, і до неї додаються 15 міліметрів - це і буде відстань, на якому слід прикручувати бічні шини 1-го ящика. Майбутня послідовність дій, включаючи функцію інсталяції, стовідсотково схожа з порядком виконання робіт при установці роликових напрямних.

Установка двёрок не має нічого спільного з попередньою технологією, тому що метабокси мають спеціальну фіксуючу фурнітуру. Вона представляє із себе 2 нікельованих залізних кута, з'єднаних гвинтом з притискає планкою. На одній стороні кута, до якої прикручується фасад, виконані прорізи для євро-гвинтів або ж шурупів, а збоку є черговий гвинт, створений для регулювання вгору-вниз. Установка двёрок виповнюється наступним чином:

У модуль вставляються оболонки ящиків.
На бічні стіни метабоксов надягають і прикріплюються кріпильний-регулювальні куточки.
За допомогою рулетки виміряються точки входу шурупів у внутрішню сторону фасаду. Не забувайте про допуски і зазори.
Після розмітки фасаду висвердлюють поглиблення під євро-гвинт (5 міліметрів) або ж шуруп (3 міліметрів).
Куточки знімаються з боковин ящиків і прикручуються до накладок.
Фасади з кріпильної фурнітурою надягають на оболонки ящиків і прикріплюються методом притягнення притискає планки.

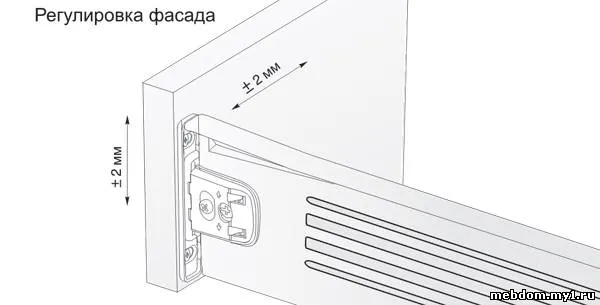

Виповнюється регулювання накладок за допомогою навмисно передбачених пристосувань. Вправо-вліво цю деталь можливо зрушити, послабивши трохи кріпильні шурупи, а підняти або опустити фасад можливо, обертаючи регулювальний гвинт.

Для інсталяції рейлінгов необхідно просвердлити 2 отвори під пластмасові втулки. Зробіть це спочатку на якомусь обрізку, в більшості випадків в такому випадку вживається свердло діаметром 9 або ж 10 міліметрів.

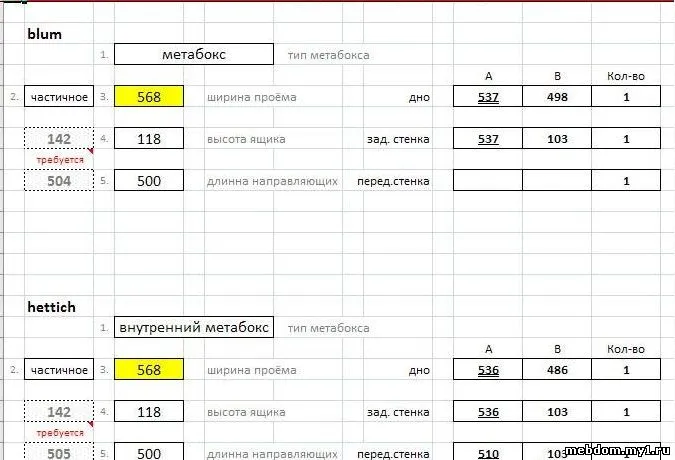

Програма для розрахунку дна і задньої стінки Метабокс Завантажити
