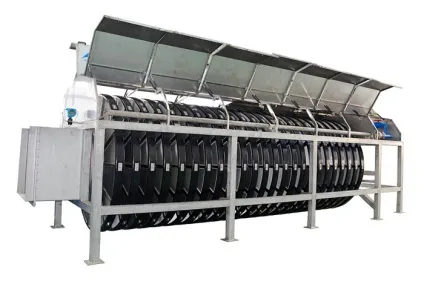

Мембранні дискові фільтри для доочищення
Дискові фільтри являють собою найбільш простий і доступний варіант застосування сучасних мембранних технологій для очищення води. Застосовувати дискові фільтри можна в будь-яких процесах, де раніше використовувалися традиційні піщані фільтри. Найбільш часто дискові фільтри використовуються для доочистки біологічно очищених стічних вод по зважених речовинах, БПК і ХПК в безреагентоном режимі, в реагентном режимі поряд з видаленням зважених речовин, глибшої доочищенням по БПК і ХПК досягається видалення фосфору до концентрацій менше 0,2 мг / л .
Крім того дискові фільтри часто використовуються для доочищення промислових стічних вод після фізико хімічної очистки, в тому числі реагентної напірної флотації і доочистки зливових вод.
У порівнянні з традиційними піщаними фільтрами дискові фільтри вимагають на порядок меншого перепаду висот, що дозволяє обходитися без додаткових станцій підкачки перед доочищенням, економлячи значну кількість енергії. Так само дискові фільтри займають значно менше місця в будинку. Процес фільтрації на дискових фільтрах відбувається безперервно, без зупинки на промивку. Робота дискових фільтрів повністю автоматизована. Насоси промивання встановлюються безпосередньо на виході кожного фільтра, конструктивно розташовані в його рамі і входять в його комплектацію. Тому на станціях доочистки, що проектуються із застосуванням дискових мембранних фільтрів немає необхідності в резервуарах чистої і брудної води і насосної станції промивних насосів. В результаті доочищення із застосуванням мембранних фільтрів не лише ефективніша і стабільна в порівнянні з традиційними фільтрами з зернистої завантаженням, а й обходиться дешевше.
Максимальна потужність мотора приводу - 1,1 кВт (залежно від продуктивності дискового фільтра).
Максимальна потужність насоса промивання - 15 кВт (залежно від продуктивності дискового фільтра).
ПРОЦЕС ОЧИЩЕННЯ ВОДИ НА дискові фільтри
Оброблювана вода надходить в центральний барабан фільтра і фільтрується через мембрани в зовнішню частину установки (рис.1). Для захисту елементів фільтра на вході встановлені грати. Дисковий фільтр обертається, завдяки чому фільтруюча поверхню мембрани піднімається над водою і потрапляє в зону промивання. Тут забруднення змиваються всередину водою, яка надходить з промивних насадок. Для промивання використовується 5 промивних насадок, струменя промивної води спрямовані під оптимальним кутом до поверхні мембрани - 60-65 0 (рис.2). Тиск промивної води становить 7-8 кг / см 2. Промивні води видаляються по розташованому в центрі установки жолобу. Промита поверхню мембрани опускається під рівень води для здійснення подальшої фільтрації. Для усунення ефекту заростання мембран установка дискового фільтра оснащена автоматичним дозуванням в промивну воду промивних реагентів. Для автоматизації роботи системи промивки та регулювання швидкості обертання фільтру використовується адаптивна система автоматики, що працює по перепаду рівня води в фільтрі.
КОНСТРУКЦІЯ дискові ФИЛЬТРА
Кожен диск складається з 14 самостійних трапецієподібних пластини з двостороннім мембраною (рис.3), що забезпечує міцність конструкції і полегшує заміну елементів диска. Конструкція панелі розроблена максимально простий, що дозволяє замовнику змінювати мембранні елементи в пластині самостійно.
Для виробництва дисків, пластин і мембран використовуються корозійно стійкі матеріали, такі як нейлон, поліпропілен, скловолокно та нержавіюча сталь (рис.4), які забезпечують високу міцність і тривалий термін служби. Матеріал і розмір пор мембрани підбирається в залежності від оброблюваної води.
Від 10 до 50 мікрон.
При цьому ефективність затримання зважених речовин може становити від 50 до 99%. Так при доочищення біологічно очищених стічних вод при мембрані 15 мікрон ефективність очищення за завислими речовинами становить 65%, а при мембрані 10 мікрон до 80%. Ефект може бути посилений при попередній коагуляції і флоккуляции. Це означає, що концентрація зважених речовин при реагентної доочищення після вторинних відстійників становитиме менше 3 мг / л з одночасним видаленням фосфору від 1 - 1,5 мг / л до 0,2 мг / л.
Ширина установки - 2200 мм. Висота установки - 2400 мм. Довжина установки - від 2720 до 6900 мм.
Технічні характеристики І СПЕЦИФІКАЦІЯ ОБЛАДНАННЯ
* Стандартна продуктивність дана для мембрани з порами 15 мм при доочищення стоків
після вторинних відстійників. Продуктивність уточнятся відповідно до пористістю
мембрани і якістю оброблюваної води.
05 - 24 - кількість дисків
14 - кількість панелей з одного боку диска
2 - використання двох сторін диска (14х2 - всього 28 панелей з мембранами)
15 - діаметр пір мембрани в мікронах
