Материнська плата, несправності, ремонт пк
Привіт шановні Новомосковсктелі блогу MSWindows7.ru. Сьогодні я відкрию серію постів про такий важливий компонент комп'ютера, як материнська плата. Отже приступимо:
Пост №1. Пристрій і призначення материнської плати.
Материнська або системна плата - це багатошарова друкована плата, що є основою будь-якої ЕОМ, що визначає її архітектуру, продуктивність і здійснює зв'язок між усіма підключеними до неї елементами і координацію їх роботи.
Материнська плата - це один з найважливіших елементів ЕОМ, що визначає її вигляд і забезпечує взаємодію всіх підключаються до материнської плати пристроїв.
На материнській платі розміщуються всі основні елементи ЕОМ, такі як:

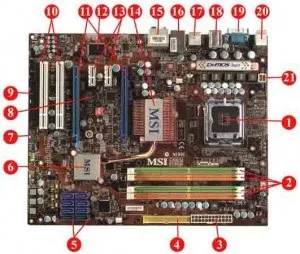

Малюнок 1. Материнська плата - вид зверху.
Малюнок 2. Материнська плата - роз'єми.
Ну ось, тепер ви більш-менш готові до пошуку несправностей материнської плати. Несправності материнської плати можна розділити на кілька груп:
- Механічні пошкодження. Назва говорить сама за себе. Може виникнути тріщина через неправильну установку плати в корпусі. Зовнішні впливи - сильний удар по корпусу комп'ютера, що не акуратна установка додаткових пристроїв в системний блок користувачем і інші.
- Вихід з ладу одного з компонентів материнської плати. Тут можливі варіанти - вихід з ладу компонента відповідає за одну з функцій або вихід з ладу ключового компонента, при поломці якого робота комп'ютера неможлива в цілому. Добре якщо відмовив наприклад аудіоконтролер (вірніше погано звичайно), але в цьому випадку можна просто використовувати зовнішню «аудіокарту» увіткнути в слот PCI і працездатність комп'ютера повністю відновитися.
- Пошкодження або неправильна установка (збій в налаштуваннях) BIOS. Якщо параметри BIOS встановлені неправильно, комп'ютер може взагалі не завантажуватися або завантажитися, але працювати нестабільно. Для виправлення цього треба увійти в налаштування BIOS і встановити правильні параметри. У виняткових випадках доведеться скинути параметри BIOS. Іноді з ладу виходить мікросхема BIOS, іноді в неї проникає вірус. У цих випадках ремонт можливий, але тільки силами фахівців.
- Згадати також варто і про такий випадок, як неправильно встановлені драйвери материнської плати або їх відсутність. Це не проблема материнської плати, вірніше, зовсім не проблема. Сучасні операційні системи розпізнають всі види сучасного комп'ютерного «заліза» і визначають потрібні драйвери. Звичайно є винятки з правил, і система не може правильно використовувати будь-який пристрій материнської плати, в цьому випадку необхідно це зробити самому вручну. Тоді вам стане в нагоді компакт-диск, прикладений до материнської плати.
Як переконатися, що несправна саме материнська плата, а не що-небудь інше? Однозначно на це питання відповісти не можна. Іноді однакові симптоми викликаються різними «хворобами». Але для материнської плати типовими можна вважати наступні прояви несправності.
- Комп'ютер не включається. При натисканні кнопки Power не відбувається нічого: індикатори активності на передній панелі системного блоку не світяться, вентилятори блоку живлення і охолодження процесора не шумлять.
- Комп'ютер не завантажується. При натисканні кнопки Power світиться індикатор Power, вентилятори блоку живлення і охолодження процесора запускаються, динамік комп'ютера чи не видає ніяких сигналів, а на екрані монітора немає зображення.
- Динамік комп'ютера видає серію звукових сигналів.
- Комп'ютер завантажується і, на перший погляд, працює, але в процесі роботи відбуваються збої (зависання, мимовільна перезавантаження).
- Комп'ютер завантажується і працює стабільно, але деякі інтегровані пристрої (мережева і звукова карта, модем) не працюють. У цьому випадку переконайтеся, що не працюють саме інтегровані пристрої! Якщо відмовила звукова карта, виконана у вигляді плати розширення, материнську плату не звинувачуйте.
Розбиратися, що потрібно робити в кожному з вище перерахованих випадків будемо в наступних постах. Підпишіться на RSS блогу і отримуйте інформацію першим.
