При виконанні ЕМР застосовується багато матеріалів і виробів різного призначення, необхідних при виготовленні конструкцій для установки обладнання, прикріплення ізоляторів, проводів і кабелів до будівельних конструкцій будівель і споруд, а також для електричної ізоляції і запобігання частин електроустановок від шкідливого впливу навколишнього середовища. Для цих цілей промисловість виготовляє різноманітні вироби, що дозволяють індустріалізувати, полегшити і прискорити виконання ЕМР. У цьому розділі описуються матеріали та вироби загального призначення, що застосовуються при виконанні різних видів ЕМР. Матеріали і вироби, призначені тільки для окремих видів робіт або установок, наводяться у відповідних розділах.

Конструкційні матеріали.

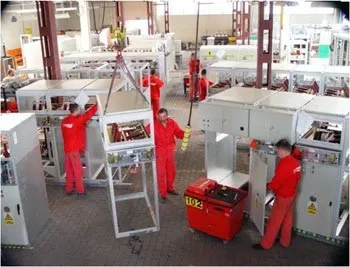

При виготовленні КРУ, щитів, пультів, щитків широко застосовуються конструкції корпусів, зігнуті з листової сталі (лістогнутие конструкції). Листи згинають на листозгинальних верстатах або пресах, надаючи їм необхідний профіль у вигляді куточків, корит, Z-образних і інших форм.
Листову сталь, а також холодногнутих профільну сталь (кутову, Коритне) застосовують і для різних типових підтримуючих конструкцій - рам, кронштейнів, скоб при виготовленні їх в умовах заводу і МЕЗ. Конструкції, виконані з листової сталі і холодногнутих профільної сталі, як правило, значно легше, менш трудомісткі у виготовленні і більше відповідають вимогам сучасної естетики в порівнянні зі зварними каркасними конструкціями, виконаними з фасонної сталі гарячого прокату.
Фасонну сталь гарячого прокату кутову, швелерну, таврову в даний час застосовують в основному для виготовлення рам і інших підтримуючих конструкцій індивідуального призначення. Смугову і круглу сталь використовують для виконання мереж заземлення та виготовлення простих конструкцій невеликого розміру.
В РУ сітчасті огорожі струмоведучих частин виконують зі сталевої плетених одинарної сітки з квадратними осередками розміром 10 і 20 мм, з дротів товщиною 1 - 2 мм. Металеві та пластмасові труби, гнучкі металеві рукава застосовують в основному для електропроводок; їх сортамент наводиться в гл. 11.

електроізоляційні матеріали

Електроізоляційні матеріали і область їх застосування наведені в [16, 17, 19 і 29]. Нижче наведені лише деякі короткі відомості.
Лаки і фарби при виробництві ЕМР застосовують для захисту металевих конструкцій та обладнання від корозії, надання їм гарного зовнішнього вигляду, забарвлення фаз, маркування, а також для додання і поліпшення електроізоляційних властивостей деталей електроустаткування і разделок проводів і кабелів [16]. Електроізоляційні лаки за хімічним складом основи поділяють на масляні, бітумні, смоляні і ефіроцеллюлозних. Лаки, до складу яких входять пігменти, називають емалями. Пігменти крім надання певного кольору забезпечують лакової плівці велику механічну міцність, покращують підвищення температури та підтримуючи хороше зчеплення з поверхнею, що фарбується.
Лаки, приготовані на основі рослинних масел, мають гарні електроізоляційні властивості, тепло- і вологостійкість, а також стійкістю до дій масел і розчинників. Однак вони швидко старіють, мають невисоку механічну міцність і відносно довго сохнуть.
Асфальтобітумної лаки не розчиняються у воді і спирті і мають велику вологостійкість, але вони мало теплостойки і нестійкі до дії органічних розчинників, мінеральних і рослинних масел. Для приготування лаків на основі смол застосовують в основному штучні (синтетичні) смоли, які мають низку переваг перед природними. Так, плівки лаків на основі фенолформальдегідних смол стійки до води, бензину і кислотам.
Лакофарбові матеріали на основі полівінілхлоридних смол волого, кислото- і щелочестойки, а також стійкі до дії бензину, масла і спирту. Вони володіють хорошою еластичністю і негорючі, але недостатньо теплостойки і не забезпечують хорошою сцепляемости з металевими поверхнями.
Лаки на основі нітроцелюлози (нитролаки і нітроемалі) термопластичні, волого-і маслостойки, швидко висихають, але вони нетеплостойкая, недостатньо светостойки, легко спалахують і мають слабку сцепляемостью з металом. Емалі на основі епоксидних смол атмосферо, тепло- і хімічно стійки, еластичні і добре зчіплюються з металами та іншими матеріалами.
Електроізоляційні лаки на основі кремнійорганічних смол мають високу теплостійкість, стійки до дії сонячного світла і озону і мають тривалий термін служби. Електроізоляційні лаки за технологічним призначенням поділяються на просочувальні, покривні і склеювальні. Деякі лаки володіють всіма цими властивостями.
Просочувальні лаки мають невелику в'язкість і застосовуються для просочення пористої волокнистої ізоляції з метою збільшення її електричної і механічної міцності, теплопровідності і вологостійкості. Такі лаки застосовують, наприклад, при накладенні шарів кіперною або тафтяна стрічки на жили кабельних заправлень та при ремонті обмоток машин і трансформаторів.
Покривні лаки застосовують для створення на поверхні ізоляції захисної механічно міцною і водостійкою плівки, а при деяких лаках - також тепло-, масло-, бензино і хімічно стійкою плівки. Гладенька плівка перешкоджає забрудненню і запиленню електроізоляційного матеріалу.
Клеящие лаки застосовують в основному для склеювання і створення монолітної ізоляції при обробленні кабелів з полівінілхлоридної і кіперною стрічкою. За способами сушіння лаки діляться на лаки повітряної (холодної) та пічного (гарячої) сушки. Лаки пічного сушіння утворюють більш тверду і вологостійку плівку.
При ЕМР, виконуваних на місці будівництва, зазвичай застосовують покривні лаки повітряної сушки, а лаки пічного сушіння - при ремонті обмоток машин, котушок приладів та інших деталей, що виконується в умовах МЕЗ. Електроізоляційні емалі застосовують для додання вологостійкості і гладкій поверхні деталей з дерева, гетинакса і текстоліту в електричних апаратах, а також при ремонті обмоток електричних машин. Емалі загального застосування (емалеві фарби) широко застосовують для захисту офарблюються від корозії, для розпізнавального забарвлення і інших цілей. Найбільш часто використовують пентафталеві, перхлорвінілові, кислото- і маслостойкие емалі і нітроемалі, які в значній мірі витіснили олійні фарби.
Емалі та масляні фарби підрозділяють на емалі і фарби для обробки виробів, розміщених всередині приміщень і на відкритому повітрі. Останні стійки до впливу атмосферних опадів, сонячного світла і морозу.
Клеї є розчинами речовин, що утворюють при затвердінні плівку, міцно зчіплюється зі склеюваними матеріалами. Клеї поділяються на природні (столярні, малярні, шпалерні і конторські) і синтетичні (розчини синтетичних смол). При електромонтажних роботах застосовують тільки синтетичні клеї. Смоли по здатності зберігати свою структуру після нагрівання поділяються на термопластичні і термореактивні. Термопластичні смоли, розм'якшуючись або розплавляючись при нагріванні або розчиняючись в розчинах, при охолодженні або випаровуванні розчинників знову тверднуть. При багаторазовому нагріванні і охолодженні смоли зберігають здатність плавитися при нагріванні і розчинятися в розчинниках. Термореактивні смоли після першого нагрівання і охолоджування при подальшому нагріванні знов не розм'якшуються і в розчинниках не розчиняються. Залежно від того, яка смола є основою клею, клеї називаються термопластичними або термореактивними. Термопластичні клеї не витримують високих температур і впливу розчинників, але еластичні. З'єднання на цих клеях менш міцні, але більш стійкі до вібрації. Термореактивні клеї теплостойки, стійки до агресивних середовищ, але більш крихкі при ударах і вібрації. З термореактивних клеїв найбільше застосування в будівництві мають фенолформальдегідні (БФ-2, БФ-4, БФ-6) і епоксидні (ЕП-1, ЕПЦ-1, ВК-9, К-115, К-120, К-153, К -168, ПЕД, ПЕД-5, ПФЕД), з термопластичних - ПВХ, поліакрилатні (БМК-5, БМК-5кН або «Акрилат», КНЕ-2/60) [17].
