Маркування стабилитронов детальний опис

Маючи вдома радіоелектронну лабораторію, можна своїми руками зробити самі різні пристосування для електрообладнання або самі прилади, що дозволить значно заощадити на покупці техніки. Важливим елементом багатьох електричних схем приладів є стабілітрон.

Що являє собою даний елемент електричних схем

Перш ніж приступити до розгляду питання про те, яка колірна маркування таких елементів існує, потрібно розібратися, що це взагалі таке.

Вольт-амперна характеристика стабілітрона

Стабілітрон є напівпровідниковий діод, який призначається для стабілізації в електросхемі постійної напруги на навантаженні. Найчастіше такий діод використовується для стабілізації напруги в різних джерелах живлення. Даний діод (smd) має ділянку зі зворотним гілкою вольт-амперної характеристики, яка спостерігається в області електричного пробою.

Маючи таку область, стабілітрон в ситуації зміни параметра струму, що протікає через діод від IСТ.МИН до IСТ.МАКС практично не спостерігається змін показника напруги. Даний ефект застосовується для стабілізації напруги. У ситуації, коли до смд підключена паралельно навантаження RH, тоді напруга діода буде залишатися постійним, причому в зазначених межах зміни струму, поточного через стабілітрон.

Зверніть увагу! Стабілітрон (smd) здатний стабілізувати напругу вище 3,3 В.

Крім смд існують ще й стабістрони, які включаються при прямому включенні. Вони застосовуються в ситуації, коли є необхідність стабілізувати напругу в певному діапазоні. Звичайний діод можна використовувати тоді, коли потрібно стабілізувати напругу в діапазоні від 0,3 до 0,5 В. Область їх прямого зміщення спостерігається при падінні напруги до 0,7 - 2v. При цьому воно практично не залежить від сили струму. Стабістори в своїй роботі застосовують пряму гілку вольт-амперної характеристики.
Їх також слід включати при прямому підключенні. Хоча це буде не найкраще рішення, оскільки стабілітрон в такій ситуації буде все ж більш ефективний.
Стабістори, як і smd, виробляються найчастіше з кремнію.
Стабілітрони маркують по їх основними характеристиками. Це маркування має наступний вигляд:

UСТ. Це маркування означає номінальну напругу для стабілізації;
ΔUСТ. Чи означає відхилення показника напруги номінальної напруги стабілізації;
IСТ. Позначає струм, який протікає через діод при номінальній напрузі стабілізації;
IСТ.МИН - мінімальне значення струму, які тече через стабілітрон. При цьому значенні такої smd діод буде мати напругу в діапазоні UСТ ± ΔUСТ;
IСТ.МАКС. Чи означає максимально допустиму величину струму, яка може текти через стабілітрон.

Таке маркування важлива при виборі елемента під певну електросхему.

Позначення роботи елемента електронних схем

Схематичне позначення стабілітрона

Оскільки стабілітрон являє собою спеціальний діод, то його позначення не відрізняється від них. Схематично smd позначається наступним чином:

Стабілітрон, як і діод, має в своєму складі катодний і анодний частину. Через це є пряме і зворотне включення даного елемента.

На перший погляд, включення такої діод має неправильне, адже він повинен підключатися «навпаки». У ситуації подачі на смд зворотної напруги спостерігається явище «пробою». В результаті чого напруга між його висновками залишається незмінним. Тому він повинен бути послідовно підключений до резистори з метою обмеження проходить через нього струму, що буде забезпечувати падіння «зайвого» напруги від випрямляча.

Зверніть увагу! Кожен діод, призначений для стабілізації напруги, володіє своїм напруженням «пробою» (стабілізації), а також має свій робочий струм.

Через те, що кожен стабілітрон володіє такими характеристиками, для нього можна розрахувати номінал резистора, який буде підключатися з ним послідовно. У імпортних стабилитронов їх напруга стабілізації представлено у вигляді маркування, нанесеної на корпусі (скляному чи ні). Позначення такого діода smd завжди починається з BZY ... або BZX ..., а їх напруга пробою (стабілізації) має маркування V. Наприклад, позначення 3V9 розшифровується як 3.9 вольта.

Зверніть увагу! Мінімальна напруга для стабілізації у таких елементів складає 2 В.

Принцип функціонування стабілізаційних діодів

Незважаючи на те, що смд схожий на діод, він по суті є іншим елементом електронних схем. Звичайно, він може виконувати функцію випрямляча, але зазвичай використовується для стабілізації напруги. Даний елемент здатний підтримувати в ланцюзі постійного струму постійна напруга. Цей його принцип роботи застосовується в харчуванні різного радіотехнічного обладнання.

Стабілітрон і діод

Зовні смд дуже схожий на стандартний напівпровідник. Схожість зберігається і в конструкційних особливостях. Але при позначенні такого радіотехнічного елемента, на відміну від діода, на схемі ставиться буква Г.
Якщо не вникати в математичні розрахунки і фізичні явища, то принцип функціонування smd буде досить зрозумілим.

Зверніть увагу! При включенні такого smd діода потрібно дотримуватися зворотну полярність. Це означає, що підключення проводиться анодом до мінуса.

Проходячи через цей елемент, невелика напруга ланцюга провокує сильний струм. При збільшенні зворотної напруги струм так само зростає, тільки в цьому випадку його зростання буде спостерігатися слабо. Доходячи до позначки, вона може бути будь-хто. Все залежить від типу пристрою. При досягненні позначки відбувається «пробою». Після того, що сталося «пробою» через smd починає текти зворотний струм великого значення. Саме в цей момент і починається робота даного елемента до часу перевищення його допустимої межі.

Як відрізнити стабілізаційний діод від звичайного напівпровідника

Дуже часто люди задаються питанням, як можна відрізнити стабілітрон від стандартного напівпровідника, адже, як ми з'ясували раніше, обидва ці елементи мають практично ідентичне позначення на електросхемі і можуть виконувати схожі функції.
Найпростішим способом відрізнити стабілізаційний напівпровідник від звичайного є використання схеми приставки до мультиметру. З його допомогою можна не тільки відрізнити обидва елементи один від одного, але і виявити напругу стабілізації, яке характерно для даного смд (якщо воно, звичайно, не перевищує 35В).
Схема приставки мультиметра є DC-DC перетворювачем, в якій між входом і виходом є гальванічна розв'язка. Ця схема має такий вигляд:

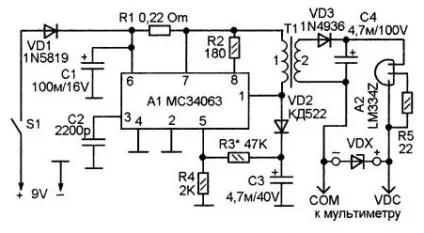

Схема приставки мультиметра

У ній генератор з широтно-імпульсною модуляцією виконується на спеціальній мікросхемі МС34063, а для створення гальванічної розв'язки між вимірювальною частиною схеми і джерелом харчування контрольне напруга слід знімати з первинної обмотки трансформатора. Для цієї мети є випрямляч на VD2. При цьому величина для вихідної напруги або струму стабілізації встановлюється шляхом підбору резистора R3. На конденсаторі С4 відбувається виділення напруги приблизно в 40В.
При цьому перевіряється смд VDX і стабілізатор для струму А2 будуть формувати параметричний стабілізатор. Мультиметр, який підключили до висновків Х1 і Х2, буде вимірювати на даному стабілітроні напруга.
При підключенні катода до «-«, а анода до «+» діода, а також до несиметричного смд мультиметра, останній покаже незначне напруження. Якщо підключати в зворотній полярності (як на схемі), то в ситуації зі звичайним полупроводником прилад буде реєструвати напругу близько 40В.

Зверніть увагу! Для симетричного смд напруга пробою буде з'являтися при наявності будь-якої полярності підключення.

Тут трансформатор Т1 буде намотаний на Торообразная ферритовом осерді з зовнішнім діаметром в 23 мм. Така обмотка 1 буде містити 20 витків, а друга обмотка - 35 витків дроту ПЕВ 0,43. При цьому важливо під час намотування укладати виток до витка. Слід пам'ятати, що первинна обмотка йде на одній частині кільця, а друга - на інший.
Проводячи настройку приладу, підключіть резистор замість smd VDX. Цей резистор повинен мати номінал 10 кОм. А опір R3 потрібно підбирати для того, щоб домогтися напруги в 40В на конденсаторі С4
Ось так можна з'ясувати, стабілітрон у вас або звичайний діод.

Детально про кольоровому маркуванню стабілізуючого діода

Будь-діод (стабілітрон і т.д.) на своєму корпусі містить спеціальне маркування, яка відображає те, який матеріал використовувався для виготовлення кожного конкретного напівпровідника. Таке маркування може мати наступний вигляд:

Крім цього маркування відображає електричні властивості і призначення приладу. Зазвичай за це відповідає цифра. Буква, в свою чергу, відображає відповідну різновид пристрою. Крім цього маркування містить дату виготовлення і умовне позначення виробу.
Смд інтегрального типу часто містять повну маркування. У такій ситуації на корпусі виробу є умовний код, який позначає тип мікросхеми. Приклад розшифровки нанесеною на корпус кодового маркування для мікросхем наведено на малюнку:

Приклад маркування мікросхем

Крім цього є ще й кольорове маркування. Вона існує в декількох варіантах, але найбільш часто використовується японська маркування (JIS-C-7012). Позначення кольорового маркування наведені в наступній таблиці.

Кольорове маркування стабилитрона

перша смужка позначає тип пристрою;
друга - напівпровідник;
третя - що це за прилад, а також, яка у нього прохідність;
четверта - номер розробки;
п'ята - модифікація пристрою.

Потрібно відзначити, що четверта і п'ята смужки не надто важливі для вибору вироби.

висновок

Як бачимо, існує багато різних маркувань та позначень для стабілітрона, про які потрібно пам'ятати при його виборі для домашньої лабораторії і виготовлення своїми руками різних електротехнічних приладів. Якщо добре володіти цим питанням, то це запорука правильного вибору.
