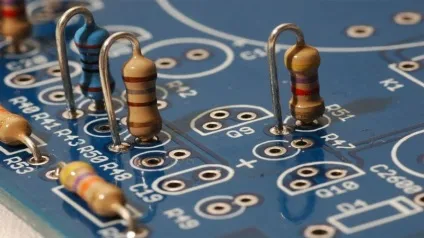

Маркування резисторів кольоровими смужками

Люди, які займаються ремонтом побутової техніки, пам'ятають незручні радянські резистори, визначити ємність яких найчастіше було дуже складно без випоювання його з плати. Така ситуація виникала тому, що ємність наносилася у вигляді цифр тільки з одного боку пристрою і побачити їх було не завжди можливо. Згодом в обіг увійшла кольорове маркування резисторів - на корпус наносилися кольорові кругові смужки, які видно при будь-якому положенні елемента. Розберемо, як правильно визначати номінал постійних резисторів по смужках.

Резистор - це електронний прилад, який має певний опір. Його основне завдання - перетворення сили струму в напругу і навпаки. Зважаючи на малі розміри не завжди вдається нанести і вважати маркування з резистора - наприклад, пристрій на 0,25 ват, досить часто застосовується в системотехніці, має довжину не більше 3.2 мм при діаметрі 1,8 мм. Саме тому і була розроблена кольорова схема маркування. Вона є міжнародною, її затвердила IEC (International Electrotechnical Commission) і вимоги ГОСТ 175-72.

Маркування резисторів смужками

Читати смужки належить зліва направо. Перше кільце наноситься ближче до дротяного виходу з пристрою.

Таблиця кольорів

Для читання маркування резисторів кольоровими смужками можна використовувати цю таблицю:

Останні числа використовуються для десяткового множника. Також слід пам'ятати, що існує шість рядів точності, передбачених ГОСТ. Для ряду Е6 допускається відхилення в 20%, для Е12 - в 10%, Е24 - 5%, Е48 - 2%, Е96 - 1%, Е 192 - 0,5%.

Читання смуг зручніше, ніж маркування

Правила маркування

Класична маркування резисторів за кольором складається з 3-6 смуг / кілець. Чим більше смуг, тим більше точність вимірювання. Розберемо найбільш популярні варіанти.

Пристрої з трьома смужками

Подібну маркування застосовують тільки для тих елементів, які мають "планові" відхилення не більше 20%. Цифри, які стосуються квітам, можна взяти з наведеної вище таблиці. Перший і другий круг показує опір пристрою, третя - показник множника.

Якщо позначити першу смужку D1, другу D2, третю E, то формула розрахунку опору буде виглядати так:

Наприклад, на шуканому резистори перша смуга червона, друга зелена, третя - жовта. Шукаємо опір (10 * 2 + 5) * 104 = 25 * 10 в 4 ступеня = 250000 Ом або 250 кОм.

Пристрої з 4 смужками

Використовуються для пристроїв з точністю до 5-10% (ряд E12 і E24 по маркуванню ГОСТ). Схема маркування опорів за кольорами залишається колишньою: перші два кільця - номінал опору, третє - десятковий множник, четверте - допуск. Золотистий допуск - 5% (відноситься до ряду Е24), сріблястий - 10% (ряд Е 12). У цьому випадку формула виглядає наступним чином: R = (10D1 + D2) * 10E ± S, де перша смуга - D1, друга - D2, третя - Е, четверта - S.

Приклад: якщо ви бачите пристрій з 4 смугами зеленого, оранжевого, червоного і золотого кольору, то опір дорівнюватиме R = (50 + 3) * 10 другого ступеня = 5300 Ома ± 5% або 5.3 кОм ± 5%.

Резистори з 4 смужками

Пристрої з 5 смужками

Подібна маркування резисторів по смужках застосовується для смуг Е48 - 2%, Е96 - 1%, Е 192 - 0,5%. Техніка підрахунку перших трьох смуг залишається колишньою, четверта позначає десятковий множник, п'ята - рівень допуску. Формула виглядає наступним чином: R = (100D1 + 10D2 + D3) * 10E ± S, де D1, D2 і D3 - перші три кола, Е-четвертий, S - п'ятий. Допуски позначаються наступним чином:

шестисмугового пристрої

Професійні ремонтники знаю, що у деяких резисторів є так званий коефіцієнт температурного опору або коротко - ТКС. Цей параметр показує, на яку величину підвищується / зменшується опір елемента при зміні температури на 1 градус. Цей коефіцієнт вимірюється в ppm / O C (parts per million або мільйонна частина від наявного номіналу, поділена на кількість градусів). Розберемо позначення резисторів за кольорами на шостому кільці:

1. Коричневий колір - 100 ppm / O C.
2. Червоний - 50 ppm / O C.
3. Жовтий - 25 ppm / O C.
4. Помаранчевий - 15 ppm / O C.
5. Синій - 10 ppm / O C.
6. Фіолетовий - 5 ppm / O C.
7. Білий - 1 ppm / O C.

Розберемо приклад визначення резистора по кольоровому маркуванню на 6 кілець. Наприклад, ми маємо резистор з червоною, зеленою, фіолетовою, жовтої, коричневої і помаранчевою смугою. Опір дорівнюватиме (100 * 2 + 10 * 5 + 7) * 10 4+ -1% (15ppm / OC) або ж 2570000 ± 1% (15ppm / OC) або 2,57 ± 1% (15ppm / OC) МОм .

Увага: шістьма кільцями часто використовується для підрахунку коефіцієнта надійності елемента. Якщо воно стандартної ширини, то визначає коефіцієнт ppm / O C, якщо воно ширше в півтора рази, то показує відсоток відмов елемента на одну тисячу годин роботи.

Кольорові позначення в цьому випадку такі:

1. Коричневий колір - до 1 відсотка відмов.
2. Червоний колір - не більше 0,1% відмов.
3. Помаранчевий колір - не більше 0,01% відмов.
4. Жовтий - не більше 0,001% відмов за 1000 годин роботи.

В якості робочої таблиці для визначення опору можна використовувати наступний варіант:

Таблиця для читання номіналу резистора

дротяні резистори

Схема для дротяних резисторів

Як бачите, нічого складного в маркуванні немає - тримаючи його обома наших таблиці ви зможете легко визначати місткість будь-яких номіналів. Невелика тренування на практиці - і ви запам'ятаєте ключові кольору, оскільки в основному резистори з граничних значень застосовуються досить рідко. Досвідчений майстер відразу Новомосковскет маркування і розуміє, як працює пристрій.
