Лазер з dvd

Напевно, у всіх ще з дитинства була мрія мати свій власний потужний лазер. здатний пропалювати сталеві листи, тепер ми можемо на крок наблизитися до мрії. Листи стали пропоноване нами пристрій різати не буде, а ось пакети, папір і пластмасу - легко!

Для лазера з DVD нам знадобиться зламаний, або не дуже, пише дисковод. Причому DVD-RW. Чим вище швидкість запису DVD-R, тим потужніше там стоїть лазер. У 16х приводах стоять 200 мВт червоні лазери, а також лазер ІК діапазону, але про нього пізніше.

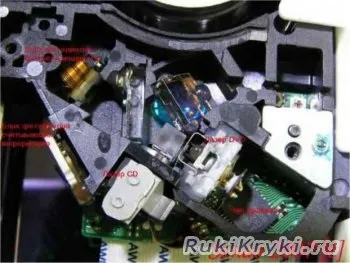

Крок 1. Отже, розбираємо дисковод і витягуємо оптичну частину. Ось так вона виглядає:

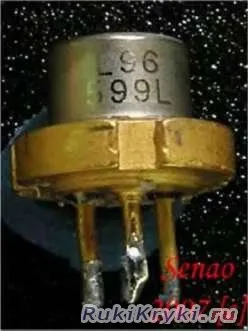

Цінного там тільки вихідна лінза і два лазера. Тепер дістаємо найголовніше!

Техніка безпеки. Не забувайте про неї. Лазер з DVD відно-сується до класу ЗВ, а значить небезпечний для зору. Не спрямовуйте промінь в очі! Навіть оком моргнути не встигнете, як втратите зір! Сфокусованим променем засліпити можна навіть з відстані в сто метрів!

Сам ЛД також можна зіпсувати. Варто перевищити струм і йому кінець. Частки мікросекунд буде досить. Саме тому ЛД бояться статичної електрики. Вони не згорають, просто руйнується оптичний резонатор усередині і ЛД перетворюється в звичайний світлодіод. Резонатор руйнується від світловий інтенсивності, яка в свою чергу залежить від струму.

Уважно слід ставитися і до температури. При охолодженні лазера, ККД його зростає і при тому ж струмі інтенсивність зростає. Підсумком може стати зруйнований резонатор. Ще його легко вивести з ладу перехідними процесами, які виникають при включенні і виключенні.

Крок 2. Тепер продовжимо розбирати привід. Дістаємо лазер і його радіатор, відразу ж припаюємо до його ніг невеликий неполярний конденсатор на 0,1 мкФ і полярний більшого розміру. Так ми врятуємо його від статики і перехідних процесів, які ЛД дуже не люблять.

Крок 3. Тепер час подумати про харчування нашого лазера. ЛД харчується приблизно від 3 V і споживає 200 мА. Лазер це не лампочка - його не можна з'єднувати безпосередньо з батарейками без обмежувального резистора. Вивести його з ладу можуть і 2 батарейки від лазерної указки. ЛД нелінійний елемент, тому живити його треба не напругою, а струмом, тобто, потрібні токоограничивающие елементи. Розглянемо три схеми харчування ЛД. Почнемо з найпростішої, а потім перейдемо до найбільш складною. Всі схеми живляться від акумуляторів.

Перший варіант лазера

Переваги: ​​проста конструкція, висока надійність.

Недоліки: ток через ЛД поступово падає, і толком не зрозуміло коли конструкцію пора заряджати. Використання трьох акумуляторів ускладнює конструкцію.

Дану схему зручно розміщувати в китайському ліхтарику, де стоять три батарейки AAA. Ось так він виглядає в зборі (два резистора по 1 Ому послідовно, і два конденсатора).

Другий варіант лазера

У цій схемі все набагато складніше, і вона прекрасно підходить для стаціонарного варіанту лазера. У драйвері використовується мікросхема LM317.

Драйвер підтримує постійний струм через ЛД незалежно від харчування (не менш 5 В) і температури. Раджу скачати даташит на цю мікросхему і розібратися грунтовніше.

Третій варіант лазера

Харчування від двох акумуляторів, стабільну напругу (а, отже, і струм) на ЛД, яке не залежить від рівня зарядки акумуляторів. Коли акумулятори розрядяться, схема вимкнеться, і через ЛД буде йти малий струм (слабке світіння). Найбільш розумний і економічний драйвер. ККД близько 90%, і все це на одній LM2621 в маленькому корпусі 3x3 мм. Паяти його важко, зате у мене вийшла плата 16x17мм.

Дросель L1 я намотав навмання - мікросхема розумна, сама у всьому розбереться. Я намотав 15 витків проводом 0.5 мм на дроселі від комп'ютерного Б1К Внутрішній діаметр дроселя 2.5 мм, проникність фериту невідома. Діод Шотткі будь-яка 3-х приміщення повинна бути захищена, наприклад 1N5821, 30BQ060, 31DQ10, MBRS340T3, SB360, SK34A, SR360. Резистором R1 налаштовуємо струм діода. Раджу при налаштуванні підключити туди переменнік на 100 к. До речі, всі випробування бажано проводити на мертвому ЛД. Електричні параметри залишаються незмінними.

Крок 4. Вибравши для себе підходящу схему, збираємо її.

Крок 5. Тепер настає час польоту фантазії. Потрібно придумати, як закріпити оптику, причому ЛД потрібно поставити на радіатор. При великому струмі він дуже добре гріється. Так що заздалегідь продумуйте конструкцію.

Крок 6. Тепер щодо оптики.

Зручно використовувати лазерну указку як основу для коллиматора. У ній варто непогана лінза, але промінь виходить приблизно 5 мм діаметром, а це багато. Кращі результати показує рідна оптика

А ось так мій лазер виглядає зараз.

Повністю алюмінієвий корпус, ніколи не перегрівається, відмінна фокусування лінзою від DVD, харчування від двох АА акумуляторів. Плавить пакети, запалює сірники, ріже ізоляційну стрічку, змушує тліти папір. І все це без фокусування в точку, тобто звичайним променем. Вдалих вам експериментів.
