Лавочка-гойдалки своїми руками, схема виготовлення, інструменти, матеріали

Порадуйте близьких, зробіть відпочинок виготовленням лавочки-гойдалок своїми руками. Завдання це цілком під силу людині, знайомому з «столяркою». Готовий виріб буде вигідно відрізнятися від покупних «побратимів» оригінальністю і ексклюзивністю виконання. Гарантуємо, зібрана і встановлена ​​«літаюча» лава пустувати ніколи не буде.

Вибір матеріалу, інструментів і місця для роботи

При наявності можливості і хороших столярних навичок в якості матеріалу слід використовувати дерево твердих порід. Лава з такої деревини буде особливо стійка до опадів і, отже, більш довговічна. Однак обробка твердої деревини (дуба, граба, бука) є трудомістким заняттям. Тому без хорошого інструменту і знання справи за подібний матеріал краще не братися.

Варіант простіше - застосування якісно просушеної сосни. Дерево має бути без великих сучків, які відчутно знижують міцність конструкції. Щоб не займатися самостійним фугуванні деревини до необхідних розмірів, придбайте відразу готові заготовки (брус, дошку).

Інструменти, які знадобляться:

• кутова шліфувальна машина, відома більшості з нас як «болгарка» (знадобиться, щоб обрізати виступаючі кінці металевих деталей);
• ручний фрезерний верстат (необов'язково, але з ним деякі операції підуть швидше);
• ручна шліфувальна машинка (або наждачний папір);
• дриль з набором свердел;
• шуруповерт;
• струбцини;
• ножівки;
• стамески;
• молоток.

Не забудьте переконатися в наявності:

• запасу саморізів, покритих антикорозійним захистом;
• меблевих болтів М 10 з круглими капелюшками,
• лаку для остаточного покриття лави;
• столярного клею.

При обладнанні робочого місця слід врахувати наявність:

• доступу свіжого повітря;
• гарного освітлення;
• зручного верстата.

Зверніть увагу! Нестійка «літаюча» лава може серйозно травмувати. Це пояснює важливість витримування послідовності і термінів всіх технологічних процесів.

Виготовлення консольних опор

Починати свою працю слід з виготовлення елементів сидіння і спинки. Необхідно заготовити 6 брусків довжиною 500 мм (перетин 50х80 мм).

Мал. 1. Три готових опорних елемента, зібрані з 6 брусків.

Вони з'єднуються попарно під кутом 110 ° способом шип-паз або вибіркою «в полдерева». Міцність з'єднання досягається схоплюванням на болт М 10 і столярний клей. Виготовлені елементи конструкції - ідентичні, проте той куточок, який буде встановлений по центру лавки, після остаточного монтажу належить підрізати. Причина - навантаженням на нього будуть полки дещо меншою довжини.

Мал. 2. Готовий опорний елемент в профіль

Горизонтальну частину консольних опорних деталей, що розташовані по краях лави, потрібно посилити з 2 сторін накладками з 10 мм фанери, проклеївши їх і зафіксувавши саморізами. Після проклейки підстав лавки слід дати час на просушку. Ідентичності всіх 3 елементів допоможе домогтися застосування шаблону-кондуктора. Збирання проводиться по черзі, строго за зразком.

Виготовлення спинки, сидіння і підлокітників

Для сидіння і спинки використовуються бруси довжиною 1500 мм (перетин 40х60 мм). Зазначені розміри не догматичні, важливо щоб брус або дошка, яка не прогинаючись, утримували сидячих людей.

Мал. 3. Прикріплення довгих брусків до опорних елементів

Мал. 4. Зібрана лавочка для гойдалок (без підлокітників)

Як зробити отвір в бруску, щоб не з'явилася тріщина? Дуже просто: спочатку застосовуйте дриль, потім вкручуйте саморіз. Діаметр отвору, виконаного дрилем, обов'язково повинен бути менше розмірів самонарізного шурупа. При виготовленні верхньої поперечини спинки можна проявити свою індивідуальність: надати плавний вигин, доповнити будь-яким декоративним елементом і т. П.

Мал. 5. Встановлені підлокітники

Наявність підлокітників значно підвищує комфортність відпочинку. Виконуються вони з тих же брусків сполученням «в полдерева» і подальшим жорстким кріпленням до несучих елементів лави.

Завершальним акордом виготовлення лавочки є закручування в зовнішні несучі елементи болтів М 10 (зверху спинки і на початку горизонтальної частини). Зовні застосовується широка шайба, зсередини лави йде зміцнення сталевий пластиною. Сюди після закінчення установки будуть протягнуті гойдалкових ланцюга.

Створення підстави гойдалок

Мал. 6. Підготовлені бруски для нерухомої частини гойдалок

У нижній частині бруски з'єднуються горизонтальною перемичкою. Відстань від місця перетину до нижнього краю 300 мм. Брус для перемички береться того ж перетину, кріплення виробляється «в полдерева». Місця з'єднання схоплюються болтами і столярним клеєм, А-образні стійки набувають необхідну жорсткість.

При розмітці і підготовці брусків на них потрібно відзначити місця для майбутніх пазів, в які будуть кріпитися дві поперечки. Перша з них - це потужна балка, за яку буде утримуватися підвісна частина. Друга буде розташована внизу, в тилу конструкції, значне навантаження тут не передбачається. Це додатковий зв'язує елемент, що надає стійкість рамі. Для нього досить бруса в 40-50 мм. Кріпиться він самонарезающими шурупами до бічних стійок «в полдерева».

Мал. 7. А-подібна бічна конструкція

Верхня поперечна балка металевими куточками надійно кріпиться до зібраних А-образним конструкціям. У місці з'єднання встановлюються елементи кріплення з кільцем, до якого за допомогою карабіна підчіплюють ланцюга.

Виготовлення даху, збірка, покриття лаком

Для захисту від сонця і дощу можна подумати про монтаж даху. Варіантів її створення дуже багато. Непогано буде виглядати легкий каркас, зроблений з металевих смуг, однак рішення з дерев'яними кроквами односкатной або двосхилим даху естетичний. Кріпляться крокви до поперечної балки і бічним опор, з'єднуються між собою перемичкою ззаду і спереду.

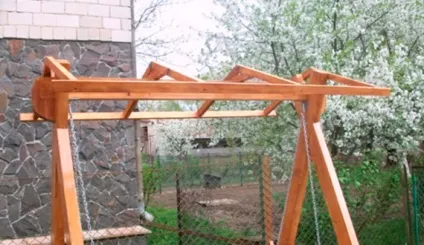

Мал. 8. Верхня частина конструкції: допустимо покриття металевими смугами, дерев'яними брусками, натягування тентової тканини.

Всі дерев'яні елементи перед складанням акуратно зачищаються наждачним папером. Деталі повинні досягти того рівня гладкості, при якій поява скалок стало б неможливо.

До повної збірки конструкції слід приступати після:

• повного висихання лаку;
• ретельної перевірки надійності всіх кріплень;
• затяжки болтів.

Придбана для лави-гойдалки, ланцюг повинна гарантовано утримувати не менше 500 кг (зусилля на розрив). Слід також переконатися в наявності у неї антикорозійних властивостей.

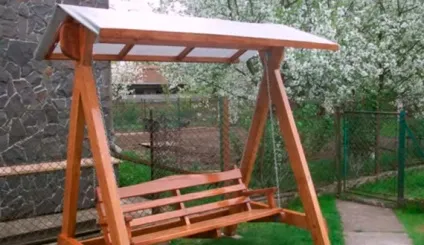

Мал. 9. Лавочка-гойдалки в зібраному вигляді, один з можливих варіантів

Зібрану конструкцію перед використанням перевірте на міцність. Поставтеся відповідально до регулювання довжини ланцюгів, установці міцної стійкої даху, затягування всіх елементів кріплення.

Самостійно випробуйте гойдалки, перш ніж запрошувати домашніх (особливо дітей). Якщо будь-які недоліки або недоробки присутні, краще їх виявити до початку активної експлуатації.
